アーキテクチャモデルの作成

R2026b

コンポーネント、ポート、およびコネクタを使用してアーキテクチャを表現する

System Composer™ を使用して、コンポーネント、ポート、および接続によって視覚的な表現を作成することで、システムの物理的、機能的、および論理的アーキテクチャをモデル化します。コンポーネントは、システム設計で使用するアーキテクチャのシステムまたはサブシステムを表します。コンポーネントを分解すると、詳細を追加し、階層関係を定義できます。コンポーネントはコンポジションモデル間で再利用して参照できます。アーキテクチャ設計をコンポーネント間で再利用するには、アーキテクチャモデルとサブシステム参照に変換します。

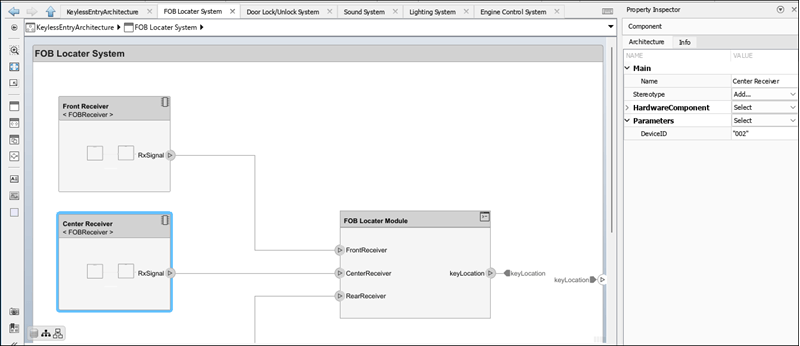

パラメーターエディターを使用して、コンポーネントとアーキテクチャのアーキテクチャ設計に対する内部パラメーターまたはオペレーションパラメーターを追加および編集します。モデルに含まれるコンポーネントから最上位アーキテクチャにパラメーターをプロモートします。

ブロック

	Component	アーキテクチャモデルへのコンポーネントの追加
	Port	Add ports to components in architecture model
	Reference Component	Link to architectural definition or Simulink behavior

クラス

`systemcomposer.arch.Element`	All model elements
`systemcomposer.arch.Architecture`	Architecture in model
`systemcomposer.arch.Model`	System Composer model
`systemcomposer.arch.BaseComponent`	All components in architecture model
`systemcomposer.arch.Component`	System Composer component
`systemcomposer.arch.Adapter`	System Composer adapter (R2026a 以降)
`systemcomposer.arch.BasePort`	All ports in architecture model
`systemcomposer.arch.ArchitecturePort`	Architecture port
`systemcomposer.arch.ComponentPort`	Component port
`systemcomposer.arch.PortElement`	Element of port in System Composer model (R2026a 以降)
`systemcomposer.arch.BaseConnector`	All connectors in architecture model
`systemcomposer.arch.Connector`	Connector between ports
`systemcomposer.arch.PhysicalConnector`	Connector between physical ports
`systemcomposer.arch.Parameter`	Parameter in System Composer (R2022b 以降)

関数

すべて展開する

モデル管理

`systemcomposer.createModel`	Create System Composer model
`systemcomposer.loadModel`	System Composer モデルを読み込む
`systemcomposer.openModel`	System Composer モデルを開く
`open`	アーキテクチャモデルを開く
`save`	アーキテクチャモデルまたはデータディクショナリを保存する
`close`	アーキテクチャモデルを閉じる
`createArchitectureModel`	Create architecture model from component
`createArchitectureSubsystem`	Create architecture subsystem from component (R2023a 以降)
`linkToModel`	Link component to model
`inlineComponent`	Remove reference architecture or behavior from component
`systemcomposer.extractArchitectureFromSimulink`	Simulink モデルからアーキテクチャを抽出
`systemcomposer.exportToAUTOSARArchitecture`	Export current model to new AUTOSAR architecture model (R2023b 以降)
`systemcomposer.exportToSoftwareArchitecture`	Export current model to new software architecture model (R2023b 以降)
`systemcomposer.exportToVersion`	Export architecture model and dependencies to previous release of System Composer

モデル作成

`addComponent`	アーキテクチャにコンポーネントを追加
`getComponent`	名前でコンポーネントを取得する
`addPort`	アーキテクチャにポートを追加
`getPort`	ポートを名前で取得
`getConnectorTo`	Find connector between ports
`setName`	Set name for port
`connect`	Create architecture model connections
`getShown`	Get whether connector is shown (R2026b 以降)
`setShown`	Set connector as shown or hidden (R2026b 以降)
`smartConnect`	ポート名またはカスタムポリシーを使用してモデル内の選択したコンポーネントを自動接続する (R2025a 以降)
`getUnconnectedPorts`	接続されていないポートを取得 (R2025a 以降)
`getSmartConnectPolicy`	Get smart connect policy (R2025a 以降)
`setSmartConnectPolicy`	Set smart connect policy (R2025a 以降)
`IsAdapterComponent`	コンポーネントが Adapter かどうかを判別する
`setMaskImage`	Apply mask image to component (R2023b 以降)
`current`	Get object of currently selected element
`getQualifiedName`	モデル要素の修飾名を取得
`lookup`	Search for architectural element
`destroy`	Remove model element

パラメーター管理

`addParameter`	Add parameter to architecture (R2022b 以降)
`getParameter`	Get parameter from architecture or component (R2022b 以降)
`getParameterPromotedFrom`	Get source parameter promoted from (R2022b 以降)
`resetToDefault`	Resets parameter value to default (R2022b 以降)
`getEvaluatedParameterValue`	Get evaluated value of parameter from element (R2022a 以降)
`getParameterNames`	Get parameter names on element (R2022a 以降)
`getParameterValue`	Get value of parameter (R2022a 以降)
`setParameterValue`	Set value of parameter (R2022a 以降)
`setUnit`	Set units on parameter value (R2022a 以降)
`resetParameterToDefault`	Reset parameter on component to default value (R2022a 以降)

ツール

パラメーターエディター

Add, edit, and promote parameters for architectures and components (R2022b 以降)

トピック

システム設計用のアーキテクチャテンプレートの選択
ドメイン固有の拡張機能に基づいてアーキテクチャテンプレートを選択する。
Compose Architectures Visually
Create architecture models using built-in model element types, such as components, ports, and connections.
Decompose and Reuse Components
Configure components for reuse across models.
Keyboard Shortcuts and Mouse Actions for System Composer Modeling
Interact with the System Composer Editor using keyboard and mouse actions.
Best Practices for Large-Scale Architecture Modeling
Build models using guidelines for best performance.
Use Property Inspector in System Composer
View and edit element properties in System Composer.
System Composer API の概要
System Composer のプログラムインターフェイスの構造的なレビュー。

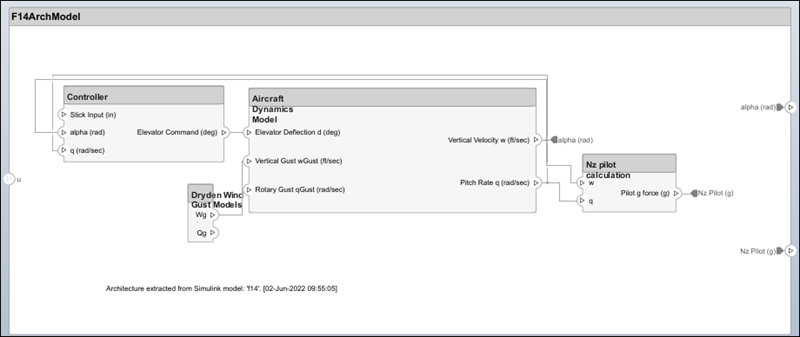

Simulink モデルからのアーキテクチャの抽出
Simulink^® モデルをアーキテクチャモデルとしてエクスポートする。
Export Architecture to Software or AUTOSAR Architecture
Export your architecture to a different architecture template. (R2023b 以降)
