Assignment

指定された信号要素に値を代入

•

×

ライブラリ:
Simulink / Math Operations
HDL Coder / Math Operations

説明

Assignment ブロックは指定された信号要素に値を代入します。値を代入する要素のインデックスを指定するには、ブロック ダイアログ ボックスにインデックスを入力するか、ソースまたは外部のインデックス ソースをブロックに接続します。U のブロック データ端子の信号は、Y に代入する値を指定します。ブロックは指定された Y の要素をデータ信号の要素と置き換えます。

[出力の次元数] パラメーターに入力した値に基づいて、インデックス オプションの表が表示されます。この表の各行は、[出力の次元数] の各出力次元に対応しています。各次元に処理信号の要素を定義します。ベクトルは 1 次元信号として、行列は 2 次元信号として指定します。外部のインデックス端子を有効にするには、表の対応する行の [インデックス オプション] を [インデックス ベクトル (端子)] または [開始インデックス (端子)] に設定します。

たとえば、1 ベースのインデックス モードで 5 次元信号を使用します。Assignment ブロック ダイアログの表は、各行が各次元に対応するように変わります。各次元を以下のエントリとして定義する場合の例を示します。

行	インデックス オプション	インデックス
1	すべて割り当てる
2	インデックス ベクトル (ダイアログ)	[1 3 5]
3	開始インデックス (ダイアログ)	4
4	開始インデックス (端子)
5	インデックス ベクトル (端子)

代入する値は Y(1:end,[1 3 5],4:3+size(U,3),Idx4:Idx4+size(U,4)-1,Idx5)=U になります。ここで、Idx4 と Idx5 はそれぞれ 4 次元と 5 次元の入力端子です。

ノーマル モードで Assignment ブロックを使用するときは、ブロックがモデルによって明示的に初期化されない場合でも Simulink^® はブロック出力を 0 に初期化します。アクセラレータ モードでは、Simulink はモデルを S-Function に変換します。これにはコード生成が含まれます。生成されたコードではブロック出力の暗黙的な初期化は行われない可能性があります。このような場合はモデル出力を明示的に初期化しなければなりません。

Assignment ブロックを使用して、ベクトル、行列、多次元信号に値を代入できます。

バス配列を Assignment ブロックへの入力信号として使用できます。

条件付きサブシステムでの Assignment ブロック

Assignment ブロックを条件付きサブシステム ブロックに配置すると、多くの場合は非表示の信号バッファー (Signal Copy ブロックと等価) が挿入され、また、部分書き込みによって Assignment ブロックからの信号をマージするとエラーが発生する場合があります。

しかし、条件付きサブシステムの Outport ブロックについて [出力端子がバーチャルであることを確認] パラメーターを選択すると、そうしたケースへの対応ができ、Assignment ブロックを使用した配列への部分書き込みが可能になります。出力端子がバーチャルであることを確認を参照してください。

例

Assignment ブロックによる反復代入

この例では、Assignment ブロックを使用して For または While の Iterator ループで計算される値を連続した要素に代入する方法を示します。

モデルを開く

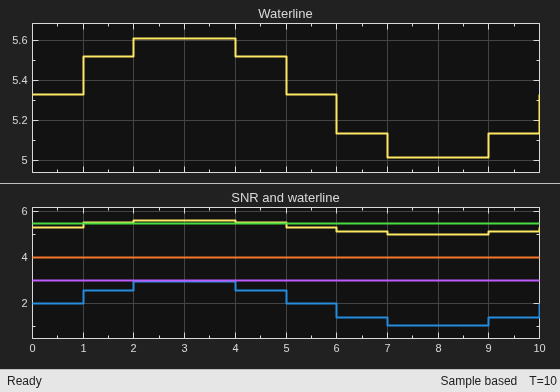

並列チャネルの電力割り当て

このモデルは、Find Nonzero Elementsブロックの機能を引き出す使用方法を示します。このブロックは、入力の非零値のインデックスを含む可変サイズの信号を出力します。

モデルを開く

バス配列のモデル化

バスの配列を使用して構造化データをコンパクトに表現します。

モデルを開く

制限

• [インデックス] パラメーターはシミュレーション時には調整できません。次元の [インデックス オプション] を [インデックス ベクトル (ダイアログ)] または [開始インデックス (ダイアログ)] に設定し、ブロック ダイアログで対応する [インデックス] に対して Simulink.Parameter オブジェクトなどのシンボリック値を指定すると、シミュレーションの開始時の瞬時値がシミュレーション全体を通して使用され、パラメーターはインライン化された値として生成されたコードに表示されます。ブロック パラメーター値の調整と試行を参照してください。インデックス端子を使用して代入インデックスを動的に調整できます。

端子

入力

Y0 — 入力初期化信号

スカラー | ベクトル

出力信号の初期化信号。要素に別の値が割り当てられていない場合、出力要素の値はこの入力信号値と一致します。

データ型: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64 | fixed point | Boolean | enumerated | bus

U — 入力データ端子

スカラー | ベクトル

指定したときに出力要素に割り当てられた値。

データ型: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64 | fixed point | Boolean | enumerated | bus

IndxN — N 番目のインデックス信号

スカラー | ベクトル

対応する出力要素の割り当てのインデックスを指定する外部端子。

依存関係

外部のインデックス端子を有効にするには、[インデックス オプション] 表の対応する行の [インデックス オプション] を [インデックス ベクトル (端子)] または [開始インデックス (端子)] に設定します。

データ型: single | double | int8 | int16 | int32 | uint8 | uint16 | uint32

出力

Y — 値が割り当てられている出力信号

スカラー | ベクトル

指定された要素の値が割り当てられている出力信号。

データ型: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64 | fixed point | enumerated | bus

パラメーター

出力の次元数 — 出力信号の次元数

1 (既定値) | 整数

出力信号の次元数を入力します。

プログラムでの使用

パラメーター: NumberOfDimensions

型: 文字ベクトル

値: integer

既定の設定: '1'

インデックス モード — インデックス モード

[1 ベース] (既定値) | 0 ベース

インデックス モードを選択します。[1 ベース] を選択した場合、インデックス 1 は入力ベクトルの最初の要素を指定します。[0 ベース] を選択した場合、インデックス 0 は入力ベクトルの最初の要素を指定します。

プログラムでの使用

パラメーター: IndexMode

型: 文字ベクトル

値: 'Zero-based' | 'One-based'

既定の設定: 'One-based'

インデックス オプション — 要素のインデックス手法

インデックス ベクトル (ダイアログ) (既定値) | すべて割り当てる | インデックス ベクトル (端子) | 開始インデックス (ダイアログ) | 開始インデックス (端子)

次元単位で信号の要素のインデックス付けの方法を定義します。リストから以下を選択します。

メニュー項目	アクション
すべて割り当てる	すべての要素が代入されます。
インデックス ベクトル (ダイアログ)	[インデックス] 列が有効になります。要素のインデックスを入力します。
インデックス ベクトル (端子)	インデックス端子は、要素のインデックスを定義します。
開始インデックス (ダイアログ)	[インデックス] 列が有効になります。値に代入する要素範囲の開始インデックスを入力します。
開始インデックス (端子)	インデックス端子は、値を代入する要素範囲の開始インデックスを定義します。

テーブル内の次元に [インデックス ベクトル (端子)] または [開始インデックス (端子)] を選択すると、[出力 (Y) の初期化] パラメーターの次のいずれかの値を指定できます。

• 入力端子 <Y0> を使用して初期化する

• テーブルの各次元に対するサイズを指定

そうでない場合は、Y0 は常に出力端子 Y を初期化します。

[インデックス] 列と [出力サイズ] 列は、関連付けられて表示されます。

プログラムでの使用

パラメーター: IndexOptionArray

型: 文字ベクトル

値: 'Assign all' | 'Index vector (dialog)' | 'Index option (port)' | 'Starting index (dialog)' | 'Starting index (port)'

既定の設定: 'Index vector (dialog)'

インデックス — 要素のインデックス

1 (既定値) | 整数

[インデックス オプション] が [インデックス ベクトル (ダイアログ)] の場合は、対象となる各要素のインデックスを入力します。

[インデックス オプション] が [開始インデックス (ダイアログ)] の場合は、選択した要素の範囲の開始インデックスを入力します。開始点からの要素の数は、U の次元サイズによって決まります。

プログラムでの使用

パラメーター: IndexParamArray

型: 文字ベクトル

値: cell 配列

既定の設定: '{ }'

出力サイズ — ブロックの出力信号の幅

1 (既定値) | 整数

ブロックの出力信号のサイズを入力します。

依存関係

この列を有効にするには、[出力 (Y) の初期化] パラメーター用に [テーブルの各次元に対するサイズを指定] を選択します。

プログラムでの使用

パラメーター: OutputSizeArray

型: 文字ベクトル

値: cell 配列

既定の設定: '{ }'

出力 (Y) の初期化 — 出力信号の初期化方法

入力端子 <Y0> を使用して初期化する (既定値) | Specify size for each dimension in the table

出力信号の初期化方法を指定します。

• 入力端子 <Y0> を使用して初期化する – 入力端子 Y0 の信号が出力を初期化します。

• テーブルの各次元に対するサイズを指定 – [出力サイズ] パラメーターにブロックの出力信号の幅を指定します。出力に代入されていない要素がある場合、それらの要素の値は未定義です。

依存関係

1 つ以上の次元の [インデックス オプション] を [インデックス ベクトル (端子)] または [開始インデックス (端子)] に設定すると有効になります。

プログラムでの使用

パラメーター: OutputInitialize

型: 文字ベクトル

値: 'Initialize using input port <Y0>' | 'Specify size for each dimension in table'

既定の設定: 'Initialize using input port <Y0>'

任意の出力要素が割り当てられない場合のアクション — 警告またはエラーを生成するオプション

警告 (既定値) | エラー | なし

割り当てられない出力要素がある場合に、警告またはエラーを生成するかどうかを指定します。オプションは次のとおりです。

• 警告 — Simulink によって警告が表示され、シミュレーションは続行されます。

• エラー — Simulink はシミュレーションを終了し、エラーを表示します。

• なし — Simulink は何のアクションも実行しません。

依存関係

このパラメーターを有効にするには、1 つ以上の次元の [インデックス オプション] を [インデックス ベクトル (端子)] または [開始インデックス (端子)] に設定してから、[出力 (Y) の初期化] を [テーブルの各次元に対するサイズを指定] に設定します。

プログラムでの使用

パラメーター: DiagnosticForDimensions

型: 文字ベクトル

値: 'Error' | 'Warning' | 'None'

既定の設定: 'Warning'

サンプル時間 — -1 以外のサンプル時間値

-1 (既定値) | スカラー | ベクトル

サンプル時間を -1 以外の値として指定します。詳細については、サンプル時間の指定を参照してください。

依存関係

このパラメーターは、明示的に -1 以外の値に設定されていない限り表示されません。詳細は、サンプル時間が推奨されないブロックを参照してください。

プログラムでの使用

ブロック パラメーター: SampleTime

型: string スカラーまたは文字ベクトル

既定の設定: "-1"

アクセラレータ シミュレーションで範囲外インデックスをチェック — アクセラレータ モードおよびラピッド アクセラレータのシミュレーション モードで範囲外のインデックス値をチェックするオプション

off (既定値) | on

アクセラレータ モードまたはラピッド アクセラレータ モードでのシミュレーション時に、いずれかのインデックス値が入力信号の関連する次元に対して有効なインデックスの範囲外にあるかどうかを Simulink でチェックするには、このチェック ボックスをオンにします。インデックスが範囲外の場合、Simulink はシミュレーションを停止し、エラー メッセージを表示します。

メモ

このチェック ボックスをオンにしない場合、範囲外のインデックス値によって、アクセラレータ モードまたはラピッド アクセラレータ モードのシミュレーション時に未定義の動作が発生する可能性があります。

Simulink はこのチェック ボックスをオンにするかどうかに関係なく、ノーマル モードのシミュレーション時にこのチェックを実行します。

プログラムでの使用

パラメーター: RuntimeRangeChecks

型: 文字ベクトル

値: 'Off' | 'On'

既定の設定: 'Off'

ブロックの特性

データ型	Boolean | double | enumerated | fixed point | integer | single
直達	はい
多次元信号	はい
可変サイズの信号	はい
ゼロクロッシング検出	いいえ

拡張機能

C/C++ コード生成
Simulink® Coder™ を使用して C および C++ コードを生成します。

HDL コード生成

HDL Coder™ を使用して FPGA 設計および ASIC 設計のための Verilog および VHDL のコードを生成します。

HDL Coder™ には、HDL の実装および合成されたロジックに影響する追加のコンフィギュレーション オプションがあります。

HDL アーキテクチャ

このブロックには 1 つの既定の HDL アーキテクチャがあります。

HDL ブロック プロパティ

ConstrainedOutputPipeline	既存の遅延を設計内で移動することによって出力に配置するレジスタの数。分散型パイプラインではこれらのレジスタは再分散されません。既定の設定は 0 です。詳細については、ConstrainedOutputPipeline (HDL Coder)を参照してください。
InputPipeline	生成されたコードに挿入する入力パイプライン ステージ数。分散型パイプラインと制約付き出力パイプラインでは、これらのレジスタを移動できます。既定の設定は 0 です。詳細については、InputPipeline (HDL Coder)を参照してください。
OutputPipeline	生成されたコードに挿入する出力パイプライン ステージ数。分散型パイプラインと制約付き出力パイプラインでは、これらのレジスタを移動できます。既定の設定は 0 です。詳細については、OutputPipeline (HDL Coder)を参照してください。

複素数データのサポート

このブロックは、複素信号のコード生成をサポートしています。

制限

• 3 次元の行列入力はサポートされていません。このブロックでは、1 次元ベクトルと 2 次元行列を使用できます。

• 可変サイズ信号はコード生成でサポートされていません。

PLC コード生成
Simulink® PLC Coder™ を使用して構造化テキスト コードを生成します。

固定小数点の変換
Fixed-Point Designer™ を使用して固定小数点システムの設計とシミュレーションを行います。

バージョン履歴

R2006a より前に導入

参考

Bus Assignment | Selector

トピック

• 非バーチャル バスのバス配列へのグループ化
