signalLabelDefinition
信号ラベルの定義の作成
説明
データ セットの信号ラベルの定義を作成するには、signalLabelDefinition を使用します。ラベルは、属性、領域、または関心点に対応させることができます。signalLabelDefinition オブジェクトのベクトルを使用して labeledSignalSet を作成します。
作成
説明
入力引数
プロパティ
オブジェクト関数
labelDefinitionsHierarchy | ラベル名とサブラベル名の階層リストの取得 |
labelDefinitionsSummary | 信号ラベルの定義の概要テーブルの取得 |
例
クジラの声の録音のセットについて考えてみましょう。録音されたクジラの声は、ふるえ声とうめき声で構成されています。"ふるえ声" の音声は一連のクリックに似ています。"うめき声" は、船の警笛による音声に似た低周波数の鳴き声です。各信号を確認してラベルを付けて、クジラの種類、ふるえ声の領域、およびうめき声の領域を識別します。また、ふるえ声の各領域では、特定のしきい値よりも高い信号ピークにラベルを付けます。
信号ラベルの定義
クジラの種類を格納する属性ラベルを定義します。使用するカテゴリは、blue whale、humpback whale、および white whale です。
dWhaleType = signalLabelDefinition("WhaleType", ... LabelType="attribute", ... LabelDataType="categorical", ... Categories=["blue" "humpback" "white"], ... Description="Whale type");
うめき声の領域を取得するための関心領域 (ROI) ラベルを定義します。ふるえ声の領域を取得するための別の ROI ラベルを定義します。
dMoans = signalLabelDefinition("MoanRegions", ... LabelType="roi", ... LabelDataType="logical", ... Description="Regions where moans occur"); dTrills = signalLabelDefinition("TrillRegions", ... LabelType="roi", ... LabelDataType="logical", ... Description="Regions where trills occur");
最後に、ふるえ声のピークを取得するための点ラベルを定義します。このラベルは、dTrills 定義のサブラベルとして設定します。
dTrillPeaks = signalLabelDefinition("TrillPeaks", ... LabelType="point", ... LabelDataType="numeric", ... Description="Trill peaks"); dTrills.Sublabels = dTrillPeaks;
ラベル付き信号セット
クジラの信号とラベルの定義を使用して、labeledSignalSet を作成します。クジラの種類、うめき声とふるえ声の領域、およびふるえ声のピークを識別するためのラベル値を追加します。
load labelwhalesignals lbldefs = [dWhaleType dMoans dTrills]; lss = labeledSignalSet({whale1 whale2},lbldefs, ... MemberNames=["Whale1" "Whale2"], ... SampleRate=Fs,Description="Characterize whale song regions");
labelDefinitionsHierarchy および labelDefinitionsSummary を使用して、ラベル階層とラベルのプロパティを可視化します。
labelDefinitionsHierarchy(lss)
ans =
'WhaleType
Sublabels: []
MoanRegions
Sublabels: []
TrillRegions
Sublabels: TrillPeaks
'
labelDefinitionsSummary(lss)
ans=3×9 table
LabelName LabelType LabelDataType Categories ValidationFunction DefaultValue Sublabels Tag Description
______________ ___________ _____________ ____________ __________________ ____________ ___________________________ ___ ____________________________
"WhaleType" "attribute" "categorical" {3×1 string} {["N/A" ]} {0×0 double} {0×0 double } "" "Whale type"
"MoanRegions" "roi" "logical" {["N/A" ]} {0×0 double} {0×0 double} {0×0 double } "" "Regions where moans occur"
"TrillRegions" "roi" "logical" {["N/A" ]} {0×0 double} {0×0 double} {1×1 signalLabelDefinition} "" "Regions where trills occur"
読み込まれたデータの信号は、2 匹のシロナガスクジラの歌に対応しています。両方の信号に "WhaleType" 値を設定します。
setLabelValue(lss,1,"WhaleType","blue"); setLabelValue(lss,2,"WhaleType","blue");
Labels プロパティを可視化します。この table には、両方の信号に新しく追加された "WhaleType" 値が含まれています。
lss.Labels
ans=2×3 table
WhaleType MoanRegions TrillRegions
_________ ___________ ____________
Whale1 blue {0×2 table} {0×3 table}
Whale2 blue {0×2 table} {0×3 table}
領域ラベルの可視化
クジラの歌を可視化して、ふるえ声とうめき声の領域を特定します。
subplot(2,1,1) plot((0:length(whale1)-1)/Fs,whale1) ylabel("Whale 1") subplot(2,1,2) plot((0:length(whale2)-1)/Fs,whale2) ylabel("Whale 2")
うめき声の領域は持続した低周波数のうめき声です。
whale1には約 7 秒、12 秒、17 秒で中央揃えされたうめき声があります。whale2には約 3 秒、7 秒、16 秒で中央揃えされたうめき声があります。
ラベル付きセットにうめき声の領域を追加します。秒単位の ROI 範囲とラベル値を指定します。
moanRegionsWhale1 = [6.1 7.7; 11.4 13.1; 16.5 18.1]; mrsz1 = [size(moanRegionsWhale1,1) 1]; setLabelValue(lss,1,"MoanRegions",moanRegionsWhale1,true(mrsz1)); moanRegionsWhale2 = [2.5 3.5; 5.8 8; 15.4 16.7]; mrsz2 = [size(moanRegionsWhale2,1) 1]; setLabelValue(lss,2,"MoanRegions",moanRegionsWhale2,true(mrsz2));
ふるえ声の領域にはサイレンスで区切られた異なるバーストの音声があります。
whale1には約 2 秒で中央揃えされたふるえ声があります。whale2には約 12 秒で中央揃えされたふるえ声があります。
ラベル付きセットにふるえ声の領域を追加します。
trillRegionWhale1 = [1.4 3.1]; trsz1 = [size(trillRegionWhale1,1) 1]; setLabelValue(lss,1,"TrillRegions",trillRegionWhale1,true(trsz1)); trillRegionWhale2 = [11.1 13]; trsz2 = [size(trillRegionWhale1,1) 1]; setLabelValue(lss,2,"TrillRegions",trillRegionWhale2,true(trsz2));
各クジラの歌についてsignalMaskオブジェクトを作成し、それを使用してさまざまな領域を可視化してラベルを付けます。より見やすくなるように、ラベル値を logical から categorical に変更します。
mr1 = getLabelValues(lss,1,"MoanRegions"); mr1.Value = categorical(repmat("moan",mrsz1)); tr1 = getLabelValues(lss,1,"TrillRegions"); tr1.Value = categorical(repmat("trill",trsz1)); msk1 = signalMask([mr1;tr1],"SampleRate",Fs); subplot(2,1,1) plotsigroi(msk1,whale1) ylabel("Whale 1") hold on mr2 = getLabelValues(lss,2,"MoanRegions"); mr2.Value = categorical(repmat("moan",mrsz2)); tr2 = getLabelValues(lss,2,"TrillRegions"); tr2.Value = categorical(repmat("trill",trsz2)); msk2 = signalMask([mr2;tr2],"SampleRate",Fs); subplot(2,1,2) plotsigroi(msk2,whale2) ylabel("Whale 2") hold on
点ラベルの可視化
ふるえ声の各領域の 3 つのピークにラベルを付けます。点ラベルでは、点の位置とラベル値を指定します。この例では、点の位置は秒単位です。
peakLocsWhale1 = [1.553 1.626 1.7]; peakValsWhale1 = [0.211 0.254 0.211]; setLabelValue(lss,1,["TrillRegions" "TrillPeaks"], ... peakLocsWhale1,peakValsWhale1,LabelRowIndex=1); subplot(2,1,1) plot(peakLocsWhale1,peakValsWhale1,"v") hold off peakLocsWhale2 = [11.214 11.288 11.437]; peakValsWhale2 = [0.119 0.14 0.15]; setLabelValue(lss,2,["TrillRegions" "TrillPeaks"], ... peakLocsWhale2,peakValsWhale2,LabelRowIndex=1); subplot(2,1,2) plot(peakLocsWhale2,peakValsWhale2,"v") hold off
ラベル値の確認
getLabelValues を使用してラベル値を確認します。
getLabelValues(lss)
ans=2×3 table
WhaleType MoanRegions TrillRegions
_________ ___________ ____________
Whale1 blue {3×2 table} {1×3 table}
Whale2 blue {3×2 table} {1×3 table}
ラベル付きセットの最初のメンバーのうめき声の領域を取得します。
getLabelValues(lss,1,"MoanRegions")ans=3×2 table
ROILimits Value
____________ _____
6.1 7.7 {[1]}
11.4 13.1 {[1]}
16.5 18.1 {[1]}
2 番目の出力引数を使用して、ラベルのサブラベルを一覧表示します。
[value,valueWithSublabel] = getLabelValues(lss,1,"TrillRegions")value=1×2 table
ROILimits Value
__________ _____
1.4 3.1 {[1]}
valueWithSublabel=1×3 table
ROILimits Value Sublabels
__________ _____ ___________
TrillPeaks
___________
1.4 3.1 {[1]} {3×2 table}
サブラベル内の値を取得するには、ラベル名を 2 要素の配列として表します。
getLabelValues(lss,1,["TrillRegions","TrillPeaks"])
ans=3×2 table
Location Value
________ __________
1.553 {[0.2110]}
1.626 {[0.2540]}
1.7 {[0.2110]}
セットの 2 番目のメンバーに対応する、3 番目のふるえ声のピークの値を検索します。
getLabelValues(lss,2,["TrillRegions" "TrillPeaks"], ... LabelRowIndex=1,SublabelRowIndex=3)
ans=1×2 table
Location Value
________ __________
11.437 {[0.1500]}
MATLAB® に MAT ファイルとして含まれているオーディオ信号セットへのパスを指定します。各ファイルには、信号変数とサンプル レートが格納されています。ファイル名をリストします。
folder = fullfile(matlabroot,"toolbox","matlab","audiovideo"); lst = dir(append(folder,"/*.mat")); nms = {lst(:).name}'
nms = 7×1 cell
{'chirp.mat' }
{'gong.mat' }
{'handel.mat' }
{'laughter.mat'}
{'mtlb.mat' }
{'splat.mat' }
{'train.mat' }
指定したフォルダーを示す信号データストアを作成します。サンプル レート変数名を Fs に設定します。これは、すべてのファイルで共通です。ファイル mtlb.mat を除くデータストアのサブセットを生成します。サブセット データストアをlabeledSignalSetオブジェクトのソースとして使用します。
sds = signalDatastore(folder,SampleRateVariableName="Fs"); sds = subset(sds,~strcmp(nms,"mtlb.mat")); lss = labeledSignalSet(sds);
信号にラベルを付けるために、次の 3 つのラベルの定義を作成します。
人間の声を含む信号を真とする論理属性ラベルを定義。
各信号の最大値の位置と振幅を示す数値ポイント ラベルを定義。
各信号にオーバーラップのない、長さが均一なランダム領域を選択するためのカテゴリカル関心領域 (ROI) ラベルを定義。
この信号ラベルの定義をラベル付き信号セットに追加します。
vc = signalLabelDefinition("Voice",LabelType="attribute", ... LabelDataType="logical",DefaultValue=false); mx = signalLabelDefinition("Maximum",LabelType="point", ... LabelDataType="numeric"); rs = signalLabelDefinition("RanROI",LabelType="ROI", ... LabelDataType="categorical",Categories=["ROI" "other"]); addLabelDefinitions(lss,[vc mx rs])
信号にラベルを付けます。
人間の声を含むものとして、
'handel.mat'と'laughter.mat'にラベルを付けます。関数
islocalmaxを使用して、各信号の最大値を求めます。その位置と値にラベルを付けます。関数
randROIを使用して、領域間の最小間隔が N/6 サンプルの場合に長さ N の信号に収まるだけの長さ N/10 サンプルの領域を生成します。それらの位置にラベルを付け、ROIカテゴリに割り当てます。
点と領域にラベルを付けるときに、サンプル値を時間値に変換します。MATLAB 配列のインデックス付けを考慮して 1 を減算し、サンプル レートで除算します。
kj = 1; while hasdata(sds) [sig,info] = read(sds); fs = info.SampleRate; [~,fn] = fileparts(info.FileName); if fn=="handel" || fn=="laughter" setLabelValue(lss,kj,"Voice",true) end xm = find(islocalmax(sig,MaxNumExtrema=1)); setLabelValue(lss,kj,"Maximum",(xm-1)/fs,sig(xm)) N = length(sig); rois = randROI(N,round(N/10),round(N/6)); setLabelValue(lss,kj,"RanROI",(rois-1)/fs, ... repelem("ROI",size(rois,1))) kj = kj+1; end
2 つの信号にのみ音声が含まれていることを確認します。
countLabelValues(lss,"Voice")ans=2×3 table
Voice Count Percent
_____ _____ _______
false 4 66.667
true 2 33.333
この 2 つの信号の最大振幅が 1 であることを確認します。
countLabelValues(lss,"Maximum")ans=5×4 table
Maximum Count Percent MemberCount
______________________ _____ _______ ___________
0.80000000000000004441 1 16.667 1
0.89113331915798421612 1 16.667 1
0.94730769230769229505 1 16.667 1
1 2 33.333 2
1.0575668990330560071 1 16.667 1
各信号に、オーバーラップのない 4 つのランダムな関心領域があることを確認します。
countLabelValues(lss,"RanROI")ans=2×4 table
RanROI Count Percent MemberCount
______ _____ _______ ___________
ROI 24 100 6
other 0 0 0
ラベル付き信号セットのデータを使用して 2 つのデータストアを作成します。
signalDatastoreオブジェクトsdには信号データが格納される。arrayDatastoreオブジェクトldにはラベル付け情報が格納される。作成したすべてのラベルに対応する情報を含めるように指定します。
[sd,ld] = createDatastores(lss,["Voice" "RanROI" "Maximum"]);
データストアの情報を使用して、信号をプロットし、それらのラベルを表示します。
signalMaskオブジェクトを使用して、関心領域を青色で強調表示。最大値の位置を示すために黄色の線をプロット。
人間の声を含む信号に対して赤色の軸ラベルを追加。
tiledlayout flow while hasdata(sd) [sg,nf] = read(sd); lbls = read(ld); nexttile msk = signalMask(lbls{:}.RanROI{:},SampleRate=nf.SampleRate); plotsigroi(msk,sg) colorbar off xlabel('') xline(lbls{:}.Maximum{:}.Location, ... LineWidth=2,Color="#EDB120") if lbls{:}.Voice{:} ylabel("VOICED",Color="#D95319") end end
function roilims = randROI(N,wid,sep) num = floor((N+sep)/(wid+sep)); hq = histcounts(randi(num+1,1,N-num*wid-(num-1)*sep),(1:num+2)-1/2); roilims = (1 + (0:num-1)*(wid+sep) + cumsum(hq(1:num)))' + [0 wid-1]; end
R2025a 以降
時間-周波数関心領域 (ROI) ラベルの定義、およびスペクトログラム オプションを使用して、時間-周波数領域でガウス原子にラベルを付けます。
信号の生成とスペクトログラムの可視化

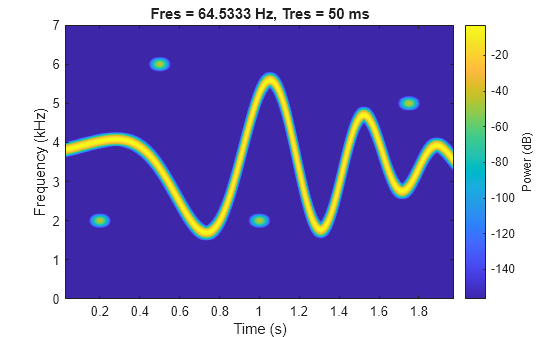

電圧制御発振器と 4 つのガウス原子で構成される信号を生成します。この信号は 14 kHz で 2 秒間サンプリングされます。信号のスペクトログラムをプロットします。
Fs = 14000; t = (0:1/Fs:2)'; st = 0.01; gaussFun = @(A,x,mu,f) exp(-(x-mu).^2/(2*st^2)).*sin(2*pi*f.*x)*A'; atomTimeCenters = [0.2 0.5 1 1.75]; atomFreqCenters = [2 6 2 5]*1000; s = gaussFun([1 1 1 1]/10,t,atomTimeCenters,atomFreqCenters); x = vco(chirp(t+.1,0,t(end),3).*exp(-2*(t-1).^2),[0.1 0.4]*Fs,Fs); s = s/10+x; bt = 0.2; tr = 0.05; op = 99; pspectrum(s,Fs,"spectrogram", ... Leakage=bt,TimeResolution=tr,OverlapPercent=op)
このスペクトログラムには、ガウス原子に対応する時間-周波数領域の 4 つのパッチが表示されます。すべての原子の時間と周波数を定義します。
atomTimes = atomTimeCenters'+[-st st]*5.5; atomFreqs = atomFreqCenters'+[-1 1]*200;
時間-周波数領域における信号へのラベル付け
ガウス原子にラベルを付けるため、logical の時間-周波数 ROI ラベルの定義を作成します。漏れ特性をもつスペクトログラム オプションを指定します。
opts = labelSpectrogramOptions("leakage", ... Leakage=40*(1-bt),Overlap=op, ... TimeResolutionMode="specify",TimeResolution=tr); lblDef = signalLabelDefinition("Atom", ... LabelDataType="logical", ... LabelType="roiTimeFrequency",TimeFrequencyOptions=opts);
信号と時間-周波数 ROI ラベルの定義からラベル付き信号セットを作成します。
lss = labeledSignalSet(s,lblDef,SampleRate=Fs);
時間-周波数領域で 4 つの原子にラベルを付けます。ラベルの値を true に設定します。
setLabelValue(lss,1,"Atom",atomTimes,atomFreqs,true(1,4))時間-周波数イメージとラベル マスクの可視化
時間-周波数 ROI ラベルのラベル付き信号セットからデータストアを作成します。
imSize = [512 768]; [sds,ads] = createDatastores(lss,"Atom", ... TimeFrequencyMapFormat="image", ... TimeFrequencyImageSize=imSize, ... TimeFrequencyLabelFormat="mask", ... TimeFrequencyMaskPriority=true);

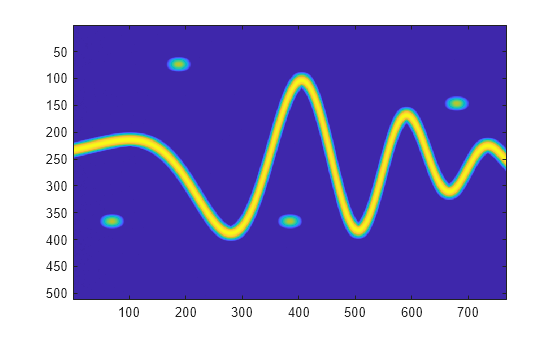

時間-周波数イメージを読み取って表示します。
imagesc(read(sds))

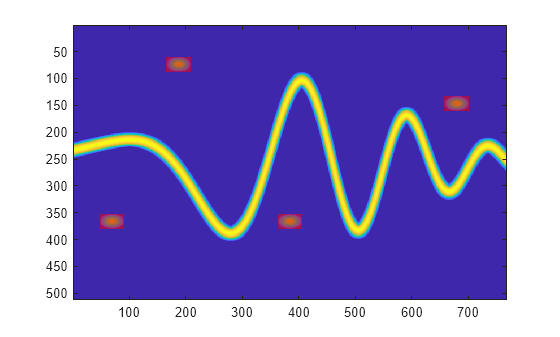

ラベル マスクを読み取り、時間-周波数イメージの上に表示します。
lbl = read(ads);
im = zeros([imSize 3]);
im(:,:,1) = lbl{1};
hold on
imagesc(im,AlphaData=0.5*lbl{1})
hold off
