sawtooth

ノコギリ波または三角波

構文

x = sawtooth(t)

x = sawtooth(t,xmax)

説明

x = sawtooth(t) では、時間配列 t の要素に対して、周期 2π をもつノコギリ波が生成されます。sawtooth は正弦関数と似ていますが、-1 と 1 がピークとなるノコギリ波が生成されます。ノコギリ波は 2π の倍数で -1 となり、他のすべての時間では 1/π の勾配で時間と共に線形的に増加するものとして定義されます。

x = sawtooth(t,xmax) では、xmax で制御される各周期で最大の位置をもつ変形三角波が生成されます。xmax を 0.5 に設定し、標準三角波を生成します。

例

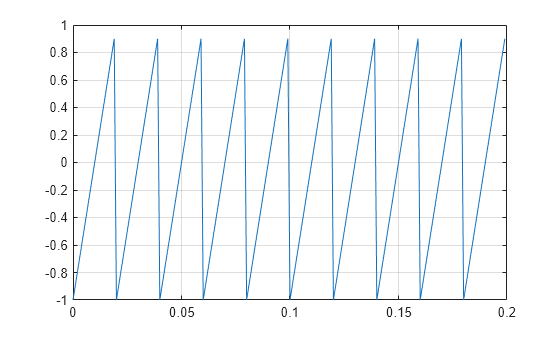

50 Hz のノコギリ波

基本周波数が 50 Hz のノコギリ波を 10 周期分生成します。サンプルレートは 1 kHz です。

T = 10*(1/50);

fs = 1000;
t = 0:1/fs:T-1/fs;

x = sawtooth(2*pi*50*t);

plot(t,x)
grid on

波形のパワー スペクトルをプロットします。

pspectrum(x,fs,'Leakage',0.91)

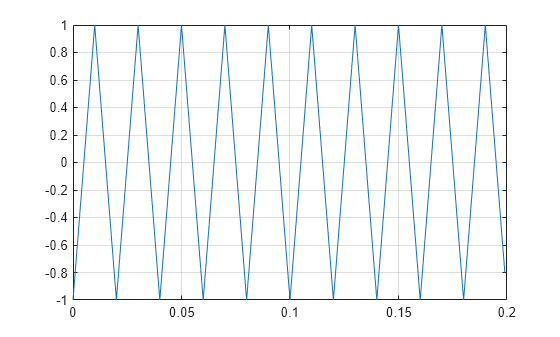

50 Hz の三角波

基本周波数が 50 Hz の三角波を 10 周期分生成します。サンプルレートは 1 kHz です。

T = 10*(1/50);

fs = 1000;
t = 0:1/fs:T-1/fs;

x = sawtooth(2*pi*50*t,1/2);

plot(t,x)
grid on

波形のパワー スペクトルをプロットします。

pspectrum(x,fs,'Leakage',0.91)

入力引数

t — 時間配列

ベクトル | 行列 | N 次元配列

時間配列。ベクトル、行列、または N 次元配列として指定します。sawtooth は、サイズが 1 より大きい最初の配列次元 t に沿って動作します。

データ型: double

xmax — 波の最大の位置

1 (既定値) | 0 ～ 1 のスカラー

波の最大の位置。0 ～ 1 のスカラーとして指定します。xmax は、0 ～ 2π の間で波がその最大値に達する位置を決定します。この関数は、0 ～ 2π × xmax の区間では -1 から 1 に増加し、2π × xmax ～ 2π の区間では 1 から -1 に線形に減少します。2π の周期で形状が繰り返されます。

例: xmax = 0.5 で、ピーク間振幅が 1 で、時間 π に対して対称な標準三角波を指定します。

データ型: double

出力引数

x — ノコギリ波

ベクトル | 行列 | N 次元配列

ノコギリ波。ベクトル、行列または N 次元配列として返されます。

拡張機能

C/C++ コード生成
MATLAB® Coder™ を使用して C および C++ コードを生成します。

バージョン履歴

R2006a より前に導入

参考

chirp | cos | diric | gauspuls | pulstran | rectpuls | sin | square | tripuls

×
