imhmax
H-maxima 変換を使用したイメージの局所的な最大値の抑制
説明
例
H-maxima 変換の計算
10×10 のサンプル イメージを作成します。より小さい強度値で囲まれた連結ピクセルの領域をそれぞれ含む、2 つの局所的な最大値を追加します。
a = 10*ones(10,10); a(2:4,2:4) = 13; a(6:8,6:8) = 18;

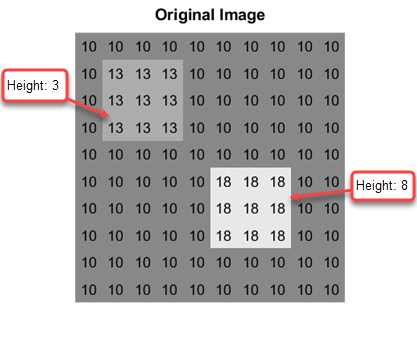

次のイメージは、ピクセル値をグレースケールで表したものです。各最大値の高さは、周囲のピクセル値によって決まります。
局所的な最大値の高さを最大で 4 だけ小さくする H-maxima 変換を適用します。
b = imhmax(a,4);

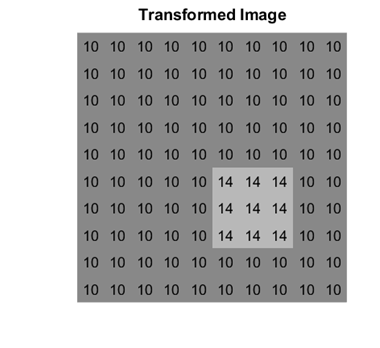

次のイメージは、変換後のイメージをグレースケールで表したものです。この変換は、最大値の 1 つを完全に抑制します。この変換は、より高い最大値を部分的に抑制し、その最大値のピクセルの強度値から 4 を減算します。
H-maxima 変換を使用したイメージ内で最も明るい強度ピークの検出
小さい局所的な最大値を抑制することで、イメージ内で最も明るいピークを特定できます。

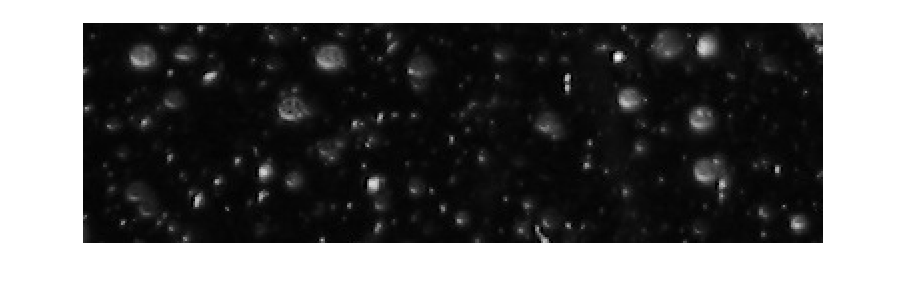

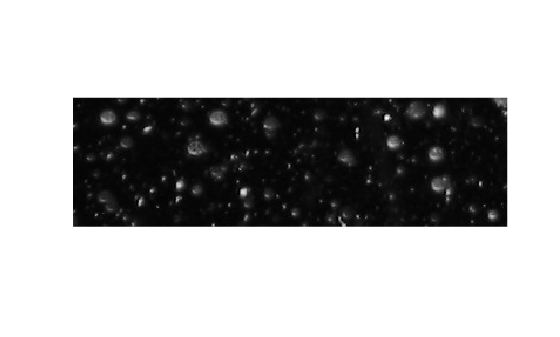

雪片のグレースケール イメージをワークスペースに読み取って表示します。
I = imread("snowflakes.png");
imshow(I,InitialMagnification=200)
イメージ内の局所的な最大値を検出します。
regmax = imregionalmax(I);

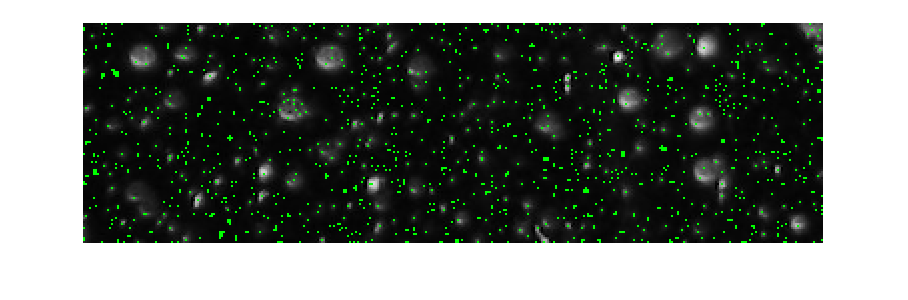

局所的な最大値のピクセルのマスクを、元のイメージの上にオーバーレイとして表示します。この局所的な最大値は、雪片ではなく強度の微小な変動に対応しています。
overlay = imoverlay(I,regmax,"green");
imshow(overlay,InitialMagnification=200)

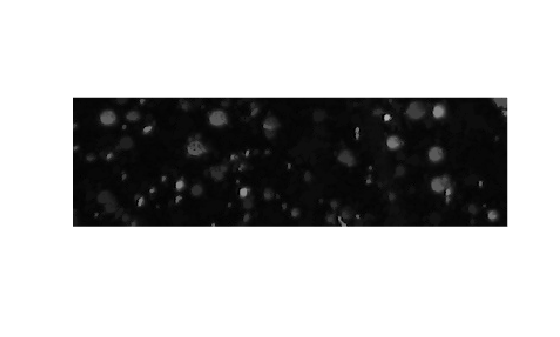

H-maxima 変換を適用し、強度の微小なピークを除去します。フィルター処理されたイメージを表示します。
h = 75; B = imhmax(I,h); imshow(B,InitialMagnification=200)

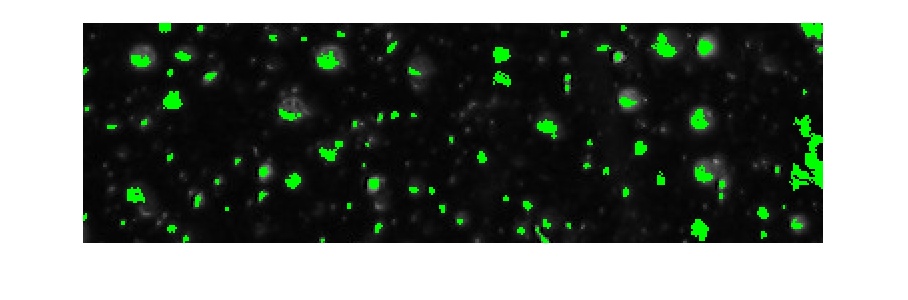

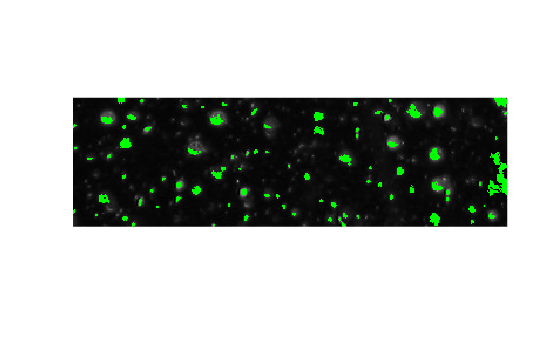

フィルター処理されたイメージの局所的な最大値を検出します。最大値のマスクを、元のイメージの上にオーバーレイとして表示します。
regmaxfilt = imregionalmax(B);
overlayfilt = imoverlay(I,regmaxfilt,"green");
imshow(overlayfilt,InitialMagnification=200)
なお、代わりに関数imextendedmax
を使用すると、H-maxima 変換の適用と局所的な最大値の計算を 1 ステップで行うことができます。
入力引数
I
— 入力イメージ
数値配列
入力イメージは、任意の次元の数値配列として指定します。
データ型: single
| double
| int8
| int16
| int32
| int64
| uint8
| uint16
| uint32
| uint64
H
— H-maxima 変換
非負のスカラー
H-maxima 変換。非負のスカラーとして指定します。
データ型: single
| double
| int8
| int16
| int32
| int64
| uint8
| uint16
| uint32
| uint64
conn
— ピクセルの連結性
4
| 8
| 6
| 18
| 26
| 0
と 1
から成る 3 x 3 x ... x 3 の行列
ピクセルの連結性。次の表のいずれかの値を指定します。既定の連結性は 2 次元イメージでは 8
、3 次元イメージでは 26
です。
値 | 意味 | |
---|---|---|
2 次元連結性 | ||
| ピクセルのエッジの部分が接触している場合、ピクセルは連結されます。ピクセルの近傍は水平方向または垂直方向に隣接するピクセルです。 |
現在のピクセルを灰色で示します。 |
| ピクセルのエッジまたはコーナーが接触している場合、ピクセルは連結されます。ピクセルの近傍は水平方向、垂直方向または対角方向に隣接するピクセルです。 |
現在のピクセルを灰色で示します。 |
3 次元連結性 | ||
| 面が接触している場合、ピクセルは連結されます。ピクセルの近傍は次のように隣接するピクセルです。
|
現在のピクセルを灰色で示します。 |
| 面またはエッジが接触している場合、ピクセルは連結されます。ピクセルの近傍は次のように隣接するピクセルです。
|
現在のピクセルは立方体の中心です。 |
| 面、エッジまたはコーナーが接触している場合、ピクセルは連結されます。ピクセルの近傍は次のように隣接するピクセルです。
|
現在のピクセルは立方体の中心です。 |
高次元の場合、imhmax
は既定値
を使用します。conndef
(ndims(I),"maximal")
連結性は、0
と 1
から成る 3 × 3 × ... × 3 行列を指定し、任意の次元に対してより一般的に定義することもできます。1
の値を持つ要素は、conn
の中心要素に対する近傍の位置を定義します。conn
は、その中心要素に関して対称でなければなりません。詳細については、カスタム連結性の定義を参照してください。
データ型: single
| double
| int8
| int16
| int32
| int64
| uint8
| uint16
| uint32
| uint64
参照
[1] Soille, P. Morphological Image Analysis: Principles and Applications. Springer-Verlag, 1999, pp. 170-171.
拡張機能
C/C++ コード生成
MATLAB® Coder™ を使用して C および C++ コードを生成します。
使用上の注意および制限:
imhmax
では C コードの生成がサポートされています (MATLAB® Coder™ が必要)。汎用のMATLAB Host Computer
ターゲット プラットフォームを選択した場合、プリコンパイルされたプラットフォーム固有の共有ライブラリを使用するコードが、imhmax
によって生成されます。共有ライブラリを使用するとパフォーマンスの最適化は維持されますが、コードを生成できるターゲット プラットフォームが限定されます。詳細については、Image Processing Toolbox でサポートされているコード生成のタイプを参照してください。コードを生成する際、オプションの 3 番目の入力引数
conn
はコンパイル時の定数でなければなりません。
GPU コード生成
GPU Coder™ を使用して NVIDIA® GPU のための CUDA® コードを生成します。
使用上の注意および制限:
コードを生成する際、オプションの 3 番目の入力引数
conn
はコンパイル時の定数でなければなりません。
バージョン履歴
R2006a より前に導入
