Jetson 上の IP カメラストリームからの深層学習車両検出器

この例では次を使用します。

この例では、車両検出を実行する Simulink® モデルから、畳み込みニューラルネットワーク (CNN) を使用して CUDA® アプリケーションを開発する方法を説明します。この例では、IP カメラストリームを入力として受け取り、フレーム内の車両を検出します。この例では、Computer Vision Toolbox™ の "YOLO v2 深層学習を使用したオブジェクト検出" の例の事前学習済み車両検出ネットワークを使用します。詳細については、YOLO v2 深層学習を使用したオブジェクトの検出 (Computer Vision Toolbox)を参照してください。

この例では、次の概念を説明します。

Simulink で車両検出アプリケーションをモデル化。事前学習済みの YOLO v2 検出器が、IP カメラストリームからのフレームを処理します。このネットワークは、ビデオ内の車両を検出し、その車両の境界ボックスの座標と信頼スコアを出力します。
NVIDIA Jetson TX2 ターゲット用のコード生成と展開に向けたモデルの構成。
NVIDIA Jetson TX2 ターゲット上の Simulink モデル用の CUDA 実行可能ファイルの生成。

ターゲットボード要件

NVIDIA® Jetson® 組み込みプラットフォーム。
ターゲットボードとホスト PC を接続するイーサネットクロスオーバーケーブル。(ターゲットボードをローカルネットワークに接続できない場合)
ターゲットと同じネットワークに接続された IP カメラ。
ターゲットのディスプレイポートに接続されたモニター。
ターゲット上の SDL (v1.2) ライブラリ。
ターゲット上の GStreamer ライブラリ。
NVIDIA CUDA Toolkit およびドライバー。
ターゲット上の NVIDIA cuDNN ライブラリ。
コンパイラおよびライブラリ用のターゲット上の環境変数。詳細については、Install and Setup Prerequisites for NVIDIA Boardsを参照してください。

NVIDIA ハードウェアへの接続

このサポートパッケージは、生成された CUDA コードを Jetson プラットフォームでビルドおよび実行している間、TCP/IP による SSH 接続を使用してコマンドを実行します。ターゲットプラットフォームをホストコンピューターと同じネットワークに接続するか、イーサネットクロスケーブルを使用してボードをホストコンピューターに直接接続します。ボードを設定して構成する方法については、NVIDIA のドキュメントを参照してください。

NVIDIA ハードウェアと通信するには、関数 jetson を使用してライブハードウェア接続オブジェクトを作成します。ライブハードウェア接続オブジェクトを作成するには、ターゲットボードのホスト名または IP アドレス、ユーザー名、およびパスワードを知っている必要があります。たとえば、ターゲットボードに初めて接続するときに、次のコマンドを使用して、Jetson ハードウェア用のライブオブジェクトを作成します。

hwobj = jetson('jetson-tx2-name','ubuntu','ubuntu');

ハードウェアライブオブジェクトの作成中に、サポートパッケージが、ハードウェアとソフトウェアのチェック、I/O サーバーのインストールの実行、およびターゲット上の周辺装置情報の収集を行います。この情報はコマンドウィンドウに表示されます。

ターゲットボードでの GPU 環境の検証

この例を実行するのに必要なコンパイラおよびライブラリが正しく設定されていることを検証するために、関数coder.checkGpuInstallを使用します。

envCfg = coder.gpuEnvConfig('jetson');
envCfg.DeepLibTarget = 'cudnn';
envCfg.DeepCodegen = 1;
envCfg.Quiet = 1;
envCfg.HardwareObject = hwobj;
coder.checkGpuInstall(envCfg);

事前学習済みの車両検出ネットワークの取得

この例では、事前学習済みのネットワークを含む yolov2ResNet50VehicleExample MAT ファイルを使用します。ファイルのサイズは約 98 MB です。MathWorks の Web サイトからファイルをダウンロードします。

vehiclenetFile = matlab.internal.examples.downloadSupportFile('vision/data','yolov2ResNet50VehicleExample.mat');

車両検出 Simulink モデル

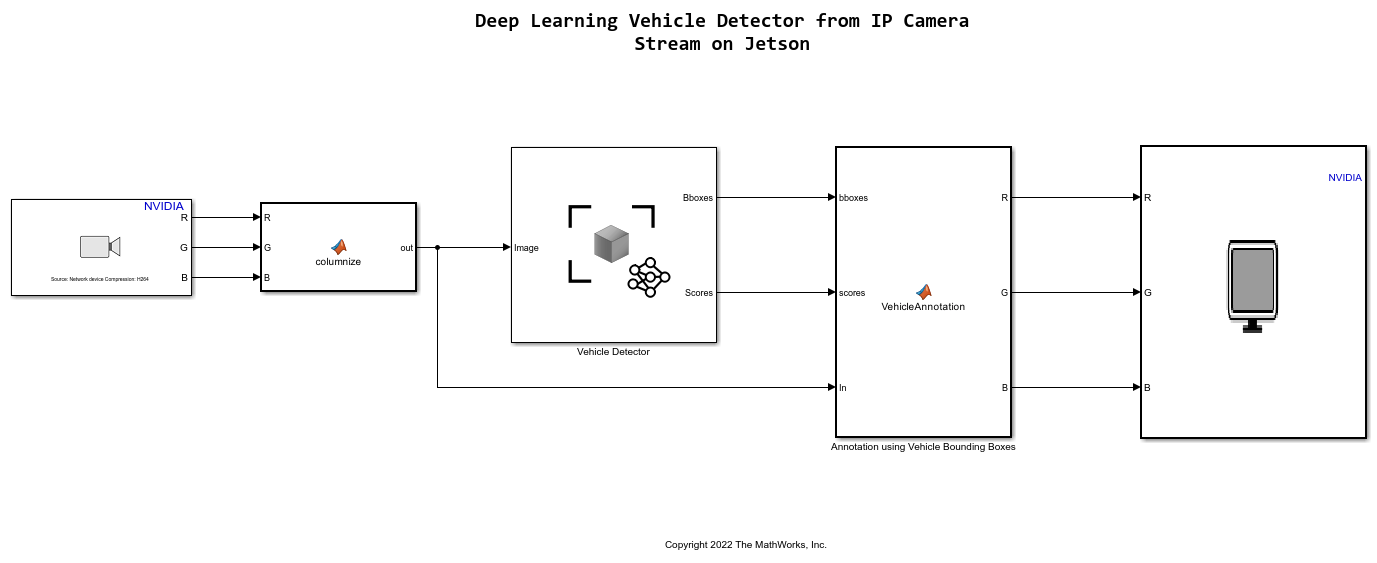

IP カメラストリームで車両検出を実行するための Simulink モデルが表示されます。モデルが展開され、ターゲット上で実行されると、SDL Video Display ブロックによって IP カメラストリームが車両の注釈とともに表示されます。

open_system('VehicleDetectionOnJetson');

Simulink モデルの予測と検出器のブロックで、ダウンロードしたネットワークモデルのファイルパスを設定します。

set_param('VehicleDetectionOnJetson/Vehicle Detector','DetectorFilePath',vehiclenetFile)

IP カメラ

IP Camera 機能は Network Video Receive ブロックで利用できます。Network Video Receive ブロックでは、IP カメラからのストリーム取得用に Video source パラメーターを Video device として選択します。Video device を選択すると、別のパラメーター URL が表示され、IP カメラストリームの URL をそこに設定しなければなりません。この例では、CP PLUS IP カメラを使用します。このカメラの URL はたとえば、rtsp://username:password@192.168.0.110:554/Streaming/Channels/1 のようになります。

車両検出

YOLO v2 オブジェクトの検出ネットワークは、特徴抽出ネットワークと、その後に続く検出ネットワークという、2 つのサブネットワークで構成されます。事前学習済みのネットワークは、特徴抽出に ResNet-50 を使用します。検出サブネットワークは特徴抽出ネットワークと比べて小さい CNN であり、少数の畳み込み層と YOLO v2 に固有の層で構成されます。Simulink モデルは、Computer Vision Toolbox の Object Detector ブロックを使用して車両検出を実行します。このブロックは、イメージを入力として受け取り、境界ボックス座標をイメージ内の車両の信頼度スコアと共に出力します。

IP カメラストリーム内の車両境界ボックスの注釈

VehicleAnnotation MATLAB Function ブロックは、関数 vehicle_annotation を定義します。この関数は、車両境界ボックスに対して信頼度スコアとともに注釈を付けます。

type vehicle_annotation

function In = vehicle_annotation(bboxes,scores,In)

% Copyright 2022 The MathWorks, Inc.

if ~isempty(bboxes)
    In = insertObjectAnnotation(In, 'rectangle', bboxes, scores, 'color',[255 255 0]);
end

end

Jetson での展開に向けたモデルの構成

CUDA コードを生成するには、次の設定でモデルを有効にしなければなりません。

set_param('VehicleDetectionOnJetson','TargetLang','C++');
set_param('VehicleDetectionOnJetson','GenerateGPUCode','CUDA');

この例のモデルは、CUDA コードを生成するように事前構成されています。

Simulink で GPU コードを生成する方法の詳細については、GPU Coder を使用した Simulink モデルからのコード生成を参照してください。

深層学習ターゲットライブラリは、コード生成時に 'CuDNN' として設定しなければなりません。

set_param('VehicleDetectionOnJetson', 'DLTargetLibrary','cudnn');

詳細については、MATLAB Function ブロックを使用した深層学習ネットワーク用の GPU コード生成とDeep Neural Networks ライブラリブロック用の GPU コード生成を参照してください。

モデルコンフィギュレーションパラメーターにより、ビルドプロセスと展開のオプションを指定できます。

1.[コンフィギュレーションパラメーター] ダイアログボックスの [ハードウェア実行] ペインを開きます。[ハードウェアボード] を [NVIDIA Jetson] (または [NVIDIA Drive]) として選択します。

2.[Target hardware resources] セクションで、NVIDIA Jetson ターゲットボードの [デバイスアドレス]、[ユーザー名]、および [パスワード] を入力します。

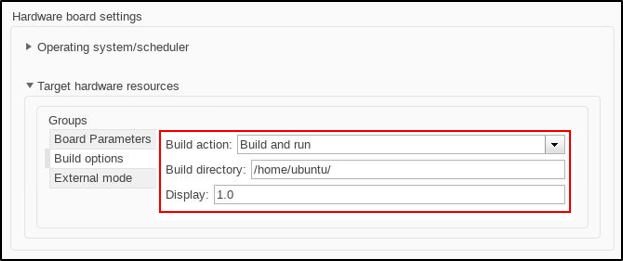

3.[ビルドアクション]、[ビルドディレクトリ]、[表示] を以下のように設定します。[表示] は表示環境を表し、環境に対応したデバイスに出力を表示することができます。

4.[適用] をクリックし、[OK] をクリックします。

モデルの生成およびターゲットボードへの展開

1.モデルの CUDA コードを生成し、コードをターゲットに展開して実行可能ファイルを実行するには、Simulink エディターの [ハードウェア] タブを開きます。

2.[ビルド、展開、起動] を選択します。コードが生成され、ハードウェアに展開されます。

Jetson TX2 での車両検出

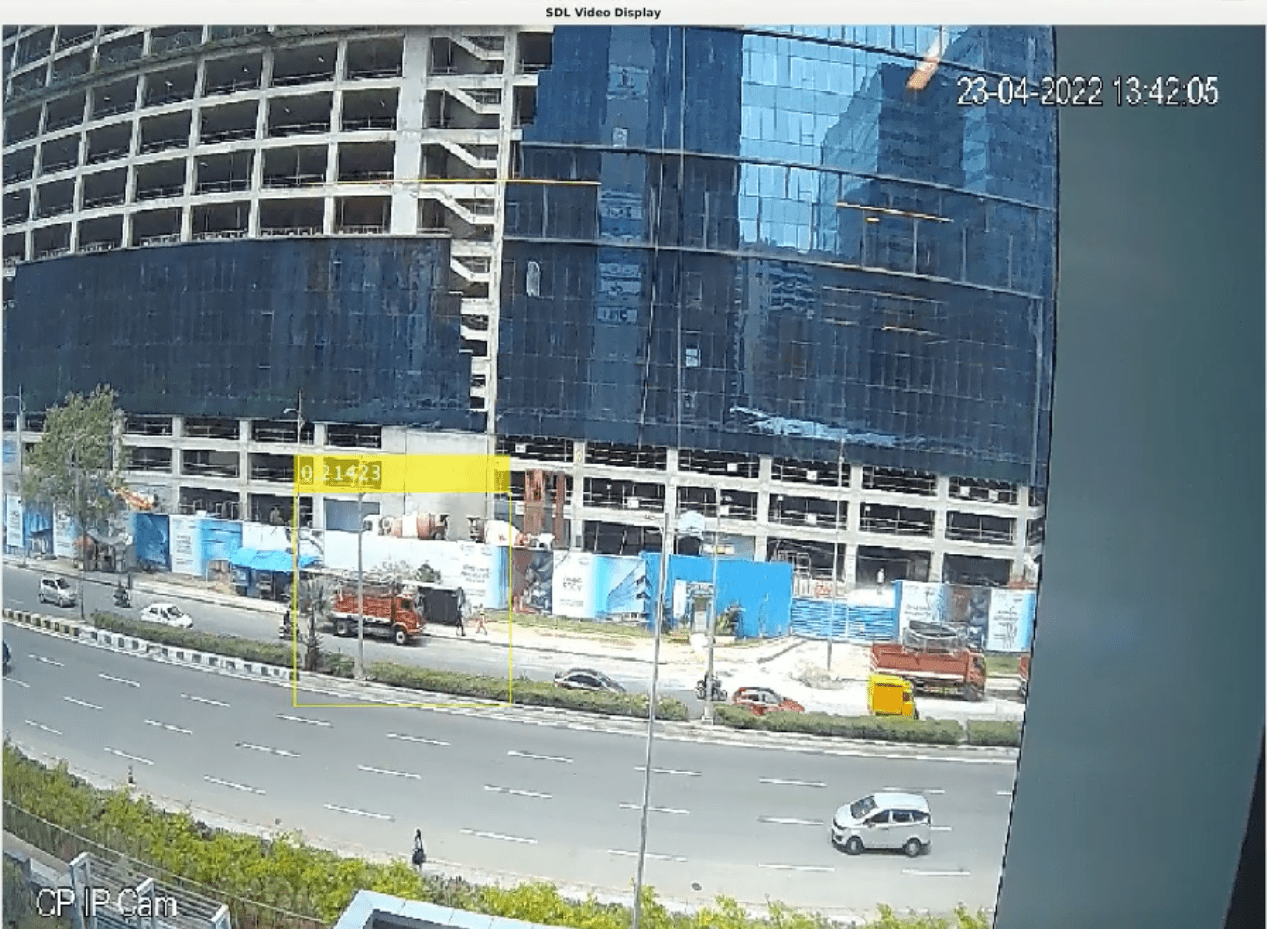

アプリケーションがターゲット上で起動すると、[SDL Video] ウィンドウが開き、IP カメラによってキャプチャされたビデオストリームの各フレームに対する車両検出結果が表示されます。

アプリケーションの停止

ターゲットでアプリケーションを停止するには、ハードウェアオブジェクトの stopModel メソッドを使用します。

stopModel(hwobj,'VehicleDetectionOnJetson');
