sinusoidalPositionEncodingLayer

正弦波位置符号化層

R2023b 以降

説明

正弦波位置符号化層は、正弦関数演算を使用して位置インデックスをベクトルにマッピングします。トランスフォーマー ニューラル ネットワークでこの層を使用して、シーケンスまたはイメージにおけるデータの位置に関する情報を提供します。

作成

構文

layer = sinusoidalPositionEncodingLayer(outputSize)

layer = sinusoidalPositionEncodingLayer(outputSize,Name=Value)

説明

layer = sinusoidalPositionEncodingLayer(outputSize) は、正弦波位置符号化層を作成し、OutputSize プロパティを設定します。

layer = sinusoidalPositionEncodingLayer(outputSize,Name=Value) は、正弦波位置符号化層を作成し、1 つ以上の名前と値の引数を使用して Positions、PositionOffset、および Name の各プロパティを設定します。

プロパティ

正弦波位置の符号化

OutputSize — 層出力のチャネル数

読み取り専用: 正の偶数

この プロパティ は読み取り専用です。

層出力のチャネル数。正の偶数として指定します。

データ型: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64

Positions — 入力内の位置

読み取り専用: "auto" (既定値) | "temporal-indicies" | "spatial-indicies" | "data-values"

この プロパティ は読み取り専用です。

入力内の位置。次のいずれかの値として指定します。

• "auto" — シーケンスまたは時空間の入力の場合、時間インデックスを位置として使用します。これは、"temporal-indices" を使用することに相当します。1 次元イメージ入力の場合、空間インデックスを位置として使用します。これは、"spatial-indices" を使用することに相当します。その他の入力の場合、入力値を位置として使用します。これは、"data-values" を使用することに相当します。

• "temporal-indices" — 入力の時間インデックスを位置として使用します。

• "spatial-indices" — 入力の空間インデックスを位置として使用します。

• "data-values" — 入力の値を位置として使用します。

状態

PositionOffset — 位置のオフセット

[] (既定値) | 非負の整数

R2026a 以降

入力の位置に適用される位置のオフセット。非負の整数または [] として指定します。

このプロパティを手動で設定した後に resetState 関数を呼び出すと、位置のオフセットがこの値に設定されます。

データ型: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64

層

Name — 層の名前

'' (既定値) | 文字ベクトル

層の名前。文字ベクトルとして指定します。Layer 配列入力の場合、trainnet 関数および dlnetwork 関数は、名前のない層に自動的に名前を割り当てます。

データ型: char

NumInputs — 入力の数

読み取り専用: 1 (既定値)

この プロパティ は読み取り専用です。

層への入力の数。1 として格納されます。この層は単一の入力のみを受け入れます。

データ型: double

InputNames — 入力名

読み取り専用: {'in'} (既定値)

この プロパティ は読み取り専用です。

入力名。{'in'} として格納されます。この層は単一の入力のみを受け入れます。

データ型: cell

NumOutputs — 出力の数

読み取り専用: 1 (既定値)

この プロパティ は読み取り専用です。

層からの出力の数。1 として格納されます。この層には単一の出力のみがあります。

データ型: double

OutputNames — 出力名

読み取り専用: {'out'} (既定値)

この プロパティ は読み取り専用です。

出力名。{'out'} として格納されます。この層には単一の出力のみがあります。

データ型: cell

例

正弦波位置符号化層の作成

出力サイズが 300 である正弦波位置符号化層を作成します。

layer = sinusoidalPositionEncodingLayer(300)

layer =
  SinusoidalPositionEncodingLayer with properties:

              Name: ''
        OutputSize: 300
         Positions: 'auto'

   Learnable Parameters
    No properties.

   State Parameters
    PositionOffset: []

  Show all properties

正弦波位置符号化層を含むニューラル ネットワークを作成します。

net = dlnetwork;

numChannels = 1;

embeddingOutputSize = 64;
numWords = 128;
maxPosition = 128;

numHeads = 4;
numKeyChannels = 4*embeddingOutputSize;

layers = [
    sequenceInputLayer(numChannels,Name="input")
    wordEmbeddingLayer(embeddingOutputSize,numWords,Name="word-emb")
    sinusoidalPositionEncodingLayer(embeddingOutputSize,Name="pos-enc");
    additionLayer(2,Name="add")
    selfAttentionLayer(numHeads,numKeyChannels,AttentionMask="causal")
    fullyConnectedLayer(numWords)
    softmaxLayer];

net = addLayers(net,layers);

net = connectLayers(net,"word-emb","add/in2");

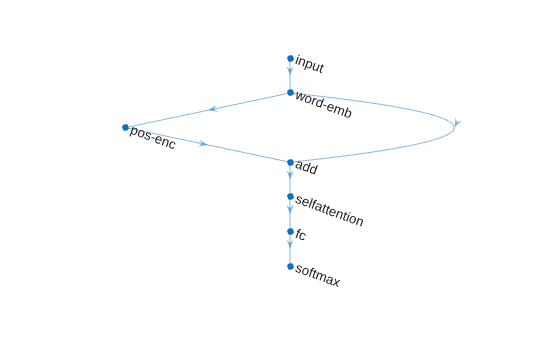

ニューラル ネットワーク アーキテクチャを表示します。

plot(net)
axis off
box off

アルゴリズム

正弦波位置符号化層

正弦波位置符号化層は、正弦関数演算を使用して位置インデックスをベクトルにマッピングします。この層は、トランスフォーマー ニューラル ネットワークのデータの位置情報を符号化します。

この層の出力は入力と同じ次元数をもちます。出力では、チャネル次元上の位置 p にある各ベクトルは次のように与えられます。

$$Y_p=\left[\begin{array}{c}\sin \left({\omega }_1·(p+q)\right)\\ \cos \left({\omega }_1·(p+q)\right)\\ \sin \left({\omega }_2·(p+q)\right)\\ \cos \left({\omega }_2·(p+q)\right)\\ ⋮\\ \sin \left({\omega }_{d/2}·(p+q)\right)\\ \cos \left({\omega }_{d/2}·(p+q)\right)\end{array}\right],$$

ここで、p は位置、q は位置のオフセット、d は OutputSize で与えられる符号化出力サイズ、$${\omega }_k$$ は次によって与えられる波長です。

$${\omega }_k=\frac{1}{{10000}^{2k/d}},$$

ただし、$$k=1,\dots ,d/2$$ です。

Positions が "auto" である場合、出力のレイアウトはデータのタイプによって異なります。

• numChannels×numObservations×numTimeSteps の配列で表されるシーケンス データ X の場合 (numChannels、numObservations、numTimeSteps はそれぞれ入力のチャネル数、観測値数、タイム ステップ数)、出力は OutputSize×numObservations×numTimeSteps の配列 Y となります。ここで、チャネル次元上の Y(:,:,t) の各ベクトルは $$Y_t$$ となります。

• height×numChannels×numObservations の配列で表される 1 次元イメージ データ X の場合 (height、numChannels、numObservations はそれぞれ入力イメージの高さ、チャネル数、観測値数)、出力は height×OutputSize×numObservations の配列 Y となります。ここで、チャネル次元上の Y(i,:,:) の各ベクトルは $$Y_i$$ となります。

• height×width×numChannels×numObservations×numTimeSteps の配列で表される 2 次元イメージ シーケンス データ X の場合 (height と width はそれぞれ入力イメージ シーケンスの高さと幅、numChannels、numObservations、numTimeSteps はそれぞれ入力イメージ シーケンスのチャネル数、観測値数、タイム ステップ数)、出力は height×width×OutputSize×numObservations×numTimeSteps の配列 Y となります。ここで、チャネル次元上の Y(:,:,:,:,t) の各ベクトルは $$Y_t$$ となります。

層の入力形式と出力形式

層配列内または層グラフ内の大半の層は、形式を整えた dlarray オブジェクトとして後続の層にデータを渡します。dlarray オブジェクトの形式は文字列で、各文字はデータ内の対応する次元を表します。この形式には次の文字が 1 つ以上含まれています。

• "S" — 空間

• "C" — チャネル

• "B" — バッチ

• "T" — 時間

• "U" — 指定なし

たとえば、4 次元配列として表された 2 次元イメージ データがあり、最初の 2 つの次元がイメージの空間次元に対応し、3 番目の次元がイメージのチャネルに対応し、4 番目の次元がバッチ次元に対応している場合、このイメージ データは "SSCB" (空間、空間、チャネル、バッチ) という形式で記述できます。

以下などの自動微分ワークフローで、これらの dlarray オブジェクトを操作できます。

• カスタム層を開発する

• functionLayer オブジェクトを使用する

• forward 関数および predict 関数を dlnetwork オブジェクトと共に使用する

次の表は、SinusoidalPositionEncodingLayer オブジェクトでサポートされている入力形式、および対応する出力形式を示しています。ソフトウェアが nnet.layer.Formattable クラスを継承していないカスタム層、または Formattable プロパティが 0 (false) に設定された FunctionLayer オブジェクトに層の出力を渡す場合、その層は形式を整えていない dlarray オブジェクトを受け取り、この表に示された形式に従って次元が並べられます。ここには層がサポートする形式の一部の形式のみを示します。層では、追加の "S" (空間) 次元または "U" (未指定) 次元をもつ形式など、追加の形式がサポートされている場合があります。

入力形式	位置	出力形式
"CB" (channel、batch)	"auto" "data-values"	"CB" (channel、batch)
"SCB" (spatial、channel、batch)	"auto" "spatial-indices" "data-values"	"SCB" (spatial、channel、batch)
"SSCB" (spatial、spatial、channel、batch)	"data-values"	"SSCB" (spatial、spatial、channel、batch)
"SSSCB" (spatial、spatial、spatial、channel、batch)	"data-values"	"SSSCB" (spatial、spatial、spatial、channel、batch)
"CBT" (channel、batch、time)	"auto" "temporal-indices" "data-values"	"CBT" (channel、batch、time)
"SCBT" (spatial、channel、batch、time)	"auto" "temporal-indices" "spatial-indices" "data-values"	"SCBT" (spatial、channel、batch、time)
"SSCBT" (spatial、spatial、channel、batch、time)	"auto" "temporal-indices" "data-values"	"SSCBT" (spatial、spatial、channel、batch、time)
"SSSCBT" (spatial、spatial、spatial、channel、batch、time)	"auto" "temporal-indices" "data-values"	"SSSCBT" (spatial、spatial、spatial、channel、batch、time)
"SC" (spatial、channel)	"auto" "spatial-indices" "data-values"	"SC" (spatial、channel)
"SSC" (spatial、spatial、channel)	"data-values"	"SSC" (spatial、spatial、channel)
"SSSC" (spatial、spatial、spatial、channel)	"data-values"	"SSSC" (spatial、spatial、spatial、channel)
"SB" (spatial、batch)	"auto" "spatial-indices" "data-values"	"SCB" (spatial、channel、batch)
"SSB" (spatial、spatial、batch)	"data-values"	"SSCB" (spatial、spatial、channel、batch)
"SSSB" (spatial、spatial、spatial、batch)	"data-values"	"SSSCB" (spatial、spatial、spatial、channel、batch)
"SS" (空間、空間)	"data-values"	"SSC" (spatial、spatial、channel)
"SSS" (空間、空間、空間)	"data-values"	"SSSC" (spatial、spatial、spatial、channel)
"SU" (spatial、unspecified)	"auto" "spatial-indices" "data-values"	"SCU" (spatial、channel、unspecified)
"BU" (batch、unspecified)	"auto" "data-values"	"CBU" (チャネル、バッチ、指定なし)
"UU" (unspecified、unspecified)	"auto" "data-values"	"CUU" (チャネル、指定なし、指定なし)
"UUU" (unspecified、unspecified、unspecified)	"auto" "data-values"	"CUUU" (チャネル、指定なし、指定なし、指定なし)
"UUUU" (unspecified、unspecified、unspecified、unspecified)	"auto" "data-values"	"CUUUU" (チャネル、指定なし、指定なし、指定なし、指定なし)
"UUUUU" (指定なし、指定なし、指定なし、指定なし、指定なし)	"auto" "data-values"	"CUUUUU" (チャネル、指定なし、指定なし、指定なし、指定なし、指定なし)

dlnetwork オブジェクトでは、SinusoidalPositionEncodingLayer オブジェクトもこれらの入力形式と出力形式の組み合わせをサポートします。

入力形式	位置	出力形式
"CT" (channel、time)	"auto" "temporal-indices" "data-values"	"CT" (channel、time)
"SCT" (spatial、channel、time)	"auto" "temporal-indices" "spatial-indices" "data-values"	"SCT" (spatial、channel、time)
"SSCT" (spatial、spatial、channel、time)	"auto" "temporal-indices" "data-values"	"SSCT" (spatial、spatial、channel、time)
"SSSCT" (spatial、spatial、spatial、channel、time)	"auto" "temporal-indices" "data-values"	"SSSCT" (spatial、spatial、spatial、channel、time)
"BT" (batch、time)	"auto" "temporal-indices" "data-values"	"CBT" (channel、batch、time)
"SBT" (spatial、batch、time)	"auto" "temporal-indices" "spatial-indices" "data-values"	"SCBT" (spatial、channel、batch、time)
"SSBT" (spatial、spatial、batch、time)	"auto" "temporal-indices" "data-values"	"SSCBT" (spatial、spatial、channel、batch、time)
"SSSBT" (spatial、spatial、spatial、batch、time)	"auto" "temporal-indices" "data-values"	"SSSCBT" (spatial、spatial、spatial、channel、batch、time)
"ST" (spatial、time)	"auto" "temporal-indices" "spatial-indices" "data-values"	"SCT" (spatial、channel、time)
"SST" (spatial、spatial、time)	"auto" "temporal-indices" "data-values"	"SSCT" (spatial、spatial、channel、time)
"SSST" (spatial、spatial、spatial、time)	"auto" "temporal-indices" "data-values"	"SSSCT" (spatial、spatial、spatial、channel、time)
"TU" (time、unspecified)	"auto" "temporal-indices" "data-values"	"CTU" (channel、time、unspecified)

参照

[1] Vaswani, Ashish, Noam Shazeer, Niki Parmar, Jakob Uszkoreit, Llion Jones, Aidan N. Gomez, Łukasz Kaiser, and Illia Polosukhin. "Attention is all you need." In Advances in Neural Information Processing Systems, Vol. 30. Curran Associates, Inc., 2017. https://papers.nips.cc/paper_files/paper/2017/hash/3f5ee243547dee91fbd053c1c4a845aa-Abstract.html.

バージョン履歴

R2023b で導入

R2026a: 位置オフセット プロパティ

新しい PositionOffset プロパティを使用して、トランスフォーマー ネットワークによる自己回帰予測を高速化します。

自己回帰予測を行うには、各予測後にトランスフォーマー ネットワークの状態を設定します。SinusoidalPositionEncodingLayer を使用してネットワークの状態を設定すると、PositionOffset プロパティの値がインクリメントされます。

たとえば、次のコードは、トランスフォーマー ネットワークを使用し、1 つ前のタイム ステップを入力として使用してシーケンスの将来の値を予測します。以前は、将来の値を予測するために、それまでのすべてのタイム ステップを入力として使用する必要がありました。

% Reset the network state.
net = resetState(net);

% Get the first time step in the sequence.
sequence = initialValue;

% Predict values for the next 100 time steps.
for idx = 1:100
    % Make predicitions by passing the previous value as input.
    previousStep = sequence(end);
    [sequence(end+1),state] = predict(net,previousStep);

    % Update the network state.
    net.State = state;
end
