SSB AM Demodulator Passband

SSB-AM 変調データの復調

このページをすべて展開する
  • SSB AM Demodulator Passband block

ライブラリ:
Communications Toolbox / Modulation / Analog Passband Modulation

説明

SSB AM Demodulator Passband ブロックは、単側波帯振幅変調を使用して変調された信号を復調します。入力信号と出力信号は両方とも実数のスカラー信号です。

例

すべて展開する

この例では次を使用します。

モデルを開く

100 Hz の入力信号を 8000 サンプル/秒でサンプリングします。次数が 100 のヒルベルト変換フィルターで単側波帯振幅変調方式を使用して入力信号を変調します。信号を復調します。入力信号、変調信号、および復調信号をプロットします。

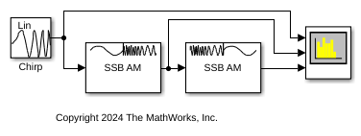

ssb_response モデルは、ヒルベルト変換フィルターと 2000 Hz の搬送波周波数で単側波帯振幅変調を使用して信号を変調し、その後信号を復調します。モデルが実行されると、信号がプロットされます。モデルは、ターゲット周波数を 400 Hz とした 100 Hz の線形周波数スイープ チャープを 8000 サンプル/秒でサンプリングします。この構成により、振幅応答の平坦なセクションでヒルベルト変換フィルターが確実に作用し、変調信号が必ず目的の振幅と形式をもつようになります。

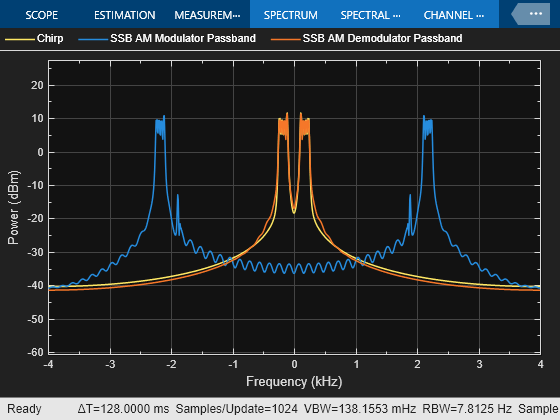

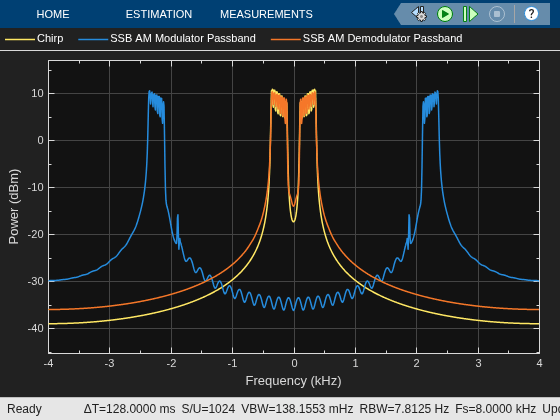

上側波帯を変調するように構成されたSSB AM Modulator Passbandブロックを使用してモデルを実行します。スペクトル アナライザーを使用して、入力信号、変調上側波帯、および復調信号をプロットします。

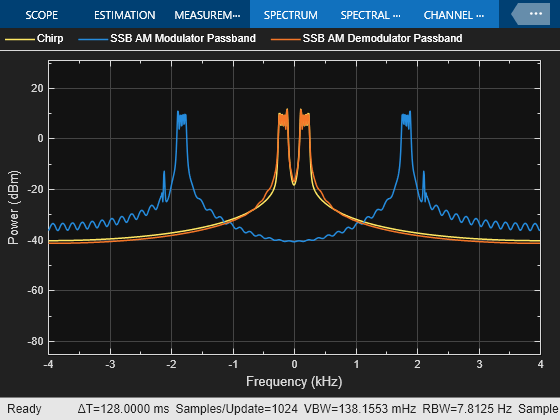

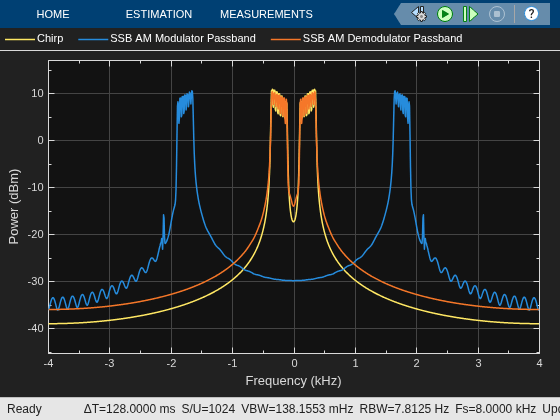

SSB AM Modulator Passband ブロックを再構成して下側波帯を変調し、信号を再度プロットします。

制限

  • このブロックは、Triggered Subsystem 内では機能しません。

端子

入力

すべて展開する

入力信号。スカラーとして指定します。入力は変調された信号のパスバンド表現です。

この端子はブロックで名前なしになります。

データ型: double

出力

すべて展開する

復調された出力信号。スカラーとして返されます。

この端子はブロックで名前なしになります。

データ型: double

パラメーター

すべて展開する

ブロック パラメーターを対話的に編集するには、プロパティ インスペクターを使用します。Simulink® ツールストリップの [シミュレーション] タブの [準備] ギャラリーで [プロパティ インスペクター] を選択します。

搬送波周波数 (Hz 単位)。正のスカラーとして指定します。搬送波周波数 fc を対応する SSB AM Modulator Passband ブロックと一致させます。

通常、適切な搬送波周波数は、入力信号の最高周波数よりもはるかに高くなります。ナイキスト サンプリング理論では、1 / Ts > (2 × fc) です。ここで、Ts は入力信号のサンプル時間を表します。詳細については、ベースバンドと通過帯域のシミュレーションを参照してください。

変調信号の初期位相オフセット (ラジアン単位)。スカラーとして指定します。

ローパス フィルターの設計法。[バタワース]、[チェビシェフ I 型]、[チェビシェフ II 型]、または [楕円] として指定します。

ローパス フィルターの次数。範囲 [1, 500] の正のスカラーとして指定します。このパラメーター値は、[Lowpass filter design method] パラメーターによって指定されたフィルターの次数を定義します。

カットオフ周波数 (Hz 単位)。正のスカラーとして指定します。このパラメーター値は、[Lowpass filter design method] パラメーターによって指定されたフィルターのカットオフ周波数を定義します。

ピークツーピークの通過帯域リップル (dB 単位)。正のスカラーとして指定します。

依存関係

このパラメーターを有効にするには、[Lowpass filter design method] を [チェビシェフ I 型] または [楕円] に設定します。

ピークツーピークの阻止帯域リップル (dB 単位)。正のスカラーとして指定します。

依存関係

このパラメーターを有効にするには、[Lowpass filter design method] を [チェビシェフ II 型] または [楕円] に設定します。

ブロックの特性

データ型

double

多次元信号

いいえ

可変サイズの信号

いいえ

参照

[1] Peebles, Peyton Z, Jr. Communication System Principles. Reading, MA: Addison-Wesley, 1976.

バージョン履歴

R2006a より前に導入
