convertToChart

状態遷移表から Stateflow チャートへの変換

R2023b 以降

ページ内をすべて折りたたむ

構文

chart = convertToChart(table)

説明

chart = convertToChart(table) は、ロック解除されている状態遷移表 table を Stateflow® チャートに変換します。

例

例

すべて折りたたむ

この例では次を使用します。

ライブ スクリプトを開く

この例では、状態遷移表を Stateflow® チャートに変換する方法を説明します。

モデル例を開き、Stateflow.StateTransitionTableChart オブジェクトにアクセスします。

open_system("sf_debouncer_STT")
table = find(sfroot,"-isa","Stateflow.StateTransitionTableChart");
view(table)

State transition table that contains four states, ON, ON_TO_OFF, OFF_TO_ON, and OFF. The table sets the output data y to 1 when state ON is active and to 0 when state OFF is active.

状態遷移表を Stateflow チャートに変換します。

chart = convertToChart(table);
view(chart)

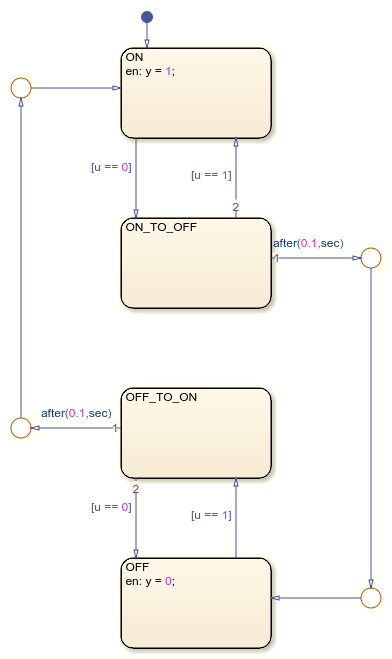

Chart that represents the same logic as the original state transition table. The chart contains four states, ON, ON_TO_OFF, OFF_TO_ON, and OFF. The table sets the output data y to 1 when state ON is active and to 0 when state OFF is active.

入力引数

すべて折りたたむ

変換する Stateflow 状態遷移表。Stateflow.StateTransitionTableChart オブジェクトとして指定します。

バージョン履歴

R2023b で導入
