Simulink.SimulationData.forEachTimeseries

timeseries オブジェクトのセットに含まれているデータに関数を適用

構文

res = Simulink.SimulationData.forEachTimeseries(func,tsData)

説明

res = Simulink.SimulationData.forEachTimeseries(func,tsData) は、tsData 内の各 timeseries オブジェクトに関数 func を適用します。この関数を使用すると、バスまたはバス配列からログに記録されたデータを後処理できます。

例

バス内信号の最小値の検索

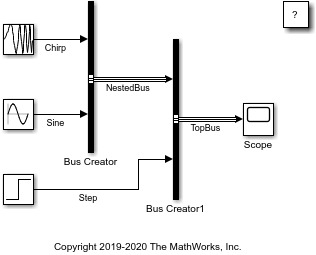

BusHierarchy という名前のモデルを開きます。このモデルは、Chirp ブロックと Sine ブロックからの出力信号を、別のバス内に入れ子になっているバスにグループ化します。最上位のバスには Step ブロックからの出力信号も含まれます。バスのライン スタイルを更新するには、Simulink ツールストリップの [モデル化] タブで、[モデルの更新] または [実行] をクリックします。

TopBus という名前のバスをログ記録用にマークします。

Simulink.sdi.markSignalForStreaming("BusHierarchy/Bus Creator1",1,true);

モデルのシミュレーションを実行します。

out = sim("BusHierarchy");

Simulink.SimulationOutput オブジェクトには、シミュレーション メタデータと、ワークスペースにログ記録されるすべてのシミュレーション データが含まれます。

out

out =
  Simulink.SimulationOutput:

                logsout: [1x1 Simulink.SimulationData.Dataset]
                   tout: [53x1 double]

     SimulationMetadata: [1x1 Simulink.SimulationMetadata]
           ErrorMessage: [0x0 char]

logsout という名前の変数には、バス用にログ記録されたデータが含まれます。

logsout = out.logsout

logsout =
Simulink.SimulationData.Dataset 'logsout' with 1 element

                         Name    BlockPath
                         ______  _________________________
    1  [1x1 Signal]      TopBus  BusHierarchy/Bus Creator1

  - Use braces { } to access, modify, or add elements using index.

TopBus という名前のバス用にログ記録されたデータを含む信号にアクセスします。信号値は、Simulink.SimulationData.Signal オブジェクトの Values プロパティに保存されます。

topBusSig = getElement(logsout,1)

topBusSig =
  Simulink.SimulationData.Signal
  Package: Simulink.SimulationData

  Properties:
              Name: 'TopBus'
    PropagatedName: ''
         BlockPath: [1×1 Simulink.SimulationData.BlockPath]
          PortType: 'outport'
         PortIndex: 1
            Values: [1×1 struct]


  Methods, Superclasses

バス内の信号の値を含む構造体にアクセスします。構造体の階層とフィールドの名前は、バスの階層と信号の名前と一致します。バス内の各信号のデータは、timeseries オブジェクトとして保存されます。

topBusData = topBusSig.Values

topBusData = struct with fields:
    NestedBus: [1×1 struct]
         Step: [1×1 timeseries]

関数 Simulink.SimulationData.forEachTimeseries を使用して、バス内の各信号の最小値を検索します。最小値は、入力データと同じフィールドおよび階層をもつ構造体として返されます。

topBusSigMins = Simulink.SimulationData.forEachTimeseries(@min,topBusData)

topBusSigMins = struct with fields:
    NestedBus: [1×1 struct]
         Step: 0

Chirp ブロックからの出力信号の最小値を確認します。

chirpMin = topBusSigMins.NestedBus.Chirp

chirpMin =
-0.9972

入力引数

func — データに適用する関数

関数ハンドル

データに適用する関数。関数ハンドルとして指定します。詳細については、関数ハンドルの作成を参照してください。

指定する関数は、少なくとも 1 つの入力引数を取り、スカラーを返す必要があります。組み込み関数、作成する関数、または無名関数用にハンドルを指定できます。

たとえば、組み込み関数 min を使用して、各 timeseries オブジェクト内の最小値を計算できます。

res = Simulink.SimulationData.forEachTimeseries(@min,tsData);

関数が複数の入力引数を取る場合は、timeseries オブジェクト用の引数のみを計算ごとに変えることができます。残りの引数では、各 timeseries オブジェクトに同じ値を使用する必要があります。

たとえば、関数 resample を各 timeseries オブジェクトに適用するには、関数を無名関数として指定します。ここで、変数 tsData は timeseries オブジェクトを表します。関数 resample のその他の引数は、パラメーター値として渡されます。関数 Simulink.SimulationData.forEachTimeseries は、2 番目の入力引数で指定する timeseres データを、tsData の値として無名関数に渡します。

res = Simulink.SimulationData.forEachTimeseries(...
                             @(tsData) resample(tsData,[2.5 3]),tsData);

データ型: function_handle

tsData — 処理するデータ

スカラー timeseries オブジェクト | timeseries の配列 | timeseries オブジェクトの構造体 | timeseries オブジェクトの構造体の配列

処理するデータ。次の値のいずれかとして指定します。

• スカラー timeseries オブジェクト

• timeseries オブジェクトの配列

• timeseries オブジェクトの構造体

• timeseries オブジェクトの構造体の配列

出力引数

res — データ処理の結果

スカラー timeseries オブジェクト | timeseries の配列 | timeseries オブジェクトの構造体 | timeseries オブジェクトの構造体の配列

データ処理の結果。次の値のいずれかとして返されます。

• スカラー timeseries オブジェクト

• timeseries オブジェクトの配列

• timeseries オブジェクトの構造体

• timeseries オブジェクトの構造体の配列

結果は入力データと同じ形式で返されます。

バージョン履歴

R2016b で導入

参考

オブジェクト

• timeseries | Simulink.SimulationOutput | Simulink.SimulationData.Dataset | Simulink.SimulationData.Signal

トピック

• 関数ハンドルの作成
