Combinatorial Logic

真理値表の実現

•

ライブラリ:
Simulink / Logic and Bit Operations

説明

Combinatorial Logic ブロックは、プログラマブル ロジック アレイ (PLA)、論理回路、決定表、その他の Boolean 式をモデル化するための標準の真理値表を実装します。このブロックを Memory ブロックと併せて使用することにより、有限ステート マシンやフリップフロップを実装することができます。

ヒント

このブロックを untitled という名前のモデルにプログラムで追加するには、次のようなコマンドを使用します。

open_system(new_system);
add_block(sprintf('simulink/Logic and Bit\nOperations/Combinatorial \nLogic'),...
'untitled/Combinatorial Logic');

例

2 入力 AND ロジック

この例では、2 つの入力要素がいずれも 1 のときに 1 を返し、そうでない場合は 0 を返す 2 入力の AND 関数を作成します。この関数を実装するには、[真理値表] パラメーターの値を [0; 0; 0; 1] として指定します。このモデルで、Combinatorial Logic ブロックに入力と出力を与える部分は、次のようになります。

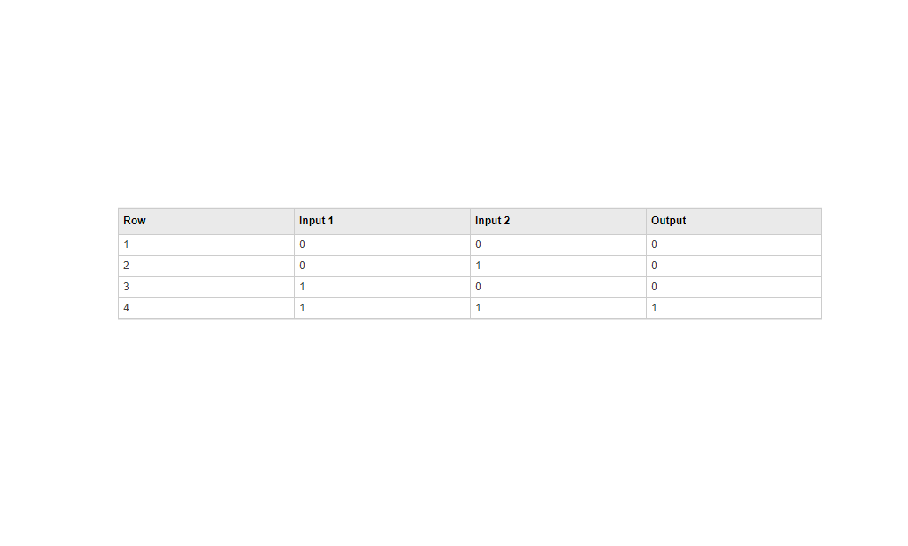

次の表は各出力を生成する入力の組み合わせを示しています。Input というラベルの付いた入力信号は、下の表の入力 1 列に対応します。同様に入力信号 Input 2 は同じ名前の入力 2 列に対応します。これらの値の組み合わせによって、表の出力列のどの行がブロック出力として渡されるかが決まります。たとえば入力ベクトルが [1 0] の場合、入力は第 3 行を参照します。

(2^1*1 + 1) この出力値は 0です。

回路ロジック

このサンプル回路には 3 つの入力があります。加算される 2 つのビット ("a" と "b") とキャリーイン ビット ("c") です。出力は、キャリーアウト ビット (c') と合計ビット (s) の 2 つがあります。

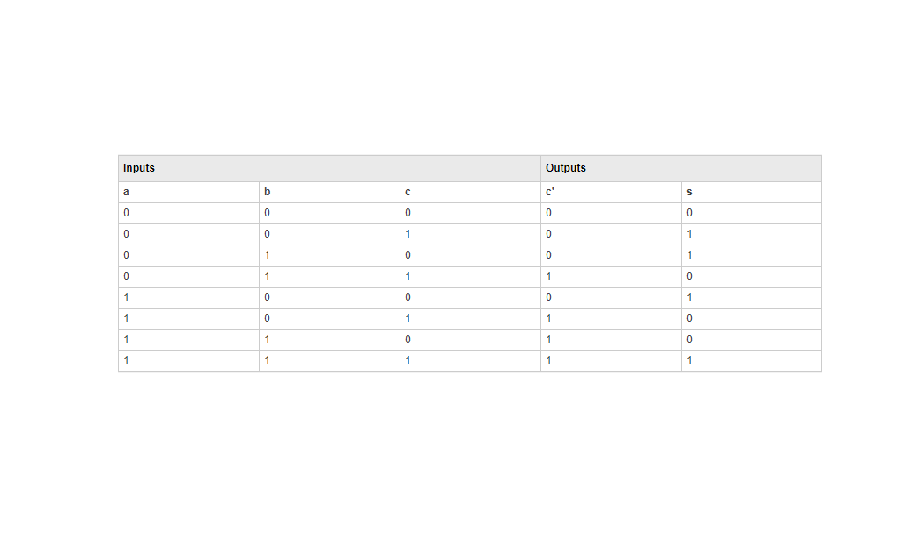

以下に真理値表と、この回路の入力値の組み合わせごとに対応する出力を示します。

この加算器を Combinatorial Logic ブロックで実装するには、[真理値表] パラメーターとして、c' 列と s 列で作られる 8 行 2 列の行列を入力します。ブロックの状態の入力を追加し、ブロックの出力をこの状態入力にフィードバックすることによって、順序回路 (すなわち状態をもつ回路) も Combinatorial Logic ブロックで実装できます。

拡張例

クラッチ ロックアップ モデルの作成

この例では、Simulink® を使用して回転クラッチ システムをモデル化およびシミュレーションする方法を示します。ロックアップ時にシステム ダイナミクスにおいてトポロジーが変化するため、クラッチ システムのモデル化は困難ですが、この例題では、Enabled Subsystem がこのような問題をいかに簡単に処理できるかを示します。クラッチ シミュレーションの作成において重要な Simulink モデル化概念を採用する方法を説明します。設計者は、動的に変化する可能性がある強い不連続性と制約を伴う多くのモデルにこうした概念を適用できます。

• モデルを開く

端子

入力

Port_1 — 入力信号

ベクトル

入力信号。ベクトルとして指定します。Combinatorial Logic ブロックが受け入れる信号のタイプは、[Boolean 論理信号] オプション (boolean データ (対 double) として論理信号を処理を参照) を選択したかどうかによって異なります。このオプションが有効になっている場合、ブロックは Boolean または double データ型の実数信号を受け入れます。

データ型: double | Boolean

出力

Port_2 — 出力信号

スカラー | ベクトル

出力信号。真理値表に double データ型の非ブール値が含まれている場合は double です。それ以外の場合は Boolean です。出力のデータ型は入力のデータ型と同じですが、入力が Boolean であり、真理値表が非ブール値を含んでいる場合、ブロックは double を出力します。

データ型: double | Boolean

パラメーター

真理値表 — 出力の行列

行列

[真理値表] パラメーターとして、すべての可能なブロック出力を定義する行列を指定します。行列の各行には、さまざまな入力要素の組み合わせに対する出力が含まれます。入力の組み合わせのすべてに対して出力を指定する必要があります。列数はブロックの出力数です。

[真理値表] パラメーターは、任意のデータ型 (固定小数点データ型を含む) のブール値 (0 または 1) をとります。表に非ブール値が含まれる場合、表のデータ型は double でなければなりません。

入力数と行数の関係は次のとおりです。

number of rows = 2(number of inputs)

Simulink^® は、入力ベクトル要素から行のインデックスを計算することによって、行列の 1 行を返します。Simulink はゼロの値をもつ入力ベクトル要素が 0 であり、非ゼロの値をもつ要素が 1 である 2 進数を作成し、結果を 1 に加算することによってインデックスを計算します。m 個の要素をもつ入力ベクトル u の場合は、次のようになります。

row index = 1 + u(m)*2⁰ + u(m-1)*2¹ + ... + u(1)*2^m-1

プログラムでの使用

ブロック パラメーター: TruthTable

型: 文字ベクトル

値: 行列

既定の設定: '[0 0;0 1;0 1;1 0;0 1;1 0;1 0;1 1]'

ブロックの特性

データ型	Boolean | double
直達	はい
多次元信号	いいえ
可変サイズの信号	いいえ
ゼロクロッシング検出	いいえ

詳細

モデル カバレッジ

Simulink Coverage™ ライセンスがある場合、Combinatorial Logic ブロックは判定カバレッジと条件カバレッジの対象になります。判定カバレッジでは、ブロックが真理値表の各行を出力するタイム ステップの数を測定します。

少なくとも 1 つのタイム ステップでブロックが真理値表の各行を出力として渡す場合、判定カバレッジは 100% となります。それ以外の場合、判定カバレッジは少なくとも 1 つのタイム ステップで出力された真理値表の値の数を、真理値表の値の総数で除算した値となります。Combinatorial Logic ブロックでは常に少なくとも 1 つの値が真理値表にあるため、達成可能な判定カバレッジの最小値は、1 を真理値表の値の総数で除算した値です。

条件カバレッジでは、各入力が 0 と等しい (偽条件を表す) タイム ステップの数と、各入力が 0 と等しくない (真条件を表す) タイム ステップの数を測定します。Combinatorial Logic ブロックへの入力信号の入力要素が 1 つの場合、判定カバレッジと条件カバレッジは等しくなるため、Simulink Coverage によって判定カバレッジのレポートのみが生成されます。

Simulink Coverage は、入力配列の各要素が少なくとも 1 回真となり、かつ少なくとも 1 回偽となるかどうかを記録します。少なくとも 1 つのタイム ステップですべてのブロック入力が偽となり、かつ少なくとも 1 つのタイム ステップですべてのブロック入力が真となる場合、条件カバレッジは 100% となります。カバレッジの観点では、動作は [演算子] パラメーターが OR に設定された、ベクトルの信号入力をもつ Logical Operator ブロックと同じです。
