firpmord

Parks-McClellan 最適 FIR フィルターの次数推定

ページ内をすべて折りたたむ

構文

[n,fo,ao,w] = firpmord(f,a,dev)
[___] = firpmord(___,fs)
c = firpmord(___,"cell")

説明

[n,fo,ao,w] = firpmord(f,a,dev) は、入力仕様 f、a、および dev を満たす次数推定値 n、正規化された周波数帯域エッジ fo、周波数帯域振幅 ao、および重み w を返します。

[___] = firpmord(___,fs) は、サンプル レート fs を指定します。fs の既定は 2 Hz であり、これはナイキスト周波数が 1 Hz であることを意味します。

例

c = firpmord(___,"cell") は、要素が firpm に対するパラメーターとなる cell 配列 c を返します。

例

例

すべて折りたたむ

ライブ スクリプトを開く

500 Hz の通過帯域カットオフ周波数および 600 Hz の阻止帯域カットオフ周波数をもつ最小次数ローパス フィルターを設計します。サンプル レート 2000 Hz を指定します。阻止帯域の減衰量を 40 dB 以上、通過帯域のリップルを 3 dB 未満に指定する必要があります。

rp = 3;           % Passband ripple in dB
rs = 40;          % Stopband ripple in dB
fs = 2000;        % Sample rate
f = [500 600];    % Cutoff frequencies
a = [1 0];        % Desired amplitudes

偏差を線形単位に変換します。フィルターを設計し、その振幅応答と位相応答を可視化します。

dev = [(10^(rp/20)-1)/(10^(rp/20)+1) 10^(-rs/20)];
[n,fo,ao,w] = firpmord(f,a,dev,fs);
b = firpm(n,fo,ao,w);
freqz(b,1,1024,fs)
title("Lowpass Filter Designed to Specifications")

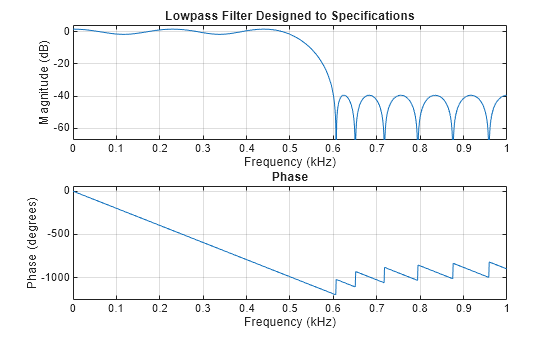

Figure contains 2 axes objects. Axes object 1 with title Phase, xlabel Frequency (kHz), ylabel Phase (degrees) contains an object of type line. Axes object 2 with title Lowpass Filter Designed to Specifications, xlabel Frequency (kHz), ylabel Magnitude (dB) contains an object of type line.

このフィルターでは、阻止帯域の減衰量および通過帯域のリップルがわずかに仕様を満たしていません。firpm への呼び出しに n の代わりに n+1 を使用すると、目的の振幅特性を実現できます。

ライブ スクリプトを開く

1500 Hz の通過帯域カットオフ周波数および 2000 Hz の阻止帯域カットオフ周波数をもつローパス フィルターを設計します。サンプル レートを 8000 Hz に指定します。最大阻止帯域振幅を 0.1、最大通過帯域誤差 (リップル) を 0.01 に指定する必要があります。

[n,fo,ao,w] = firpmord([1500 2000],[1 0],[0.01 0.1],8000);
b = firpm(n,fo,ao,w);

firpmord を使用して cell 配列を生成しても同じ結果を得ることができます。フィルターの周波数応答を可視化します。

c = firpmord([1500 2000],[1 0],[0.01 0.1],8000,"cell");
B = firpm(c{:});
freqz(B,1,1024,8000)

Figure contains 2 axes objects. Axes object 1 with title Phase, xlabel Frequency (kHz), ylabel Phase (degrees) contains an object of type line. Axes object 2 with title Magnitude, xlabel Frequency (kHz), ylabel Magnitude (dB) contains an object of type line.

入力引数

すべて折りたたむ

周波数帯域エッジ。偶数個の要素をもつ実数値ベクトルとして指定します。引数は、[0, Fs/2] の範囲でなければなりません。ここで、Fs はナイキスト周波数です。ベクトルの要素数は、常に 2 の倍数になります。周波数は増加する順でなければなりません。

f に含まれる点での目的の振幅。ベクトルとして指定します。f および a は条件 length(f) = 2length(a) – 2 を満たさなければなりません。

最大許容偏差。a と同じサイズで、間隔 (0; 1) 内の範囲を要素とするベクトルとして指定します。

この引数は、各帯域と推定された Parks-McClellan 最適 FIR フィルターの振幅応答に対する目的の振幅間の最大偏差またはリップルを指定します。

サンプル レート。実数スカラーとして指定します。

出力引数

すべて折りたたむ

フィルター次数の推定値。非負の整数として返されます。

正規化周波数点。実数値のベクトルとして指定します。引数は、[0, 1] の範囲でなければなりません。ここで、1 はナイキスト周波数に対応します。ベクトルの要素数は、常に 2 の倍数になります。周波数は増加する順でなければなりません。

振幅応答。実数値のベクトルとして返されます。

各周波数帯域の適合の調整に使用される重み付け。実数値ベクトルとして指定します。w の長さは、f および a の長さの半分になるため、帯域ごとに厳密に 1 つの重みが存在します。

FIR フィルターのパラメーター。cell 配列として返されます。

アルゴリズム

firpmord 関数は、[1]に示されているアルゴリズムを使用します。この関数は、0 またはナイキスト周波数 fs/2 の近くの帯域エッジでは不正確な結果を生成します。

メモ

  • 場合によっては、firpmord によって次数 n が大きく、または小さく推定されることがあります。フィルターが仕様を満たさない場合、n+1 または n+2 などの大きい次数を試してください。

  • 場合によっては、アルゴリズムはフィルター次数を負の値として推定します。その場合、関数は n を 0 として返します。

参照

[1] Rabiner, Lawrence R., and Otto Herrmann. “The Predictability of Certain Optimum Finite-Impulse-Response Digital Filters.” IEEE® Transactions on Circuit Theory. Vol. 20, Number 4, 1973, pp. 401–408.

[2] Rabiner, Lawrence R., and Bernard Gold. Theory and Application of Digital Signal Processing. Englewood Cliffs, NJ: Prentice-Hall, 1975, pp. 156–157.
