interpstreamspeed

フロー速度 (流れの程度) から流線点を内挿

ページ内をすべて折りたたむ

構文

interpstreamspeed(X,Y,Z,U,V,W,vertices)
interpstreamspeed(U,V,W,vertices)
interpstreamspeed(X,Y,Z,speed,vertices)
interpstreamspeed(speed,vertices)
interpstreamspeed(X,Y,U,V,vertices)
interpstreamspeed(U,V,vertices)
interpstreamspeed(X,Y,speed,vertices)
interpstreamspeed(speed,vertices)
interpstreamspeed(...,sf)
vertsout = interpstreamspeed(...)

説明

interpstreamspeed(X,Y,Z,U,V,W,vertices) は、ベクトル データ U、V、W の大きさに基づいて流線の頂点を内挿します。

U、V、W の座標を定義する配列 X、Y、および Z は、単調でなければなりませんが、等間隔でなくても構いません。また X、Y、および Z は、meshgrid で作成されたかのように、同じ数の要素が含まれていなければなりません。

interpstreamspeed(U,V,W,vertices) は、X、Y、および Z が以下の式によって決定されると仮定します。

[X Y Z] = meshgrid(1:n,1:m,1:p)

ここで、[m n p] = size(U) です。

interpstreamspeed(X,Y,Z,speed,vertices) は、ベクトル場の速度に対して、3 次元配列 speed を使用します。

interpstreamspeed(speed,vertices) は、X、Y、および Z が以下の式によって決定されると仮定します。

[X Y Z] = meshgrid(1:n,1:m,1:p)

ここで、[m n p]=size(speed) です。

interpstreamspeed(X,Y,U,V,vertices) は、ベクトル データ U、V の大きさに基づいて流線の頂点を内挿します。

U と V の座標を定義する配列 X と Y は、単調でなければなりませんが、等間隔でなくても構いません。また X と Y は、meshgrid で作成されたかのように、同じ数の要素が含まれていなければなりません。

interpstreamspeed(U,V,vertices) は、X と Y が以下の式によって決定されると仮定します。

[X Y] = meshgrid(1:n,1:m)

ここで、[M N]=size(U) です。

interpstreamspeed(X,Y,speed,vertices) は、ベクトル場の速度に対して、2 次元配列 speed を使用します。

interpstreamspeed(speed,vertices) は、X と Y が以下の式によって決定されると仮定します。

[X Y] = meshgrid(1:n,1:m)

ここで、[M,N]= size(speed) です。

interpstreamspeed(...,sf) は、sf を使用してベクトル データの大きさをスケーリングして、内挿される頂点の数を制御します。たとえば、sf が 3 の場合、関数 interpstreamspeed は頂点の 1/3 のみを作成します。

vertsout = interpstreamspeed(...) は、頂点の配列の cell 配列を返します。

例

すべて折りたたむ

ライブ スクリプトを開く

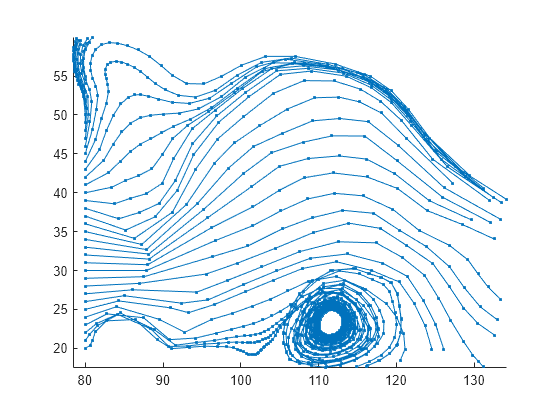

interpstreamspeed で返される点を使って、流線を描画します。ドット マークは各頂点の位置を示しています。広い間隔をもつ頂点からなる流線は、速い流れを示しています。また、密な間隔のものは、ゆっくりした流れを意味しています。

load wind
[sx,sy,sz] = meshgrid(80,20:1:55,5);
verts = stream3(x,y,z,u,v,w,sx,sy,sz);
iverts = interpstreamspeed(x,y,z,u,v,w,verts,0.2);
sl = streamline(iverts);
set(sl,'Marker','.');
axis tight;
view(2);
daspect([1 1 1]);

Figure contains an axes object. The axes object contains 36 objects of type line.

ライブ スクリプトを開く

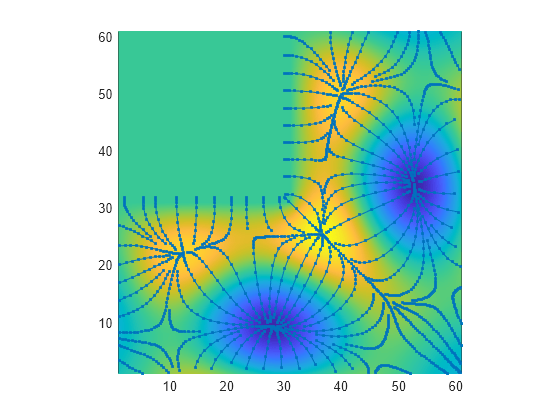

流線に沿った勾配に従って頂点の間隔が変化する様子が表示されるように、流線をプロットします。

z = membrane(6,30);
[u,v] = gradient(z);
pcolor(z);
hold on
[verts,averts] = streamslice(u,v);
iverts = interpstreamspeed(u,v,verts,15);
sl = streamline(iverts);
set(sl,'Marker','.');
shading interp
axis tight
view(2);
daspect([1,1,1]);
hold off

Figure contains an axes object. The axes object contains 99 objects of type surface, line.

拡張機能

すべて展開する

バージョン履歴

R2006a より前に導入
