stream3
3 次元流線データの計算
構文
説明
例
北アメリカ各地での大気の流れの測定値を含む wind データ セットを読み込みます。
3-D 配列
x、y、zは、大気の流れの測定値の場所を表します。3-D 配列
u、v、wは、3-D ベクトル場での大気の流れの速度を表します。
16 個の架空粒子の開始位置を定義します。この場合、粒子はすべて x = 80 からスタートし、20 ～ 50 の範囲の開始 y 位置と 0 ～ 15 の範囲の開始 z 位置をもちます。
load wind
[startX,startY,startZ] = meshgrid(80,20:10:50,0:5:15);大気の流れにおける startX、startY、startZ という一連の開始位置に置かれた架空粒子について、3-D 流線の頂点データを計算します。
verts = stream3(x,y,z,u,v,w,startX,startY,startZ);
streamline を使ってベクトル場の 3-D ボリュームを可視化します。line オブジェクトを変数 lineobj に返します。これにより、後でプロパティを変更できます。
lineobj = streamline(verts); view(3)
特定のラインの特性を変更するには、返されたいずれかの line オブジェクトのプロパティを設定します。たとえば、10 番目のラインの色を緑に変更し、その太さを 3 に変更します。
lineobj(10).Color = "g";
lineobj(10).LineWidth = 3;
北アメリカ各地での大気の流れの測定値を含む wind データ セットを読み込みます。
3-D 配列
x、y、zは、大気の流れの測定値の場所を表します。3-D 配列
u、v、wは、3-D ベクトル場での大気の流れの速度を表します。
16 個の架空粒子の開始位置を定義します。この場合、粒子はすべて x = 80 からスタートし、20 ～ 50 の範囲の開始 y 位置と 0 ～ 15 の範囲の開始 z 位置をもちます。
load wind
[startX,startY,startZ] = meshgrid(80,20:10:50,0:5:15);既定値の 0.1 から 3 にステップ サイズを大きくして、流線分解能を低減します。
step = 3;
大気の流れにおける startX、startY、startZ という一連の開始位置に置かれた架空粒子について、3-D 流線の頂点データを計算します。
verts = stream3(x,y,z,u,v,w,startX,startY,startZ,step);

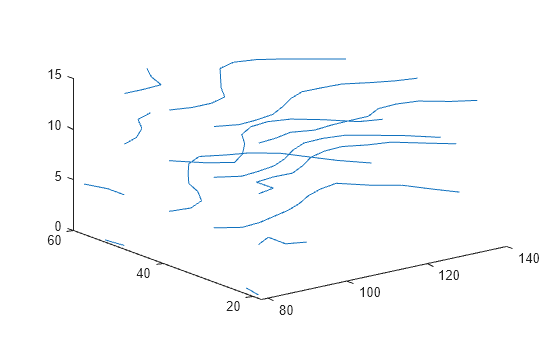

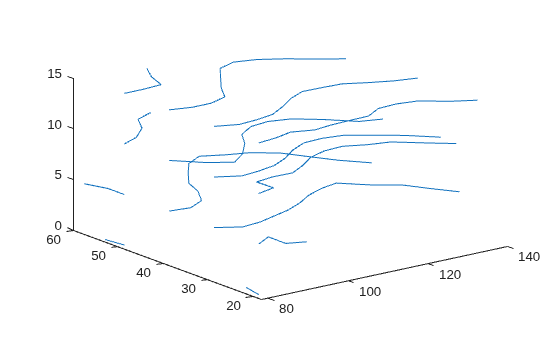

streamline を使ってベクトル場の 3-D ボリュームを可視化します。ステップ サイズが大きいほど、分解能の流線が小さくなります。
streamline(verts) view(3)
北アメリカ各地での大気の流れの測定値を含む wind データ セットを読み込みます。
3-D 配列
x、y、zは、大気の流れの測定値の場所を表します。3-D 配列
u、v、wは、3-D ベクトル場での大気の流れの速度を表します。
16 個の架空粒子の開始位置を定義します。この場合、粒子はすべて x = 80 からスタートし、20 ～ 50 の範囲の開始 y 位置と 0 ～ 15 の範囲の開始 z 位置をもちます。
load wind
[startX,startY,startZ] = meshgrid(80,20:10:50,0:5:15);既定値の 0.1 から 0.01 にステップ サイズを小さくして、流線分解能を増加させます。
step = 0.01;
最初の 1,000 個の頂点が計算された後に計算が終わるように頂点の最大数を設定します。
maxvert = 1000;
大気の流れにおける startX、startY、startZ という一連の開始位置に置かれた架空粒子について、3-D 流線の頂点データを計算します。
verts = stream3(x,y,z,u,v,w,startX,startY,startZ,[step maxvert]);

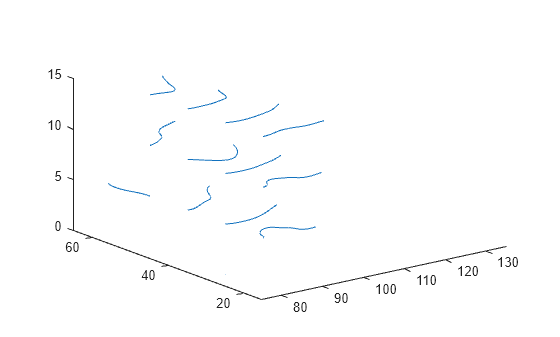

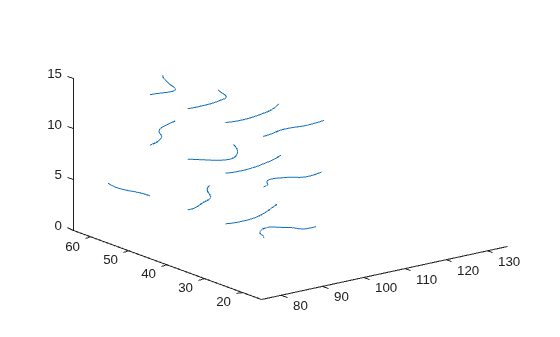

streamline を使ってベクトル場の 3-D ボリュームを可視化します。軸の範囲を設定して、データ値の完全な範囲を表示します。流線は 1,000 個の頂点が計算されると終了するため、流線はデータの完全な範囲を表示する前に停止します。
streamline(verts) xlim([75 135]) ylim([15 65]) zlim([0 15]) view(3)
入力引数
拡張機能
バージョン履歴
R2006a より前に導入
