clabel

等高線図の標高にラベルを付ける

ページ内をすべて折りたたむ

構文

clabel(C,h)

clabel(C,h,v)

clabel(C,h,'manual')

t = clabel(C,h,'manual')

clabel(C)

clabel(C,v)

clabel(C,'manual')

tl = clabel(___)

clabel(___,Name,Value)

説明

clabel(C,h) は現在の等高線図の各等高線に、回転したテキストのラベルを挿入します。等高線にはラベルを収める十分な長さが必要であり、不十分な場合、clabel はラベルを挿入しません。等高線行列 C がない場合は、C を [] で置き換えます。

clabel(C,h,v) は、ベクトル v で指定される等高線レベルにラベルを付けます。

clabel(C,h,'manual') は、マウスで選択された位置にラベルを付けます。マウスをクリックするか、スペースキーを押すと、十字カーソルの中心に最も近い等高線にラベルが付きます。ラベル付けを終了するには、カーソルが Figure ウィンドウ内にあるときに Return キーを押します。

t = clabel(C,h,'manual') は作成された text オブジェクトを返します。

clabel(C) は、等高線に '+' 記号と縦向きのテキストのラベルを付けます。

clabel(C,v) は、ベクトル v で指定された等高線レベルに縦向きのラベルを追加します。

clabel(C,'manual') は、マウスで選択された位置に縦向きのラベルを追加します。マウスをクリックするか、スペースキーを押すと、十字カーソルの中心に最も近い等高線にラベルが付きます。ラベル付けを終了するには、カーソルが Figure ウィンドウ内にあるときに Return キーを押します。

tl = clabel(___) は、作成された text オブジェクトと line オブジェクトを返します。contour オブジェクト h を含まない前述の構文にある、任意の入力引数の組み合わせが使用できます。

clabel(___,Name,Value) は、Name,Value のペアの引数を 1 つ以上使用してラベルの外観を変更します。前述の構文の、任意の入力引数の組み合わせが使用できます。たとえば 'FontSize',14 はフォントサイズを 14 ポイントに設定します。

例

すべて折りたたむ

等高線図のレベルのラベル

ライブスクリプトを開く

等高線図を作成し、等高線行列 C と contour オブジェクト h を取得します。その後、等高線図にラベルを付けます。

[x,y,z] = peaks;
[C,h] = contour(x,y,z);
clabel(C,h)

Figure contains an axes object. The axes object contains an object of type contour.

特定の等高線レベルにラベルを付ける

ライブスクリプトを開く

等高線レベルが 2 または 6 の等高線にのみラベルを付けます。

[x,y,z] = peaks;
[C,h] = contour(x,y,z);
v = [2,6];
clabel(C,h,v)

Figure contains an axes object. The axes object contains an object of type contour.

等高線ラベルのプロパティの設定

ライブスクリプトを開く

Name,Value のペアの引数を使用して、ラベルのフォントサイズを 15 ポイントに、色を赤に設定します。

[x,y,z] = peaks;
[C,h] = contour(x,y,z);
clabel(C,h,'FontSize',15,'Color','red')

Figure contains an axes object. The axes object contains an object of type contour.

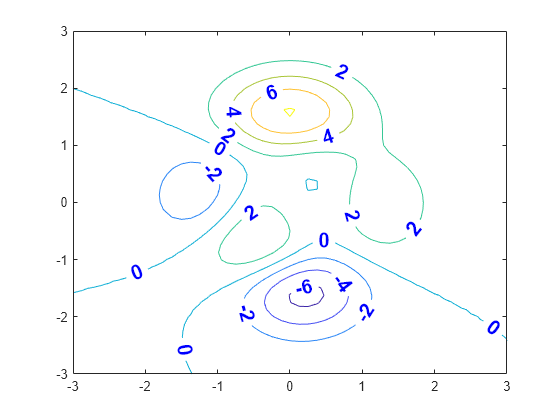

追加のプロパティを設定するには、clabel コマンドを再実行します。たとえば、フォントを太字に設定し、色を青に変更します。

clabel(C,h,'FontWeight','bold','Color','blue')

Figure contains an axes object. The axes object contains an object of type contour.

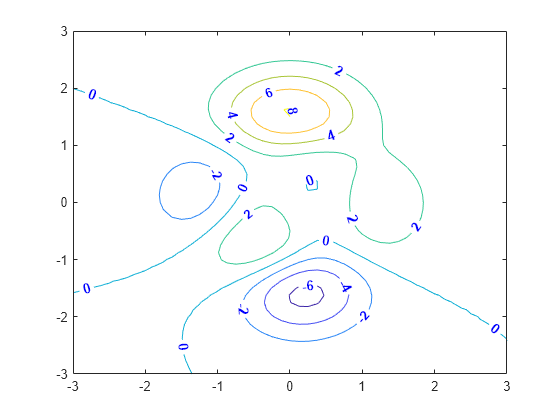

'default' キーワードを使用して、フォントサイズを既定のサイズに戻します。

clabel(C,h,'FontSize','default')

Figure contains an axes object. The axes object contains an object of type contour.

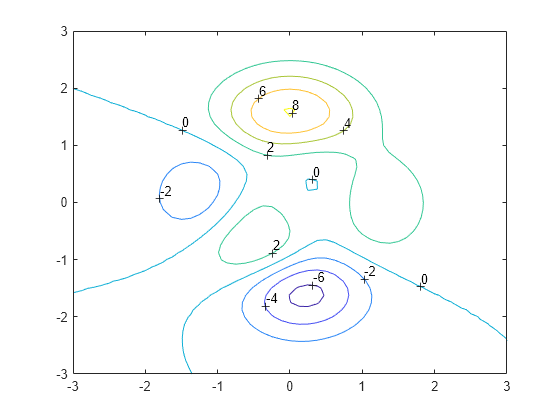

垂直テキストを使用して等高線図にラベルを付ける

ライブスクリプトを開く

等高線図を作成し、等高線行列 C を返します。その後、等高線にラベルを付けます。

[x,y,z] = peaks;
C = contour(x,y,z);
clabel(C)

Figure contains an axes object. The axes object contains 25 objects of type contour, line, text.

入力引数

すべて折りたたむ

`C` — 等高線行列
2 行の行列

等高線行列。contour、contour3、contourf のいずれかの関数から返されます。C には、等高線を定義するデータが格納されます。等高線行列の詳細については、ContourMatrix を参照してください。

メモ

関数 clabel に contour オブジェクト h を渡す場合は、C を [] に置き換えることができます。たとえば、clabel([],h) を使用します。

`h` — contour オブジェクト
contour オブジェクト

contour オブジェクト。contour、contour3、contourf のいずれかの関数から返されます。

`v` — 等高線レベル値
ベクトル

等高線レベル値。個々の値の行または列ベクトルとして指定します。

例: [0 10 20]

名前と値の引数

引数のオプションのペアを Name1=Value1,...,NameN=ValueN として指定します。ここで Name は引数名で、Value は対応する値です。名前と値の引数は他の引数の後になければなりませんが、ペアの順序は重要ではありません。

R2021a より前では、コンマを使用してそれぞれの名前と値を区切り、Name を引用符で囲みます。

例: clabel(C,h,'Color','red','FontSize',12) は赤色、12 ポイントのラベルを指定します。

clabel は、LabelSpacing プロパティおよびテキストプロパティのサブセットをサポートします。

`LabelSpacing` — ラベルの間隔
スカラー

ラベルの間隔。ポイント単位のスカラー値として指定します。

メモ

このオプションは、clabel(C,h) または clabel(C,h,v) の構文で使用します。他の構文はこのオプションをサポートしていません。

例: clabel(C,h,'LabelSpacing',100)

`Color` — テキストの色
`[0 0 0]` (既定値) | RGB 3 成分 | 16 進数カラーコード | `'r'` | `'g'` | `'b'` | ...

テキストの色。RGB 3 成分、16 進数カラーコード、色名、または省略名として指定します。既定値 [0 0 0] は、黒に相当します。

カスタム色を使用する場合は、RGB 3 成分または 16 進数カラーコードを指定します。

RGB 3 成分は、色の赤、緑、青成分の強度を指定する 3 成分の行ベクトルです。強度値は [0,1] の範囲でなければなりません。たとえば [0.4 0.6 0.7] のようになります。
16 進数カラーコードは、ハッシュ記号 (#) で始まり、3 桁または 6 桁の 0 から F までの範囲の 16 進数が続く string スカラーまたは文字ベクトルです。この値は大文字と小文字を区別しません。したがって、カラーコード "#FF8800"、"#ff8800"、"#F80"、および "#f80" は等価です。

あるいは、名前を使用して一部の一般的な色を指定できます。次の表に、名前の付いた色オプション、等価の RGB 3 成分、および 16 進数カラーコードを示します。

色名	省略名	RGB 3 成分	16 進数カラーコード	外観
`"red"`	`"r"`	`[1 0 0]`	`"#FF0000"`
`"green"`	`"g"`	`[0 1 0]`	`"#00FF00"`
`"blue"`	`"b"`	`[0 0 1]`	`"#0000FF"`
`"cyan"`	`"c"`	`[0 1 1]`	`"#00FFFF"`
`"magenta"`	`"m"`	`[1 0 1]`	`"#FF00FF"`
`"yellow"`	`"y"`	`[1 1 0]`	`"#FFFF00"`
`"black"`	`"k"`	`[0 0 0]`	`"#000000"`
`"white"`	`"w"`	`[1 1 1]`	`"#FFFFFF"`
`"none"`	該当なし	該当なし	該当なし	色なし

MATLAB^® の多くのタイプのプロットで使用されている既定の色の RGB 3 成分および 16 進数カラーコードを次に示します。

RGB 3 成分	16 進数カラーコード	外観
`[0 0.4470 0.7410]`	`"#0072BD"`
`[0.8500 0.3250 0.0980]`	`"#D95319"`
`[0.9290 0.6940 0.1250]`	`"#EDB120"`
`[0.4940 0.1840 0.5560]`	`"#7E2F8E"`
`[0.4660 0.6740 0.1880]`	`"#77AC30"`
`[0.3010 0.7450 0.9330]`	`"#4DBEEE"`
`[0.6350 0.0780 0.1840]`	`"#A2142F"`

例: 'blue'

例: [0 0 1]

例: '#0000FF'

`EdgeColor` — テキストボックスの外枠の色
`'none'` (既定値) | RGB 3 成分 | 16 進数カラーコード | `'r'` | `'g'` | `'b'` | ...

テキストボックスの外枠の色。'none'、RGB 3 成分、16 進数カラーコード、色名、または省略名として指定します。

カスタム色を使用する場合は、RGB 3 成分または 16 進数カラーコードを指定します。

RGB 3 成分は、色の赤、緑、青成分の強度を指定する 3 成分の行ベクトルです。強度値は [0,1] の範囲でなければなりません。たとえば [0.4 0.6 0.7] のようになります。
16 進数カラーコードは、ハッシュ記号 (#) で始まり、3 桁または 6 桁の 0 から F までの範囲の 16 進数が続く string スカラーまたは文字ベクトルです。この値は大文字と小文字を区別しません。したがって、カラーコード "#FF8800"、"#ff8800"、"#F80"、および "#f80" は等価です。

あるいは、名前を使用して一部の一般的な色を指定できます。次の表に、名前の付いた色オプション、等価の RGB 3 成分、および 16 進数カラーコードを示します。

色名	省略名	RGB 3 成分	16 進数カラーコード	外観
`"red"`	`"r"`	`[1 0 0]`	`"#FF0000"`
`"green"`	`"g"`	`[0 1 0]`	`"#00FF00"`
`"blue"`	`"b"`	`[0 0 1]`	`"#0000FF"`
`"cyan"`	`"c"`	`[0 1 1]`	`"#00FFFF"`
`"magenta"`	`"m"`	`[1 0 1]`	`"#FF00FF"`
`"yellow"`	`"y"`	`[1 1 0]`	`"#FFFF00"`
`"black"`	`"k"`	`[0 0 0]`	`"#000000"`
`"white"`	`"w"`	`[1 1 1]`	`"#FFFFFF"`
`"none"`	該当なし	該当なし	該当なし	色なし

MATLAB の多くのタイプのプロットで使用されている既定の色の RGB 3 成分および 16 進数カラーコードを次に示します。

RGB 3 成分	16 進数カラーコード	外観
`[0 0.4470 0.7410]`	`"#0072BD"`
`[0.8500 0.3250 0.0980]`	`"#D95319"`
`[0.9290 0.6940 0.1250]`	`"#EDB120"`
`[0.4940 0.1840 0.5560]`	`"#7E2F8E"`
`[0.4660 0.6740 0.1880]`	`"#77AC30"`
`[0.3010 0.7450 0.9330]`	`"#4DBEEE"`
`[0.6350 0.0780 0.1840]`	`"#A2142F"`

例: clabel(C,h,'EdgeColor','k')

`BackgroundColor` — 背景色
`'none'` (既定値) | RGB 3 成分 | 16 進数カラーコード | `'r'` | `'g'` | `'b'` | ...

テキストボックスの背景色。'none'、RGB 3 成分、16 進数カラーコード、色名、または省略名として指定します。

カスタム色を使用する場合は、RGB 3 成分または 16 進数カラーコードを指定します。

RGB 3 成分は、色の赤、緑、青成分の強度を指定する 3 成分の行ベクトルです。強度値は [0,1] の範囲でなければなりません。たとえば [0.4 0.6 0.7] のようになります。
16 進数カラーコードは、ハッシュ記号 (#) で始まり、3 桁または 6 桁の 0 から F までの範囲の 16 進数が続く string スカラーまたは文字ベクトルです。この値は大文字と小文字を区別しません。したがって、カラーコード "#FF8800"、"#ff8800"、"#F80"、および "#f80" は等価です。

あるいは、名前を使用して一部の一般的な色を指定できます。次の表に、名前の付いた色オプション、等価の RGB 3 成分、および 16 進数カラーコードを示します。

色名	省略名	RGB 3 成分	16 進数カラーコード	外観
`"red"`	`"r"`	`[1 0 0]`	`"#FF0000"`
`"green"`	`"g"`	`[0 1 0]`	`"#00FF00"`
`"blue"`	`"b"`	`[0 0 1]`	`"#0000FF"`
`"cyan"`	`"c"`	`[0 1 1]`	`"#00FFFF"`
`"magenta"`	`"m"`	`[1 0 1]`	`"#FF00FF"`
`"yellow"`	`"y"`	`[1 1 0]`	`"#FFFF00"`
`"black"`	`"k"`	`[0 0 0]`	`"#000000"`
`"white"`	`"w"`	`[1 1 1]`	`"#FFFFFF"`
`"none"`	該当なし	該当なし	該当なし	色なし

MATLAB の多くのタイプのプロットで使用されている既定の色の RGB 3 成分および 16 進数カラーコードを次に示します。

RGB 3 成分	16 進数カラーコード	外観
`[0 0.4470 0.7410]`	`"#0072BD"`
`[0.8500 0.3250 0.0980]`	`"#D95319"`
`[0.9290 0.6940 0.1250]`	`"#EDB120"`
`[0.4940 0.1840 0.5560]`	`"#7E2F8E"`
`[0.4660 0.6740 0.1880]`	`"#77AC30"`
`[0.3010 0.7450 0.9330]`	`"#4DBEEE"`
`[0.6350 0.0780 0.1840]`	`"#A2142F"`

例: clabel(C,h,'BackgroundColor','g')

`FontSize` — フォントサイズ
`10` (既定値) | 0 より大きいスカラー値

フォントサイズ。0 より大きいスカラー値として指定します。既定では、フォントサイズにはポイント単位を使用します。1 ポイントは 1/72 インチです。ただし、一部の構文では FontUnits プロパティを使用してフォントの単位を変更できます。

例: clabel(C,h,'FontSize',15)

`FontName` — フォント名
サポートされているフォント名 | `"FixedWidth"`

フォント名。サポートされているフォント名または "FixedWidth" として指定します。テキストを正しく表示し印刷するには、システムでサポートされているフォントを選択しなければなりません。既定のフォントは、オペレーティングシステムとロケールによって異なります。

どのロケールでもテキストが整って見える固定幅のフォントを使用するには、"FixedWidth" を使用します。固定幅フォントは、ルートの FixedWidthFontName プロパティによって決まります。ルートの FixedWidthFontName プロパティを設定すると、表示内容が新しいフォントを使用して直ちに更新されます。

`FontAngle` — 文字の傾斜
`'normal'` (既定値) | `'italic'`

文字の傾斜。'normal' または 'italic' として指定します。

すべてのフォントに両方のフォントスタイルがあるとは限りません。そのため、イタリックフォントを指定しても標準フォントと変わらない場合があります。

`FontWeight` — 文字の太さ
`'normal'` (既定値) | `'bold'`

文字の太さ。'normal' または 'bold' として指定します。

MATLAB ではフォントは、FontWeight プロパティを使用して、ユーザーのシステムで使用可能なフォントから選択します。すべてのフォントに太字があるとは限りません。そのため、太字フォントを指定しても標準フォントの太さと変わらない場合があります。

`FontSmoothing` — フォントの平滑化
`'on'` (既定値) | on/off logical 値

フォントの平滑化。'on' または 'off' もしくは数値または logical 1 (true) または 0 (false) として指定します。'on' の値は true と等価であり、'off' は false と等価です。したがって、このプロパティの値を logical 値として使用できます。値は matlab.lang.OnOffSwitchState 型の on/off logical 値として格納されます。

'on' — フォントの平滑化を適用します。テキスト文字のギザギザした外観を減らし、テキストを読みやすくします。
'off' — フォントの平滑化を適用しません。

例: clabel(C,h,'FontSmoothing','on')

メモ

名前と値の引数 FontSmoothing は、将来のリリースでは効果がありません。フォントの平滑化は、この値にかかわらず有効です。

`FontUnits` — フォントサイズの単位
`'points'` (既定値) | `'inches'` | `'centimeters'` | `'characters'` | `'normalized'` | `'pixels'`

フォントサイズの単位。次の表のいずれかの値を指定します。

`Units`	説明
`'points'`	ポイント。1 ポイントは 1/72 インチです。
`'inches'`	インチ。
`'centimeters'`	センチメートル。
`'characters'`	既定のシステムフォントの文字サイズを基準にします。文字の幅 = 文字 `x` の幅。文字の高さ = 2 行のテキストのベースライン間の距離。
`'normalized'`	フォントサイズを座標軸の高さに対する割合として解釈します。座標軸のサイズを変更すると、それに合わせてフォントサイズが変更されます。たとえば、`FontSize` が正規化された単位の `0.1` である場合、テキストは座標軸の高さの 1/10 になります。
`'pixels'`	ピクセル。 R2015b 以降、Windows^® および Macintosh システムにおいて、ピクセル単位の距離はシステム解像度に依存しません。 Windows システムの 1 ピクセルは 1/96 インチです。 Macintosh システムの 1 ピクセルは 1/72 インチです。 Linux^® システムでは、ピクセルのサイズは使用しているシステムの解像度によって決まります。

1 回の関数呼び出しでフォントサイズとフォントの単位の両方を設定する場合は、指定したフォントサイズが正しく解釈されるように、先に FontUnits プロパティを設定しなければなりません。

メモ

clabel(C,h) および clabel(C,h,v) の構文はこのオプションをサポートしていません。常に既定値であるポイント単位を使用します。

例: clabel(C,'FontUnits','normalized')

`Rotation` — テキストの方向
`0` (既定値) | スカラー

テキストの方向。度単位のスカラー値として指定します。既定の回転 0 度は、テキストを水平にします。垂直テキストの場合、このプロパティを 90 または -90 に設定します。正の角度はテキストを反時計回りに回転させます。負の角度はテキストを時計回りに回転させます。

メモ

clabel(C,h) および clabel(C,h,v) の構文はこのオプションをサポートしていません。その代わり、回転したテキストを等高線に挿入します。各ラベルは、対応する等高線の局所的な方向と一致するよう回転します。

例: clabel(C,'Rotation',90)

`Interpreter` — テキスト文字の解釈
`'tex'` (既定値) | `'latex'` | `'none'`

テキスト文字の解釈。次の値の 1 つとして指定します。

'tex' — TeX マークアップを使用してテキストを表示します。
'latex' — LaTeX マークアップを使用してテキストを表示します。
'none' — リテラル文字を表示します。

ラベルは数値テキストであるため、このプロパティの効果はフォントのスタイルと太さのわずかな変更に限られます。

例: clabel(C,h,'Interpreter','latex')

`LineStyle` — テキストボックスの外枠のラインスタイル
`'-'` (既定値) | `'--'` | `':'` | `'-.'` | `'none'`

テキストボックスの外枠のラインスタイル。次の表のラインスタイルのいずれかとして指定します。

ラインスタイル	説明	結果として得られる線
`"-"`	実線
`"--"`	破線
`":"`	点線
`"-."`	一点鎖線
`"none"`	ラインなし	ラインなし

例: clabel(C,h,'LineStyle','--')

`LineWidth` — テキストボックスの外枠の幅
`0.5` (既定値) | スカラー

テキストボックスの外枠の幅。ポイント単位のスカラー値として指定します。1 ポイントは 1/72 インチです。

例: clabel(C,h,'LineWidth',1)

`Margin` — テキストボックス内のテキスト周囲の余白
`3` (既定値) | スカラー

テキストボックス内のテキスト周囲の余白。ポイント単位のスカラー値として指定します。

MATLAB は、Extent プロパティ値に Margin プロパティ値を加えた値を使用してテキストボックスのサイズを決定します。

例: clabel(C,h,'Margin',4)

出力引数

すべて折りたたむ

`t` — text オブジェクト
ベクトル

text オブジェクト。ベクトルとして返されます。この text オブジェクトの String プロパティには、表示する等高線値が格納されます。

`tl` — text オブジェクトと line オブジェクト
ベクトル

text オブジェクトと line オブジェクト。ベクトルとして返されます。この text オブジェクトの String プロパティには、表示する等高線値が格納されます。line オブジェクトは '+' 記号に対応します。

拡張機能

GPU 配列
Parallel Computing Toolbox™ を使用してグラフィックス処理装置 (GPU) 上で実行することにより、コードを高速化します。

使用上の注意事項および制限事項:

この関数は GPU 配列を受け入れますが、GPU 上では実行されません。

詳細については、GPU での MATLAB 関数の実行 (Parallel Computing Toolbox)を参照してください。

分散配列
Parallel Computing Toolbox™ を使用して、クラスターの結合メモリ上で大きなアレイを分割します。

使用上の注意事項および制限事項:

この関数は分散配列に対して演算を行いますが、クライアントの MATLAB で実行されます。

詳細については、分散配列を使用した MATLAB 関数の実行 (Parallel Computing Toolbox)を参照してください。

バージョン履歴

R2006a より前に導入

すべて展開する

R2023b: `Color` の名前と値の引数を設定すると、`Contour` オブジェクトの `LabelColor` も設定される

関数 clabel を呼び出す際に Color の名前と値の引数を設定すると、Contour オブジェクトの LabelColor プロパティが指定したカラー値に更新されます。

R2022a: `FontSmoothing` は将来のリリースでは効果なし

名前と値の引数 FontSmoothing は、将来のリリースでは効果がありません。フォントの平滑化は、この引数の値にかかわらず、すべての等高線ラベルで有効です。

参考

関数

contour | contourc | contourf | contour3

プロパティ

Text のプロパティ
