地理座標軸とチャートのベースマップへのアクセス

MathWorks® では、地理座標軸およびチャートで使用するために、いくつかのベースマップが提供されています。ベースマップは、2 トーン表示、カラー地形表示、高ズームレベル表示などのさまざまなマップ オプションを備えています。6 つのベースマップは、Natural Earth を使用して作成されたタイル表示のデータセットです。5 つのベースマップは、Esri® によってホストされる高ズームレベルのマップです。ベースマップ オプションの詳細については、geobasemap を参照してください。

地理座標軸またはチャートにベースマップを指定するには、次のいずれかを行うことができます。

  • 関数 geobasemap を使用する。

  • GeographicAxes または GeographicBubbleChart オブジェクトの Basemap プロパティを設定する。

Mapping Toolbox™ 関数 addToolbarMapButton (Mapping Toolbox) を使用して、座標軸ツール バーにベースマップ ピッカーを追加することもできます。

MATLAB® には 1 つのベースマップがインストールされており、これは 'darkwater' という 2 トーン マップです。このベースマップの使用にインターネット アクセスは必要ありません。既定のベースマップ 'streets-light' を含めて、他のベースマップの使用にはインターネット アクセスが必要です。

インターネット経由でベースマップにアクセスできない場合は、プロキシ サーバー設定を確認します。プロキシ サーバー設定の指定の詳細については、プロキシ サーバー設定に対する MATLAB Web 基本設定の使用を参照してください。

信頼性の高いインターネットへのアクセスがない場合、またはマップの応答性向上が求められる場合は、'darkwater' ベースマップを使用してプロットするか、選択したベースマップをローカル システムにダウンロードできます。

地理プロットでの "darkwater" の表示

geoplotgeoscatter などの関数を使ってプロットする際に "darkwater" ベースマップを表示するには、geobasemap を呼び出します。

lat1 = [33.448 29.424 32.716 32.777 37.338];
lon1 = [-112.074 -98.494 -117.161 -96.797 -121.886];
geoscatter(lat1,lon1,"*")
geobasemap darkwater

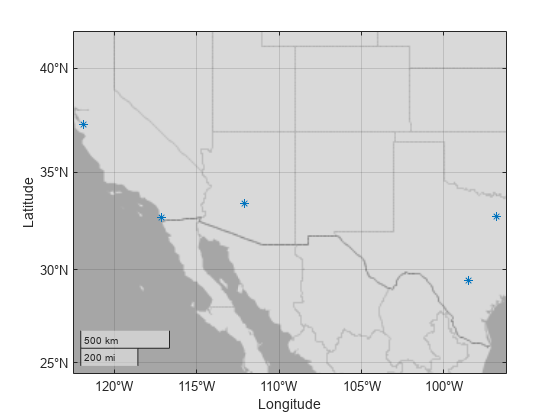

Figure contains an axes object. The axes object contains an object of type scatter.

あるいは、地理座標軸のセットを作成して、名前と値のペア Basemap を指定することができます。

figure
lat2 = [40.713 34.052 41.878 29.760 39.952];
lon2 = [-74.006 -118.244 -87.630 -95.370 -75.165];
geoaxes("Basemap","darkwater")
geoscatter(lat2,lon2,"*")

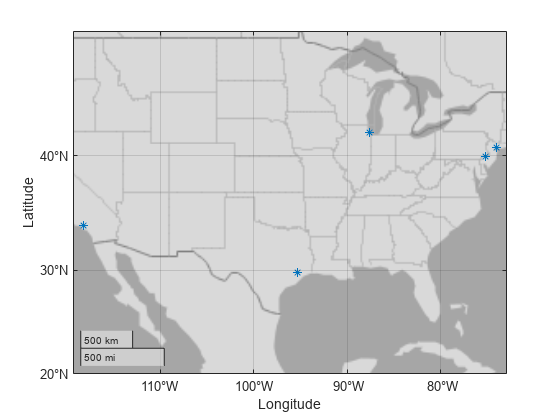

Figure contains an axes object. The axes object contains an object of type scatter.

また、MATLAB セッション中に、geoplotgeoscatter、および geodensityplot で作成されたすべてのプロットの既定のベースマップを変更することもできます。

set(groot,"defaultGeoaxesBasemap","darkwater")

地理バブル チャートでの "darkwater" の表示

地理バブル チャートに "darkwater" を表示するには、名前と値の引数 Basemap を使用して geobubble を呼び出します。

tsunamis = readtable("tsunamis.xlsx");
geobubble(tsunamis,"Latitude","Longitude","Basemap","darkwater")

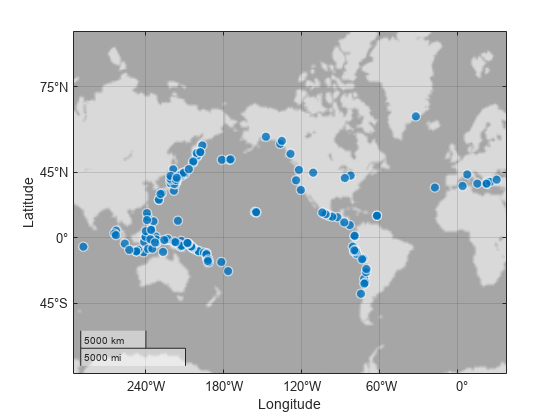

Figure contains an object of type geobubble.

あるいは、geobasemap を使用してベースマップを指定することができます。

counties = readtable("counties.xlsx");
geobubble(counties,"Latitude","Longitude")
geobasemap darkwater

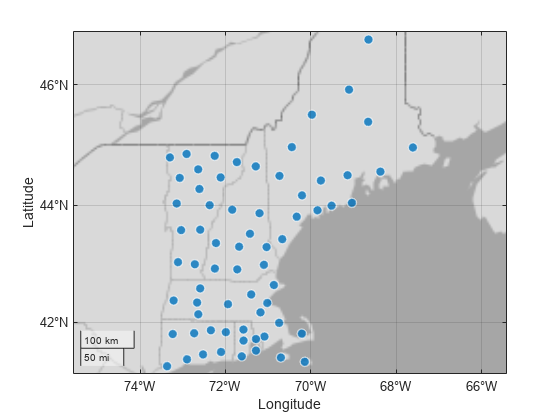

Figure contains an object of type geobubble.

ベースマップのダウンロード

アドオン エクスプローラーを使用してベースマップをローカル システムにダウンロードします。Esri の提供する 5 つの高ズームレベルのベースマップは、ダウンロードできません。

  1. MATLAB [ホーム] タブの [環境] セクションで、[アドオン]、[アドオンの入手] をクリックします。

  2. アドオン エクスプローラーで [MathWorks オプション機能] セクションまでスクロールし、[すべて表示] をクリックして、ベースマップ パッケージを探します。また、(次の表に示される) 名前でベースマップ アドオンを検索するか、または [タイプでフィルター][オプション機能] をクリックすることもできます。

  3. ダウンロードするベースマップ データ パッケージを選択します。

    ベースマップの名前ベースマップ データ パッケージ名
    'bluegreen'MATLAB Basemap Data - bluegreen
    'grayland'MATLAB Basemap Data - grayland
    'colorterrain'MATLAB Basemap Data - colorterrain
    'grayterrain'MATLAB Basemap Data - grayterrain
    'landcover'MATLAB Basemap Data - landcover

ベースマップのキャッシュ動作

ベースマップにインターネット経由でアクセスする際、MATLAB ではベースマップ タイルを一時的にキャッシュすることでパフォーマンスを向上させます。このキャッシュ動作により、マップ内でパンやズームを行っても、プログラムはそれぞれのタイルを 1 回ダウンロードするだけで済みます。インターネットへの接続が失われても、マップ タイルがローカルに保存されているため、既に表示したマップの各部は引き続き表示できます。

インターネットに接続していない状態で、以前に表示したことがないマップの一部を表示しようとした場合、それら領域のタイルはキャッシュ内にありません。Natural Earth を使用して作成されたベースマップの場合、プログラムは欠落しているタイルを 'darkwater' ベースマップからのタイルに置き換えます。

Esri で提供される高ズームレベルのベースマップの場合、プログラムは限られた数のタイルをキャッシュし、キャッシュされたタイルは一定時間の後に期限切れとなります。キャッシュされていない高ズームレベルのベースマップの領域を表示しようとすると、空白のマップ タイルが表示されます。地理チャートは、これらの欠落したタイルに対し 'darkwater' からのタイルを使用しません。
