ind2gray

インデックス付きイメージをグレースケール イメージに変換

ページ内をすべて折りたたむ

構文

I = ind2gray(X,cmap)

説明

例

I = ind2gray(X,cmap) は、インデックス付きイメージ X とカラーマップ cmap をグレースケール イメージ I に変換します。関数 ind2gray は、輝度を変更しないで、入力イメージから色相と彩度情報を取り去ります。

例

すべて折りたたむ

ライブ スクリプトを開く

インデックス付きイメージをワークスペースに読み込みます。

[X, map] = imread('trees.tif');

ind2gray を使用して、イメージをグレースケールに変換します。

I = ind2gray(X,map);

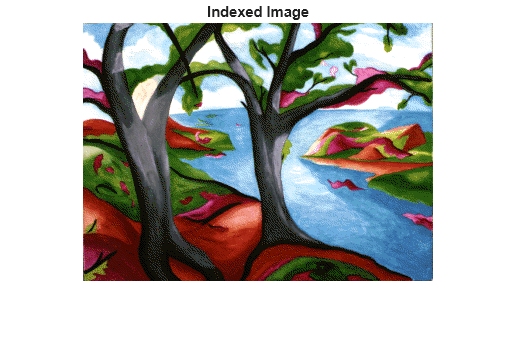

インデックス付きイメージと変換されたグレースケール イメージを表示します。

imshow(X,map)
title('Indexed Image')

Figure contains an axes object. The axes object with title Indexed Image contains an object of type image.

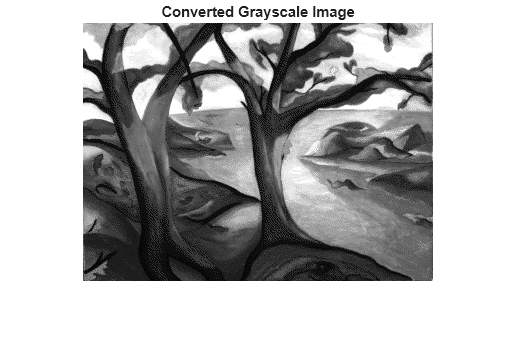

figure
imshow(I)
title('Converted Grayscale Image')

Figure contains an axes object. The axes object with title Converted Grayscale Image contains an object of type image.

入力引数

すべて折りたたむ

インデックス付きイメージ。任意のサイズと次元の数値配列として指定します。

データ型: single | double | uint8 | uint16

インデックス付きイメージ X に関連付けられたカラーマップ。範囲 [0, 1] の値をもつ c 行 3 列の数値行列として指定します。各行は、カラーマップの単一色を構成する赤、緑、青の成分を指定する 3 要素の RGB 3 成分です。

データ型: double

出力引数

すべて折りたたむ

グレースケール イメージ。数値配列として指定します。I のサイズ、次元とクラスは X と同じです。

アルゴリズム

ind2gray は、色相と彩度成分 (I と Q) を 0 に設定し、関数 rgb2ntsc を使用して、カラーマップを NTSC 座標に変換し、グレー カラーマップを作成します。ind2gray は、イメージ X のインデックスをグレー カラーマップのグレースケール強度値に変換します。

拡張機能

バージョン履歴

R2006a より前に導入
