Point

点の関心領域

このページをすべて展開する

説明

Point オブジェクトは、点の関心領域 (ROI) の位置を指定します。この ROI に対し、外観や対話型動作をカスタマイズできます。

キーボードショートカットを含むROI の使用方法の詳細については、ヒントを参照してください。

Blue Point ROI drawn near the center of an object in an image.

作成

Point オブジェクトは次の 2 つの方法で作成できます。詳細については、ROI の形状の作成を参照してください。

関数 drawpoint を使用。ROI の作成と外観の設定を 1 つのコマンドで行う場合、この関数を使用します。ROI の位置は、マウスを使ってイメージの上に ROI を描画することで対話形式で指定することも、名前と値の引数を使用してプログラムで指定することもできます。
ここで説明する関数 images.roi.Point を使用。ROI の位置を指定する前に ROI の外観や動作を指定する場合、この関数を使用します。位置は、オブジェクトを作成した後に、関数 draw を使用して対話形式で指定するか、オブジェクトのプロパティを変更してプログラムで指定することができます。

構文

roi = images.roi.Point

roi = images.roi.Point(ax)

roi = images.roi.Point(___,Name,Value)

説明

例

roi = images.roi.Point は、既定のプロパティを使用して Point オブジェクトを作成します。

roi = images.roi.Point(ax) は、ax で指定される座標軸に ROI オブジェクトを作成します。

roi = images.roi.Point(___,Name,Value) は、名前と値の引数を使用して ROI のプロパティを設定します。複数の名前と値の引数を指定できます。各プロパティ名を一重引用符で囲みます。

例: images.roi.Point('Color','y') は、黄色の Point オブジェクトを作成します。

入力引数

すべて展開する

`ax` — ROI の親
`gca` (既定値) | `Axes` オブジェクト | `UIAxes` オブジェクト

ROI の親。Axes オブジェクトまたは UIAxes オブジェクトとして指定します。重要な制限など UIAxes で ROI を使用する方法の詳細については、App Designer を使って作成したアプリでの ROI の使用を参照してください。

プロパティ

すべて展開する

`Color` — ROI の色
`[0 0.4470 0.7410]` (既定値) | RGB 3 成分 | 色の名前 | 色の省略名

ROI の色。RGB 3 成分、色の名前、または色の省略名として指定します。

RGB 3 成分を使用すると、任意の色を指定できます。RGB 3 成分は、色の赤、緑、青の成分の強度を指定する 3 つの要素から成る行ベクトルです。強度は [0, 1] の範囲でなければなりません。

いくつかの一般的な色については、色の名前を string スカラーまたは文字ベクトルとして指定できます。次の表に、名前付きの色のオプション、およびそれと等価な RGB 3 成分を示します。

色の名前	省略名	RGB 3 成分
`"red"`	`"r"`	`[1 0 0]`
`"green"`	`"g"`	`[0 1 0]`
`"blue"`	`"b"`	`[0 0 1]`
`"cyan"`	`"c"`	`[0 1 1]`
`"magenta"`	`"m"`	`[1 0 1]`
`"yellow"`	`"y"`	`[1 1 0]`
`"black"`	`"k"`	`[0 0 0]`
`"white"`	`"w"`	`[1 1 1]`

以下に、MATLAB^® がさまざまなタイプのプロットで使用する既定の色の RGB 3 成分を示します。

RGB 3 成分	外観
`[0 0.4470 0.7410]`
`[0.8500 0.3250 0.0980]`
`[0.9290 0.6940 0.1250]`
`[0.4940 0.1840 0.5560]`
`[0.4660 0.6740 0.1880]`
`[0.3010 0.7450 0.9330]`
`[0.6350 0.0780 0.1840]`

例: 'Color','r'

例: 'Color','green'

例: 'Color',[0 0.4470 0.7410]

`ContextMenu` — コンテキストメニュー
`ContextMenu` オブジェクト

ROI を右クリックしたときに表示されるコンテキストメニュー。ContextMenu オブジェクトとして指定します。関数 uicontextmenu を使用してコンテキストメニュープロパティを設定することによって、カスタムコンテキストメニューを作成できます。

`Deletable` — ROI を削除するオプションをコンテキストメニューに表示するかどうか
`true` または `1` (既定値) | `false` または `0`

ROI を削除するオプションをコンテキストメニューに表示するかどうか。数値または logical の 1 (true) か 0 (false) として指定します。値が true の場合、コンテキストメニューを使用して ROI を対話形式で削除できます。値が false の場合、ROI を削除するコンテキストメニューオプションは無効になります。

どちらの場合も、コンテキストメニューではなく関数 delete を使用して ROI を削除できます。

`DrawingArea` — ROI を対話形式で配置できる座標軸の領域
`'auto'` (既定値) | `'unlimited'` | `[x,y,w,h]`

ROI を対話形式で配置できる座標軸の領域。次の表のいずれかの値で指定します。

値	説明
`'auto'`	描画領域は現在の座標軸の範囲です (既定の設定)。
`'unlimited'`	描画領域には境界がなく、座標軸の範囲を超えて ROI を描画したりドラッグしたりできます。
`[x,y,w,h]`	描画領域は、(x,y) を基準として幅 w と高さ h まで広がる四角形の領域に制限されます。

`HandleVisibility` — 親の `Children` プロパティでの ROI ハンドルの可視性
`'on'` (既定値) | `'off'` | `'callback'`

親の Children プロパティでの ROI ハンドルの可視性。次の表のいずれかの値として指定します。

値	説明
`'on'`	オブジェクトハンドルは常に参照できます (既定の設定)。
`'off'`	オブジェクトハンドルは常に参照できません。
`'callback'`	オブジェクトハンドルはコールバックまたはコールバックによって呼び出された関数内から参照できますが、コマンドラインから呼び出された関数内からは参照できません。

`InteractionsAllowed` — ROI の対話性
`'all'` (既定値) | `'none'` | `'translate'`

ROI の対話性。次の表のいずれかの値で指定します。

値	説明
`'all'`	ROI は完全に対話形式で操作できます。
`'none'`	ROI は対話形式で操作できず、ドラッグポイントが表示されません。
`'translate'`	ROI は描画領域内で平行移動できます。

`Label` — ROI ラベル
`''` (既定値) | 文字ベクトル | string スカラー

ROI ラベル。文字ベクトルまたは string スカラーとして指定します。既定では、ROI にラベルはありません ('')。

`LabelAlpha` — テキストの背景の透明度
`1` (既定値) | 範囲 [0, 1] の数値

テキストの背景の透明度。[0, 1] の範囲の数値として指定します。1 に設定すると、テキストの背景は完全に不透明になります。0 に設定すると、テキストの背景は完全に透明になります。

`LabelTextColor` — ラベルテキストの色
`'black'` (既定値) | RGB 3 成分 | 色の名前 | 色の省略名

ラベルテキストの色。RGB 3 成分、色の名前、または色の省略名として指定します。

色の名前	省略名	RGB 3 成分
`"red"`	`"r"`	`[1 0 0]`
`"green"`	`"g"`	`[0 1 0]`
`"blue"`	`"b"`	`[0 0 1]`
`"cyan"`	`"c"`	`[0 1 1]`
`"magenta"`	`"m"`	`[1 0 1]`
`"yellow"`	`"y"`	`[1 1 0]`
`"black"`	`"k"`	`[0 0 0]`
`"white"`	`"w"`	`[1 1 1]`

以下に、MATLAB がさまざまなタイプのプロットで使用する既定の色の RGB 3 成分を示します。

RGB 3 成分	外観
`[0 0.4470 0.7410]`
`[0.8500 0.3250 0.0980]`
`[0.9290 0.6940 0.1250]`
`[0.4940 0.1840 0.5560]`
`[0.4660 0.6740 0.1880]`
`[0.3010 0.7450 0.9330]`
`[0.6350 0.0780 0.1840]`

例: 'LabelTextColor','r'

例: 'LabelTextColor','green'

例: 'LabelTextColor',[0 0.4470 0.7410]

`LabelVisible` — ラベルの可視性
`'on'` (既定値) | `'off'` | `'hover'`

ラベルの可視性。次のいずれかの値として指定します。

値	説明
`'on'`	ROI が表示されている場合、ラベルは表示されます。
`'hover'`	マウスのカーソルを ROI 上に置いている場合のみ、ラベルは表示されます。
`'off'`	ラベルは表示されません。

`LineWidth` — ROI の境界線の幅
正の数値

ROI の境界線の幅。ポイント単位の正の数値として指定します。既定値はスクリーンピクセルに対する点の数の 3 倍です。つまり、既定では境界線の幅は 3 ピクセルになります。

`MarkerSize` — マーカーサイズ
正の数値

マーカーサイズ。ポイント単位の正の数値として指定します。既定値はスクリーンピクセルに対する点の数の 8 倍です。つまり、既定ではマーカーサイズは 8 ピクセルになります。

`Parent` — ROI の親
`Axes` オブジェクト | `UIAxes` オブジェクト

ROI の親。Axes または UIAxes オブジェクトとして指定します。重要な制限など UIAxes で ROI を使用する方法の詳細については、App Designer を使って作成したアプリでの ROI の使用を参照してください。

`Position` — ROI の位置
1 行 2 列の数値ベクトル

ROI の位置。点の座標 [x y] を表す 1 行 2 列の数値ベクトルとして指定します。点を描画または移動することによって、このプロパティを変更できます。

`Selected` — ROI の選択状態
`false` または `0` (既定値) | `true` または `1`

ROI の選択状態。数値または logical の 0 (false) か 1 (true) として指定します。このプロパティは対話形式で設定することもできます。たとえば、ROI をクリックすると、その ROI が選択され、このプロパティが true に設定されます。同様に、Ctrl キーを押したまま ROI をクリックすると、ROI は選択解除され、このプロパティの値が false に設定されます。

`SelectedColor` — 選択したときの ROI の色
`'none'` (既定値) | RGB 3 成分 | 色の名前 | 色の省略名

選択したときの ROI の色。RGB 3 成分、色の名前、色の省略名、または 'none' として指定します。'none' を指定した場合、Color の値はすべての状態 (選択または未選択) の ROI の色を定義します。

色の名前	省略名	RGB 3 成分
`"red"`	`"r"`	`[1 0 0]`
`"green"`	`"g"`	`[0 1 0]`
`"blue"`	`"b"`	`[0 0 1]`
`"cyan"`	`"c"`	`[0 1 1]`
`"magenta"`	`"m"`	`[1 0 1]`
`"yellow"`	`"y"`	`[1 1 0]`
`"black"`	`"k"`	`[0 0 0]`
`"white"`	`"w"`	`[1 1 1]`

以下に、MATLAB がさまざまなタイプのプロットで使用する既定の色の RGB 3 成分を示します。

RGB 3 成分	外観
`[0 0.4470 0.7410]`
`[0.8500 0.3250 0.0980]`
`[0.9290 0.6940 0.1250]`
`[0.4940 0.1840 0.5560]`
`[0.4660 0.6740 0.1880]`
`[0.3010 0.7450 0.9330]`
`[0.6350 0.0780 0.1840]`

例: 'SelectedColor','r'

例: 'SelectedColor','green'

例: 'SelectedColor',[0 0.4470 0.7410]

`StripeColor` — ROI ストライプの色
`'none'` (既定値) | RGB 3 成分 | 色の名前 | 色の省略名

ROI ストライプの色。RGB 3 成分、色の名前、色の省略名、または 'none' として指定します。'none' を指定した場合、ROI のエッジは Color で指定された単色になります。そうでない場合、ROI のエッジはストライプ状になります。このとき、Color および StripeColor で指定された色が交互に現れます。

色の名前	省略名	RGB 3 成分
`"red"`	`"r"`	`[1 0 0]`
`"green"`	`"g"`	`[0 1 0]`
`"blue"`	`"b"`	`[0 0 1]`
`"cyan"`	`"c"`	`[0 1 1]`
`"magenta"`	`"m"`	`[1 0 1]`
`"yellow"`	`"y"`	`[1 1 0]`
`"black"`	`"k"`	`[0 0 0]`
`"white"`	`"w"`	`[1 1 1]`

以下に、MATLAB がさまざまなタイプのプロットで使用する既定の色の RGB 3 成分を示します。

RGB 3 成分	外観
`[0 0.4470 0.7410]`
`[0.8500 0.3250 0.0980]`
`[0.9290 0.6940 0.1250]`
`[0.4940 0.1840 0.5560]`
`[0.4660 0.6740 0.1880]`
`[0.3010 0.7450 0.9330]`
`[0.6350 0.0780 0.1840]`

例: 'StripeColor','r'

例: 'StripeColor','green'

例: 'StripeColor',[0 0.4470 0.7410]

`Tag` — ROI に関連付けるタグ
`''` (既定値) | 文字ベクトル | string スカラー

ROI に関連付けるタグ。文字ベクトルまたは string スカラーとして指定します。関数 findobj を使用してオブジェクトの階層内の ROI オブジェクトを見つけるには、このタグ値を使用します。

`UserData` — ROI に関連付けるデータ
任意の MATLAB データ

ROI に関連付けるデータ。任意の MATLAB データとして指定します。たとえば、スカラー、ベクトル、行列、cell 配列、string、文字配列、table、または構造体を指定できます。Point オブジェクトはこのデータを使用しません。

`Visible` — ROI の可視性
`'on'` (既定値) | `'off'` | on/off の logical 値

ROI の可視性。'on' か 'off'、または数値か logical の 1 (true) か 0 (false) として指定します。値 'on' は true と等価であり、'off' は false と等価です。この値は、OnOffSwitchState 型の on/off の logical 値として格納されます。

値	説明
`'on'`	ROI を表示します。
`'off'`	ROI を削除せずに非表示にします。ただし、非表示の ROI のプロパティにアクセスすることはできます。

オブジェクト関数

`addlistener`	イベントソースにバインドされたイベントリスナーの作成
`beginDrawingFromPoint`	指定された点からの ROI の描画の開始
`bringToFront`	Axes のスタックの順番の最前面への ROI の移動
`draw`	対話形式による ROI の描画の開始
`wait`	ROI の操作が完了するまで MATLAB コマンドラインをブロック

例

すべて折りたたむ

非対話形式による点 ROI の作成

ライブスクリプトを開く

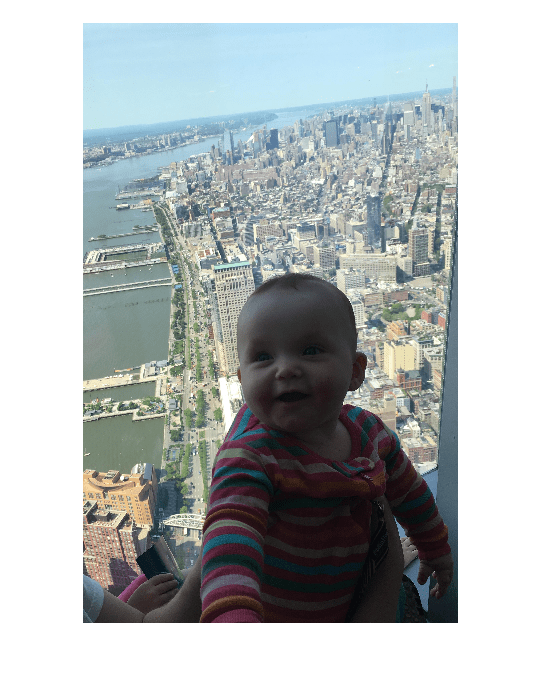

イメージをワークスペースに読み取って表示します。

I = imread('baby.jpg');
figure;
imshow(I)

Figure contains an axes object. The axes object contains an object of type image.

'Position' プロパティを使用して位置を指定し、イメージ上に点 ROI を作成します。プログラムによって ROI を作成する場合、特定の座標軸に ROI を描画するには、座標軸を入力引数として指定しなければなりません。そうでない場合、images.roi.Point クラスのインスタンスは作成されますが表示されません。この例では、現在の座標軸 (gca) を指定して、その座標軸にあるイメージに ROI を描画します。

h = images.roi.Point(gca,'Position',[400 650]);

Figure contains an axes object. The axes object contains 2 objects of type image, images.roi.point.

点 ROI イベントのリスナーの設定

ライブスクリプトを開く

イメージをワークスペースに読み取ります。

I = imread('cameraman.tif');

イメージを表示します。

imshow(I);

イメージ上に点 ROI を描画します。この例では、ROI の長さと位置を指定するので、draw メソッドを呼び出して対話形式による描画を有効にする必要はありません。

roi = images.roi.Point(gca,'Position',[40 65]);

ROI 移動イベントのリスナーを設定します。移動すると、ROI は、それらのイベントの通知を送信し、指定されたコールバック関数を実行します。

addlistener(roi,'MovingROI',@allevents);
addlistener(roi,'ROIMoved',@allevents);

コールバック関数 allevents は ROI の以前の位置と現在の位置をコマンドラインに表示します。

function allevents(src,evt)
evname = evt.EventName;
    switch(evname)
        case{'MovingROI'}
            disp(['ROI moving Previous Position: ' mat2str(evt.PreviousPosition)]);
            disp(['ROI moving Current Position: ' mat2str(evt.CurrentPosition)]);
        case{'ROIMoved'}
            disp(['ROI moved Previous Position: ' mat2str(evt.PreviousPosition)]);
            disp(['ROI moved Current Position: ' mat2str(evt.CurrentPosition)]);
    end
end

詳細

すべて展開する

イベント

特定のイベントが発生したときに ROI から通知を受け取るには、これらのイベントに対する "リスナー" を設定します。これらのイベントのいずれかが発生したときに実行するコールバック関数を指定できます。ROI がリスナーを通じてアプリケーションに通知するとき、イベントに固有のデータを返します。特定のイベントのイベントクラスを確認して何が返されたかを調べます。

例については、点 ROI イベントのリスナーの設定を参照してください。

イベント名	トリガー	イベントデータ	イベント属性
`DeletingROI`	ROI が対話的に削除されようとしている。	`event.EventData`	`NotifyAccess`: `private` `ListenAccess`: `public`
`DrawingStarted`	ROI が対話的に描画されようとしている。	`event.EventData`	`NotifyAccess`: `private` `ListenAccess`: `public`
`DrawingFinished`	ROI が対話的に描画された。	`event.EventData`	`NotifyAccess`: `private` `ListenAccess`: `public`
`MovingROI`	ROI の形状または位置が対話的に変更中である。	`images.roi.ROIMovingEventData`	`NotifyAccess`: `private` `ListenAccess`: `public`
`ROIMoved`	ROI の形状または位置が対話的に変更された。	`images.roi.ROIMovingEventData`	`NotifyAccess`: `private` `ListenAccess`: `public`
`ROIClicked`	ROI がクリックされた。	`images.roi.ROIClickedEventData`	`NotifyAccess`: `private` `ListenAccess`: `public`

ヒント

関数 draw または drawpoint を使用して対話形式で ROI を描画するには、ポインターをイメージに配置し、クリックアンドリリースします。

ROI は、キーボードショートカットを含む以下の対話性をサポートします。

動作	キーボードショートカット
ROI の描画をキャンセルする。	Esc キーを押します。関数は `Position` プロパティが空の有効な ROI オブジェクトを返します。
ROI を移動する。	ROI 上にポインターを配置します。ポインターが円に変わります。クリックアンドドラッグして ROI を移動します。
ROI を削除する。	ポインターを点上に配置し、右クリックして表示されたコンテキストメニューから [点の削除] を選択します。関数 `delete` を使用して、プログラムによって ROI を削除することもできます。

App Designer を使って作成したアプリで ROI を使用する方法の詳細については、App Designer を使って作成したアプリでの ROI の使用を参照してください。

バージョン履歴

R2018b で導入

すべて展開する

R2020a: `UIContextMenu` プロパティは推奨されません

R2020a 以降では、UIContextMenu プロパティを使用してコンテキストメニューをグラフィックスオブジェクトや UI コンポーネントに割り当てることは推奨されません。代わりに ContextMenu プロパティを使用してください。プロパティの値は同じです。

現時点では UIContextMenu プロパティのサポートを削除する予定はありません。ただし、グラフィックスオブジェクトまたは UI コンポーネントに対して関数 get を呼び出すことにより返されるリストに、UIContextMenu プロパティは表示されなくなりました。

参考

drawpoint | Circle | Crosshair

トピック

ROI の形状の作成

Point

説明

作成

構文

説明

入力引数

ax — ROI の親 gca (既定値) | Axes オブジェクト | UIAxes オブジェクト

プロパティ

Color — ROI の色 [0 0.4470 0.7410] (既定値) | RGB 3 成分 | 色の名前 | 色の省略名

ContextMenu — コンテキスト メニュー ContextMenu オブジェクト

Deletable — ROI を削除するオプションをコンテキスト メニューに表示するかどうか true または 1 (既定値) | false または 0

DrawingArea — ROI を対話形式で配置できる座標軸の領域 'auto' (既定値) | 'unlimited' | [x,y,w,h]

HandleVisibility — 親の Children プロパティでの ROI ハンドルの可視性 'on' (既定値) | 'off' | 'callback'

InteractionsAllowed — ROI の対話性 'all' (既定値) | 'none' | 'translate'

Label — ROI ラベル '' (既定値) | 文字ベクトル | string スカラー

LabelAlpha — テキストの背景の透明度 1 (既定値) | 範囲 [0, 1] の数値

LabelTextColor — ラベル テキストの色 'black' (既定値) | RGB 3 成分 | 色の名前 | 色の省略名

LabelVisible — ラベルの可視性 'on' (既定値) | 'off' | 'hover'

LineWidth — ROI の境界線の幅 正の数値

MarkerSize — マーカー サイズ 正の数値

Parent — ROI の親 Axes オブジェクト | UIAxes オブジェクト

Position — ROI の位置 1 行 2 列の数値ベクトル

Selected — ROI の選択状態 false または 0 (既定値) | true または 1

SelectedColor — 選択したときの ROI の色 'none' (既定値) | RGB 3 成分 | 色の名前 | 色の省略名

StripeColor — ROI ストライプの色 'none' (既定値) | RGB 3 成分 | 色の名前 | 色の省略名

Tag — ROI に関連付けるタグ '' (既定値) | 文字ベクトル | string スカラー

UserData — ROI に関連付けるデータ 任意の MATLAB データ

Visible — ROI の可視性 'on' (既定値) | 'off' | on/off の logical 値

オブジェクト関数

例

非対話形式による点 ROI の作成

点 ROI イベントのリスナーの設定

詳細

イベント

ヒント

バージョン履歴

R2020a: UIContextMenu プロパティは推奨されません

参考

トピック

`ax` — ROI の親
`gca` (既定値) | `Axes` オブジェクト | `UIAxes` オブジェクト

`Color` — ROI の色
`[0 0.4470 0.7410]` (既定値) | RGB 3 成分 | 色の名前 | 色の省略名

`ContextMenu` — コンテキストメニュー
`ContextMenu` オブジェクト

`Deletable` — ROI を削除するオプションをコンテキストメニューに表示するかどうか
`true` または `1` (既定値) | `false` または `0`

`DrawingArea` — ROI を対話形式で配置できる座標軸の領域
`'auto'` (既定値) | `'unlimited'` | `[x,y,w,h]`

`HandleVisibility` — 親の `Children` プロパティでの ROI ハンドルの可視性
`'on'` (既定値) | `'off'` | `'callback'`

`InteractionsAllowed` — ROI の対話性
`'all'` (既定値) | `'none'` | `'translate'`

`Label` — ROI ラベル
`''` (既定値) | 文字ベクトル | string スカラー

`LabelAlpha` — テキストの背景の透明度
`1` (既定値) | 範囲 [0, 1] の数値

`LabelTextColor` — ラベルテキストの色
`'black'` (既定値) | RGB 3 成分 | 色の名前 | 色の省略名

`LabelVisible` — ラベルの可視性
`'on'` (既定値) | `'off'` | `'hover'`

`LineWidth` — ROI の境界線の幅
正の数値

`MarkerSize` — マーカーサイズ
正の数値

`Parent` — ROI の親
`Axes` オブジェクト | `UIAxes` オブジェクト

`Position` — ROI の位置
1 行 2 列の数値ベクトル

`Selected` — ROI の選択状態
`false` または `0` (既定値) | `true` または `1`

`SelectedColor` — 選択したときの ROI の色
`'none'` (既定値) | RGB 3 成分 | 色の名前 | 色の省略名

`StripeColor` — ROI ストライプの色
`'none'` (既定値) | RGB 3 成分 | 色の名前 | 色の省略名

`Tag` — ROI に関連付けるタグ
`''` (既定値) | 文字ベクトル | string スカラー

`UserData` — ROI に関連付けるデータ
任意の MATLAB データ

`Visible` — ROI の可視性
`'on'` (既定値) | `'off'` | on/off の logical 値

R2020a: `UIContextMenu` プロパティは推奨されません
