demosaic
Bayer イメージからトゥルーカラー イメージへの変換
構文
説明
RGB = demosaic(bayer,sensorAlignment)bayer をトゥルーカラー イメージ RGB に変換します。sensorAlignment 引数は Bayer パターンを指定します。
Bayer フィルター モザイクはカラー フィルター アレイ (CFA) の一種で、シングルチップ デジタル カメラの光センサーにカラー フィルターを配置したものです。このカラー フィルターにより、各光センサーは赤、緑、青のデータのみを記録します。Bayer パターンは 4 つのカラー フィルター (2 つの緑フィルター、1 つの赤フィルター、および 1 つの青フィルター) を繰り返し配置したもので、これによって Bayer フィルター モザイクが構成されます。
Bayer パターン イメージ (Bayer イメージ) は、Bayer フィルター モザイクが付いたカメラで撮影されたイメージです。Bayer イメージのデモザイク処理では、光センサーからの信号を組み合わせ、単一チャネルの強度イメージではなく 3 チャネルのトゥルーカラー イメージを形成します。
RGB = demosaic(bayer,sensorAlignment,BitsPerSample=bitsPerSample)bitsPerSample も指定します。データに含まれるビット数がデータ型 (R2025a 以降)のビット数より少ない場合は、この構文を使用します。
例

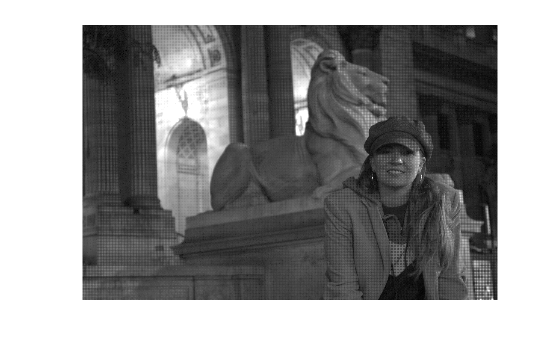

'bggr' のセンサー配置を使ったカメラで撮影された Bayer パターン エンコード イメージを変換します。
I = imread("mandi.tif"); J = demosaic(I,"bggr"); imshow(I)
imshow(J)
RAW ファイルから、カラー フィルター配列 (CFA) のイメージとメタデータを読み取ります。このデータは、12 ビットのセンサーを使用して取得され、データ型 uint16 を使用して保存されます。
file = "colorCheckerTestImage.NEF";
cfa = rawread(file);
info = rawinfo(file);これが 12 ビットのデータであることを確認するには、最大のピクセル値を確認します。最大値は 12 ビット データの範囲 (2^12-1、つまり 4095) に収まっています。
maxValue = max(cfa(:))
maxValue = uint16
3366
このファイルに含まれている、白いピクセルの値に関する情報をもつメタデータも、12 ビットのデータであることを示しています。
whiteValue = info.ColorInfo.WhiteLevel
whiteValue = 1×4 uint16 row vector
3827 3827 3827 3827

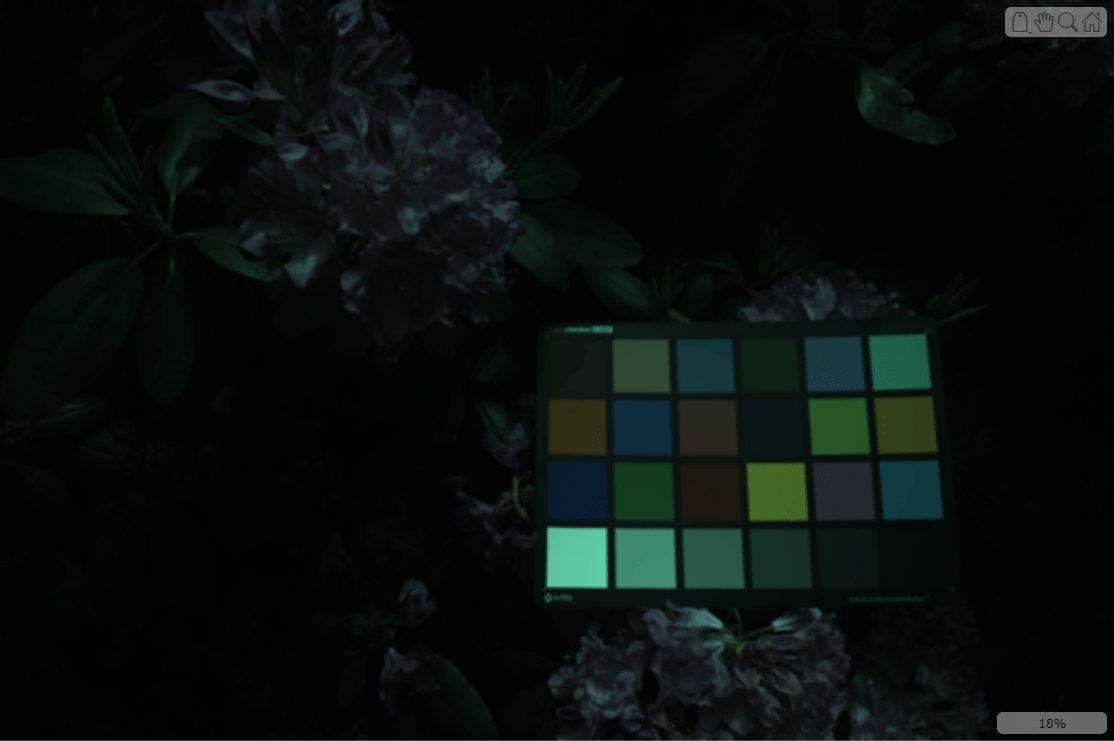

メタデータから Bayer パターンを取得します。サンプルあたり 12 ビットでイメージをデモザイク処理します。
sensorAlignment = info.CFALayout; rgbout = demosaic(cfa,sensorAlignment,BitsPerSample=12); imageshow(rgbout,DisplayRange=[0 2^12])
入力引数
Bayer パターンで符号化されたイメージ。M 行 N 列の数値配列として指定します。bayer は 5 行以上かつ 5 列以上でなければなりません。
データ型: uint8 | uint16 | uint32
Bayer パターン。次の表のいずれかの値に指定します。各値はイメージの左上隅で 4 つのピクセルを記述することで、赤、緑、および青のセンサーの順序を表しています (左から右、上から下)。
| パターン | 2 行 2 列のセンサー配置 |
|---|---|
"gbrg" |
|
"grbg" |
|
"bggr" |
|
"rggb" |
|
データ型: char | string
R2025a 以降
出力引数
アルゴリズム
demosaic 関数は、勾配補正された線形内挿を使用して、2 次元 Bayer イメージをトゥルーカラー イメージに変換します。
参照
[1] Malvar, H.S., L. He, and R. Cutler, High quality linear interpolation for demosaicing of Bayer-patterned color images. ICASPP, Volume 34, Issue 11, pp. 2274-2282, May 2004.
