Isothermal Liquid ライブラリ
等温液体ネットワークでは、ネットワーク内またはネットワークの周囲で発生した何らかのプロセスによって温度または粘度が変化することはありませんが、温度の上昇または低下をサポートできます。流体特性は圧力の関数です。使用可能なブロックには、アクチュエータとアクチュエータの力、流れ抵抗、ポンプとポンプ コンポーネント (オプションで事前のパラメーター化を使用)、開閉のダイナミクスをもつさまざまなバルブがあります。
R2020a で、Isothermal Liquid ライブラリは、体積流量ベースの Hydraulics (Isothermal) ライブラリに代わる質量流量ベースのライブラリとして導入されました。Isothermal Liquid ライブラリでは、ブロックの使いやすさが向上しています。Hydraulics (Isothermal) ブロックをもつモデルを Isothermal Liquid ブロックを使用するように変換する方法の詳細については、Isothermal Liquid ブロックを使用するための油圧モデルのアップグレードを参照してください。
特定のコンポーネントがドメイン ライブラリにまだ存在しない場合は、Simscape™ 言語を使用して独自にビルドできます。詳細については、カスタム コンポーネントの作成を参照してください。
カテゴリ
- アクチュエータ
一方向および双方向のモーション制御用の線形アクチュエータとロータリー アクチュエータ
- パイプと継手
パイプ内の流れと油圧損失のためのコンポーネント
- ポンプとモーター
機械エネルギーと油圧エネルギーの変換を行うための固定容量型デバイスと可変容量型デバイス
- タンクとアキュムレータ
可変流体体積をもつチャンバー
- ユーティリティ
等温システムの特性
- バルブとオリフィス
流体の流量制御用の可変面積コンポーネント
- Isothermal Liquid ブロックを使用するための油圧モデルのアップグレード
油圧 (等温) モデルをアップグレードするためのリソース
注目の例
Hydraulic Axial-Piston Pump with Load-Sensing and Pressure-Limiting Control
A test rig designed to investigate the interaction between an axial-piston pump and a typical control unit simultaneously performing the load-sensing and pressure-limiting functions. To increase the fidelity of the simulation, this example uses a detailed model of the pump that accounts for the interaction between the pistons, swash plate, and valve plate.
デュアル カウンターバランス バルブを備えた油圧アクチュエータ
この例では、4 方向バルブで制御されるアクチュエータに支配的な負荷がかかる場合を示しています。このような場合、方向制御バルブが中立位置にあるときは、カウンターバランス バルブを使用して負荷によるクリープを防ぐ必要があります。中立位置では、方向制御バルブは圧力端子 P をブロックしながら端子 A と端子 B をタンクに接続します。カウンターバランス バルブは流れがタンクに戻るのを防ぐため、アクチュエータは所定の位置に保たれます。
フロントローダー作動システム
この例では、リフト シリンダーとティルト シリンダーで構成される簡略化したバージョンの作動システムを示します。各シリンダーは、オープン センター型の 6 方向 3 位置方向制御バルブによって制御されます。バルブは、両方のコマンド レバーが中立位置にあるときにシステムのポンプが無負荷になるように、無負荷側の分岐に直列に接続されます。ティルト コマンドまたはリフト コマンドのいずれかが適用されると、無負荷経路は閉じます。

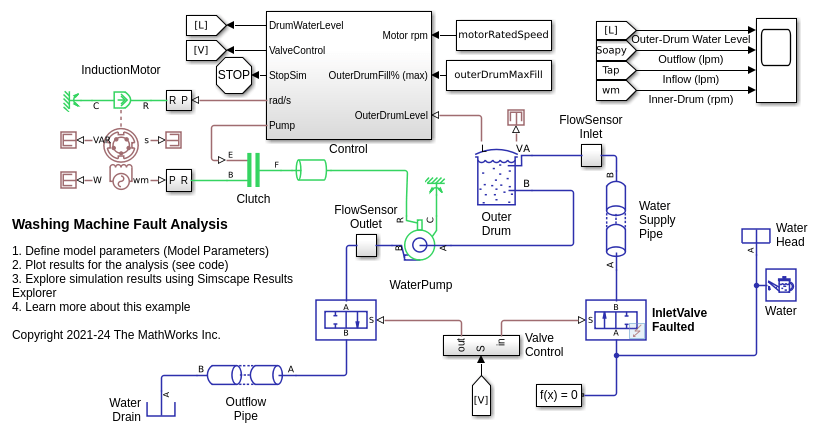

洗濯機の故障解析
この例では、洗濯機をモデル化し、その運転中に故障を発生させる方法を説明します。この例では、洗濯機の給水機能が特定の時間に故障するというシナリオで、そのシステム応答をモデル化します。満水となっていない外側ドラムの排水により、電気モーターがオフに切り替わり、洗濯機の運転が中止されます。

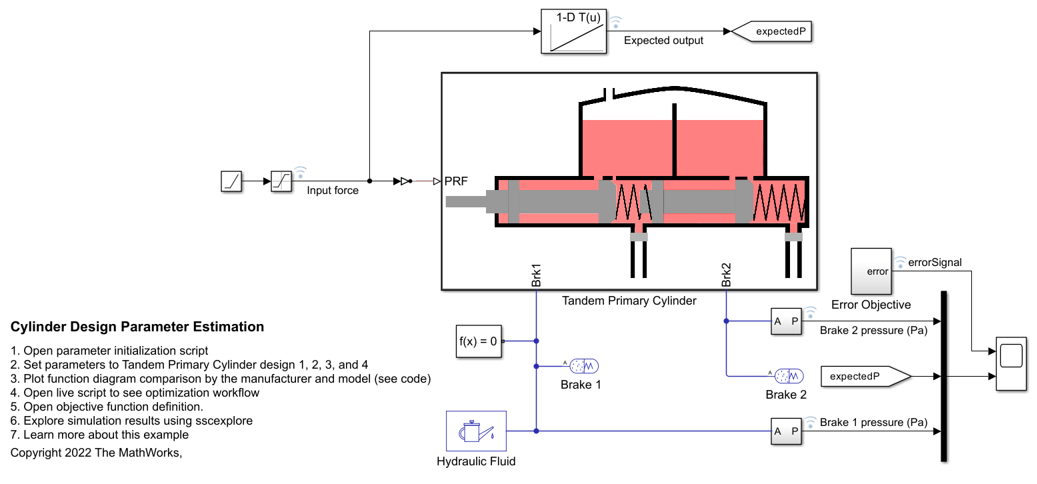

Cylinder Design Parameter Estimation
Parameterize and test a tandem primary cylinder starting from a manufacturer datasheet. This example uses optimization to determine remaining unknown parameters, given the numerical data extracted from the datasheet. After the model is simulated, it compares the resulting push rod force - brake pressure relationship curve to the curve provided on the manufacturer datasheet. Understanding the behavior of the tandem primary cylinder is important when selecting other braking system components.

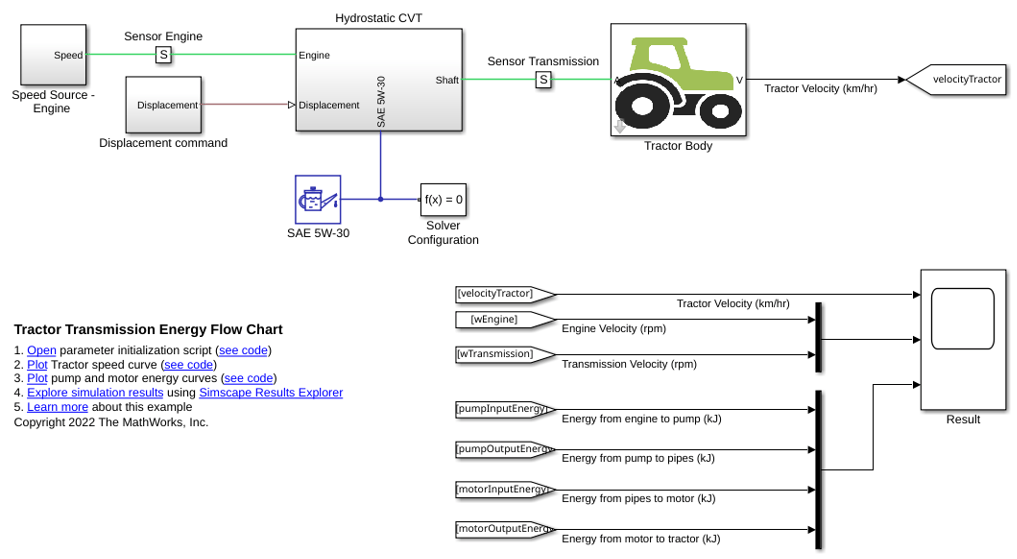

Tractor Transmission Energy Flow Chart
Model, parameterize, and test a tractor with a hydrostatic continuously variable transmission (CVT). When you run one of the plot functions, you can view plots of the tractor velocity, engine speed, transmission speed, and pump and motor energy computations.
