ポンプとモーター
以下のブロックを使用して、等温液体ドメインのポンプをモデル化します。
Simscape ブロック
| Fixed-Displacement Motor (IL) | Fixed-displacement motor in isothermal liquid system |
| Variable-Displacement Motor (IL) | Variable-displacement motor in an isothermal liquid system |
| Fixed-Displacement Pump (IL) | Fixed-displacement pump in isothermal liquid system |
| Variable-Displacement Pump (IL) | Variable-displacement pump in an isothermal liquid network |
| Pressure-Compensated Pump (IL) | Constant-pressure, variable-displacement pump in an isothermal liquid network |
| Centrifugal Pump (IL) | Centrifugal pump in isothermal liquid network |
| Jet Pump (IL) | Liquid-liquid jet pump in an isothermal liquid network |
| Swash Plate | Swash plate in a single-piston, isothermal axial piston pump |
| Valve Plate Orifice (IL) | Variable orifice in an isothermal axial-piston machine |
注目の例
Hydraulic Axial-Piston Motor
An axial piston motor with a test harness. To increase the fidelity of the simulation, this model uses a detailed representation of the motor that accounts for the interaction between the pistons, swash plate, and valve plate.
Hydraulic Axial-Piston Pump with Load-Sensing and Pressure-Limiting Control
A test rig designed to investigate the interaction between an axial-piston pump and a typical control unit simultaneously performing the load-sensing and pressure-limiting functions. To increase the fidelity of the simulation, this example uses a detailed model of the pump that accounts for the interaction between the pistons, swash plate, and valve plate.
潤滑システム
この例では、遠心ポンプにより供給される簡略化したバージョンの潤滑システムを示します。このシステムは 5 つの主要ユニットで構成されます。ポンプ ユニット、スカベンジ ユニット、熱交換器マニホールド、ノズル マニホールド、制御ユニットです。ポンプ ユニットとスカベンジ ユニットは、どちらも遠心ポンプを中心に構築されます。スカベンジ ユニットは、ノズルから排出される流体を回収してポンプ ユニットのタンクに送り返します。制御ユニットは、局部抵抗として表される熱交換器またはノズル ブロックのいずれかをバイパスするコマンドを生成します。実際のシステムでは、これらのコマンドは潤滑キャビティに搭載された温度センサーによって生成されます。
2 つの油圧モーターを制御するプライオリティ バルブ
この例では、3 方向の圧力補償流量制御バルブを示します。このバルブは、圧力補償流量制御バルブの出口に接続されたメイン油圧モーターを通る流量を一定に保ちます。プライオリティ バルブとして機能し、事前設定された角速度を維持するための十分な流体がメイン油圧モーターに供給されると、余剰流量を補助油圧モーターに回します。補助モーターは、メイン油圧モーターに電力を供給するための十分な流量がないときは完全に停止しています。

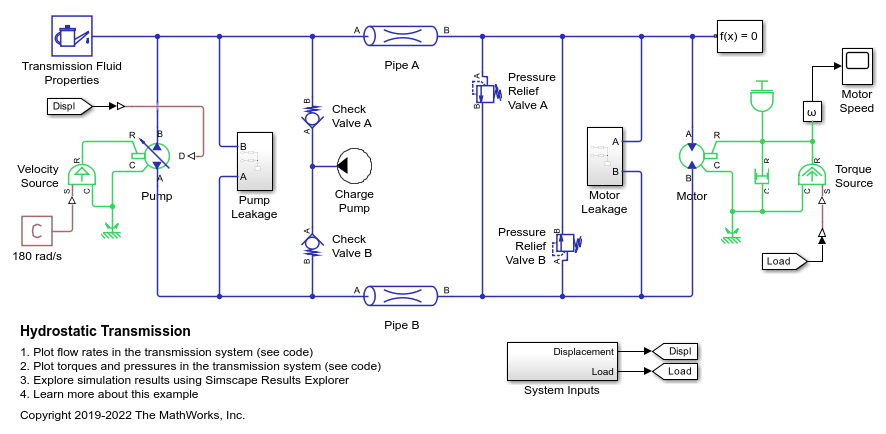

静油圧変速機
この例では、可変容量型ポンプと固定容量型モーターで構成される静油圧変速機システムを示します。ポンプ側の 2 つの補充バルブ (チェック バルブ) とチャージ ポンプ、モーター側の 2 つの圧力安全バルブにより、ポンプとモーターの間のパイプが接続されます。モーターは、慣性、粘性摩擦、時変トルクで構成される機械的負荷を駆動します。正と負の両方のポンプ流量でポンプの変位を変えてシステムをテストします。
パワー ステアリング機構
この例では、簡略化したバージョンのパワー ステアリング機構を示します。この油圧作動システムには、複動式油圧シリンダー、4 方向バルブ、固定容量型ポンプ、および圧力安全バルブが含まれています。ステアリング ラックは、バネとダンパーでモデル化される負荷に対して動作します。
Tractor Transmission Energy Flow Chart
Model, parameterize, and test a tractor with a hydrostatic continuously variable transmission (CVT). When you run one of the plot functions, you can view plots of the tractor velocity, engine speed, transmission speed, and pump and motor energy computations.
Servo Valve with Custom Fidelity
Compares the mechanical performance of various spool actuation configurations and model fidelity levels for a hydraulic 4-way 3-position directional valve. The directional valve controls a simple double-acting cylinder in a closed-loop application. This example allows you to choose among four different spool actuation designs:
