潤滑システム

モデルを開く

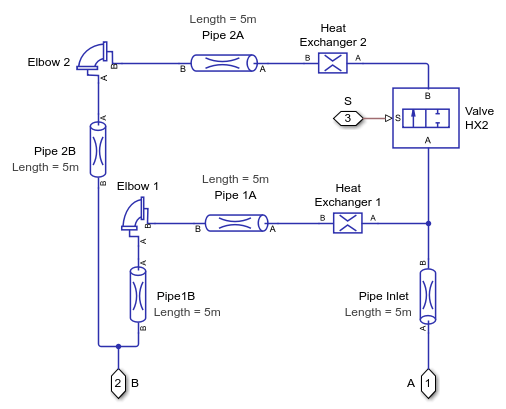

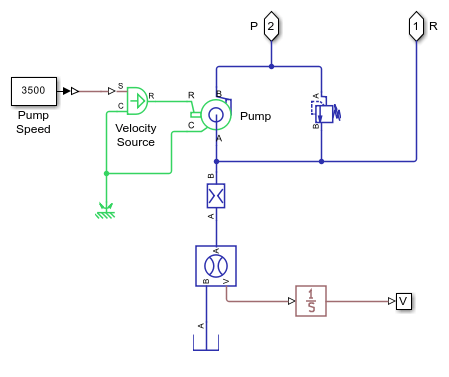

この例では、遠心ポンプにより供給される簡略化したバージョンの潤滑システムを示します。このシステムは 5 つの主要ユニットで構成されます。ポンプユニット、スカベンジユニット、熱交換器マニホールド、ノズルマニホールド、制御ユニットです。ポンプユニットとスカベンジユニットは、どちらも遠心ポンプを中心に構築されます。スカベンジユニットは、ノズルから排出される流体を回収してポンプユニットのタンクに送り返します。制御ユニットは、局部抵抗として表される熱交換器またはノズルブロックのいずれかをバイパスするコマンドを生成します。実際のシステムでは、これらのコマンドは潤滑キャビティに搭載された温度センサーによって生成されます。

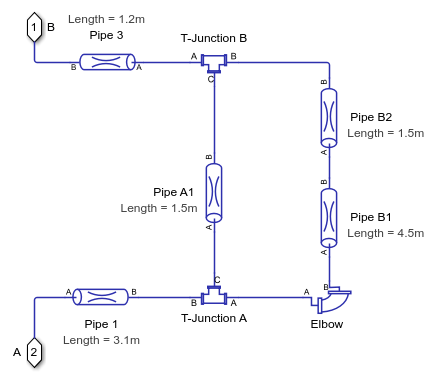

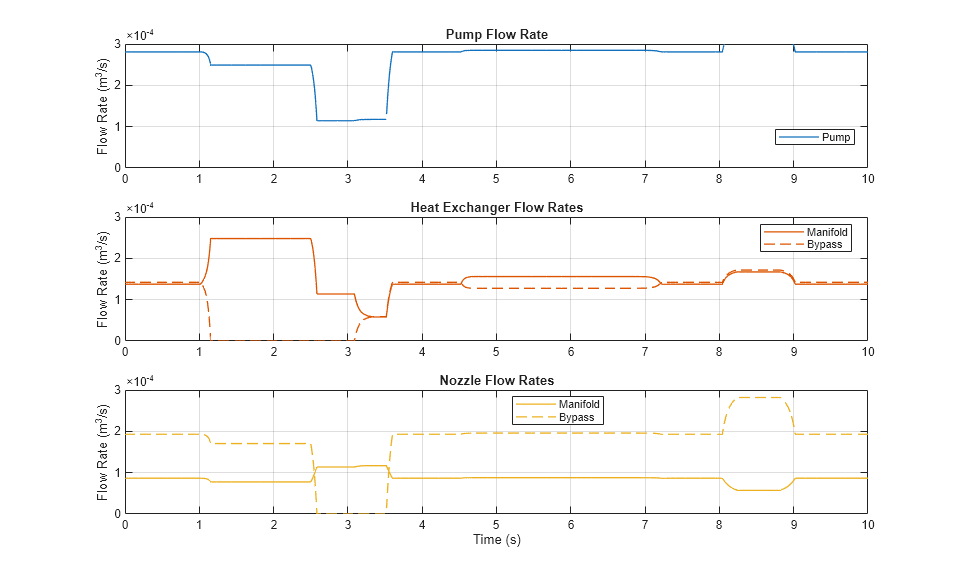

この例でシミュレーションされるサイクルにより、システムのさまざまなポイントにおける圧力と流量を観察できます。また、この例は、Elbow、T-Junction、Sudden Area Change など、局部抵抗ブロックの使用方法も示しています。
