ポンプ
このセクションでは、複数の Simscape Fluids ドメインにおけるポンプ システムの例を確認できます。
注目の例
3 つのタンクをもつ航空機燃料供給システム
3 つのタンクと 1 つのエンジンで構成される航空機燃料供給システムをモデル化する。
Aircraft Fuel Supply System with Three Tanks
Warning: This example uses the hydraulic domain, which will be removed in a future release. Find an equivalent example model that uses the isothermal liquid domain here: 3 つのタンクをもつ航空機燃料供給システム. To convert models to the isothermal liquid domain, use the hydraulicToIsothermalLiquid tool.
Closed-Loop Actuator with Variable-Displacement Pressure-Compensated Pump
Demonstrates closed-loop control of a hydraulic actuator position. The model uses a 4-way directional valve to control the position of a double-acting hydraulic actuator. The actuator acts against a load, which the model represents with blocks that model mass, viscous damping, Coulomb friction, constant force, and spring. The actuator is powered by a variable-displacement, pressure-compensated pump, which is driven by a motor. Pipe (IL) blocks model the pipelines between the valve, cylinder, pump, and tank.
Gerotor Pump
Model, parameterize, and test a gerotor pump.
Hydraulic Axial-Piston Motor
An axial piston motor with a test harness. To increase the fidelity of the simulation, this model uses a detailed representation of the motor that accounts for the interaction between the pistons, swash plate, and valve plate.
Hydraulic Axial-Piston Pump with Load-Sensing and Pressure-Limiting Control
A test rig designed to investigate the interaction between an axial-piston pump and a typical control unit simultaneously performing the load-sensing and pressure-limiting functions. To increase the fidelity of the simulation, this example uses a detailed model of the pump that accounts for the interaction between the pistons, swash plate, and valve plate.
Hydraulic Axial-Piston Pump with Load-Sensing and Pressure-Limiting Control
Warning: This example uses the hydraulic domain, which will be removed in a future release. Find an equivalent example model that uses the isothermal liquid domain here: Hydraulic Axial-Piston Pump with Load-Sensing and Pressure-Limiting Control. To convert models to the isothermal liquid domain, use the hydraulicToIsothermalLiquid tool.
負荷検知ポンプで駆動される油圧モーター
この例では、ポンプと方向制御バルブの間に設置された負荷検知速度調整器を備えた回路を示します。従来のメーターイン速度制御とは異なり、圧力補償流量制御バルブ全体の事前設定された圧力降下と負荷によって誘起される圧力の和に等しくなるように、負荷検知装置によってポンプの出力圧力が自動的に調整されます。Load-Sensing Velocity Control ブロックのパイロット操作圧力安全バルブは、Poppet Valve (IL) ブロックと Pilot Valve Actuator (IL) ブロックで構成されます。
負荷検知可変容量型ポンプで駆動される油圧モーター
この例では、前進ストロークに対する負荷が可変の従来の往復システムで負荷検知および圧力制限ユニットを使用する回路を示します。このユニットは、出力圧力を 300 バールに制限し、ポンプの吐出口にある速度制御オリフィスの前後で事前設定された 10 バールの圧力降下を維持します。このユニットは、2 つの 3 方向 2 位置バルブ、2 つの単動式バルブ アクチュエータ、および 1 つの複動式バルブ アクチュエータで構成されます。
潤滑システム
この例では、遠心ポンプにより供給される簡略化したバージョンの潤滑システムを示します。このシステムは 5 つの主要ユニットで構成されます。ポンプ ユニット、スカベンジ ユニット、熱交換器マニホールド、ノズル マニホールド、制御ユニットです。ポンプ ユニットとスカベンジ ユニットは、どちらも遠心ポンプを中心に構築されます。スカベンジ ユニットは、ノズルから排出される流体を回収してポンプ ユニットのタンクに送り返します。制御ユニットは、局部抵抗として表される熱交換器またはノズル ブロックのいずれかをバイパスするコマンドを生成します。実際のシステムでは、これらのコマンドは潤滑キャビティに搭載された温度センサーによって生成されます。
Lubrication System
Warning: This example uses the hydraulic domain, which will be removed in a future release. Find an equivalent example model that uses the isothermal liquid domain here: 潤滑システム. To convert models to the isothermal liquid domain, use the hydraulicToIsothermalLiquid tool.
2 つの油圧モーターを制御するプライオリティ バルブ
この例では、3 方向の圧力補償流量制御バルブを示します。このバルブは、圧力補償流量制御バルブの出口に接続されたメイン油圧モーターを通る流量を一定に保ちます。プライオリティ バルブとして機能し、事前設定された角速度を維持するための十分な流体がメイン油圧モーターに供給されると、余剰流量を補助油圧モーターに回します。補助モーターは、メイン油圧モーターに電力を供給するための十分な流量がないときは完全に停止しています。
Priority Valve Controlling Two Hydraulic Motors
Warning: This example uses the hydraulic domain, which will be removed in a future release. Find an equivalent example model that uses the isothermal liquid domain here: 2 つの油圧モーターを制御するプライオリティ バルブ. To convert models to the isothermal liquid domain, use the hydraulicToIsothermalLiquid tool.

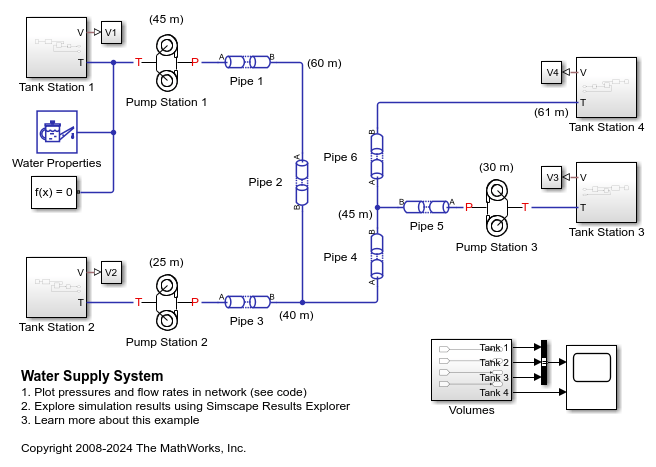

給水システム
3 つのポンプ機で構成される給水システム。
Well with Jet Pump
A well jet pump installation. The well jet pump installation presented in this example consists of a surface-mounted centrifugal pump and a jet pump installed in the well below the surface of the water.
