静油圧変速機
この例では、可変容量型ポンプと固定容量型モーターで構成される静油圧変速機システムを示します。ポンプ側の 2 つの補充バルブ (チェック バルブ) とチャージ ポンプ、モーター側の 2 つの圧力安全バルブにより、ポンプとモーターの間のパイプが接続されます。モーターは、慣性、粘性摩擦、時変トルクで構成される機械的負荷を駆動します。正と負の両方のポンプ流量でポンプの変位を変えてシステムをテストします。
モデル

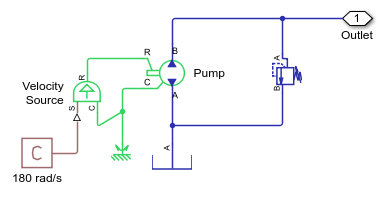

Charge Pump サブシステム
Motor Leakage サブシステム
Pump Leakage サブシステム

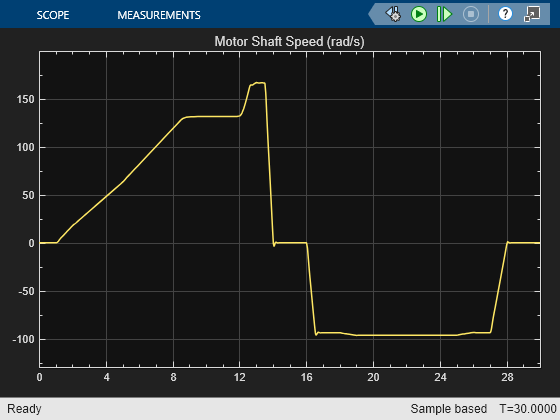

Scope からのシミュレーション結果
Simscape ログからのシミュレーション結果

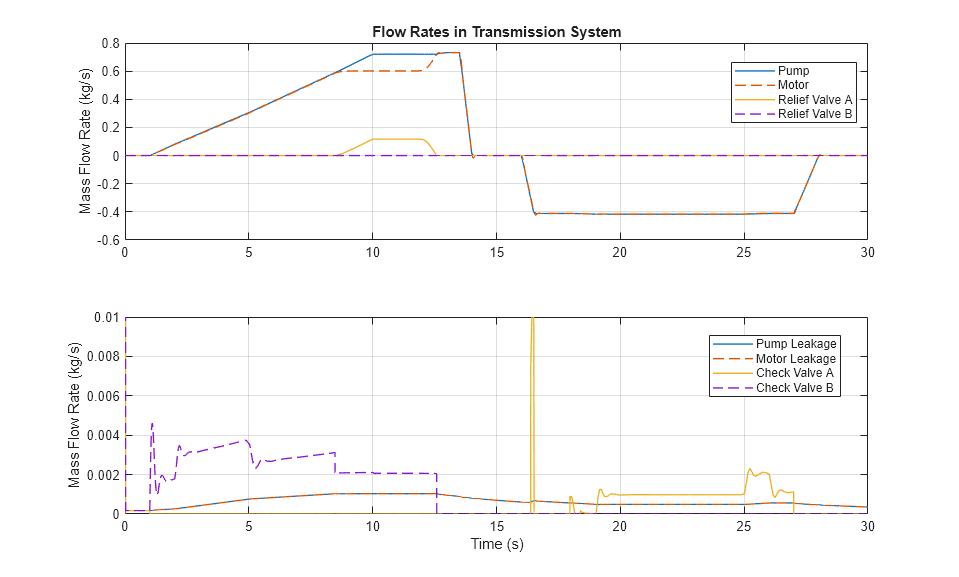

次のプロットは、変速機システムのポンプ、モーター、バルブを通る質量流量を示しています。チェック バルブを通過するチャージ ポンプからの流量により、ポンプとモーターのケーシングからの外部漏れが補正されます。

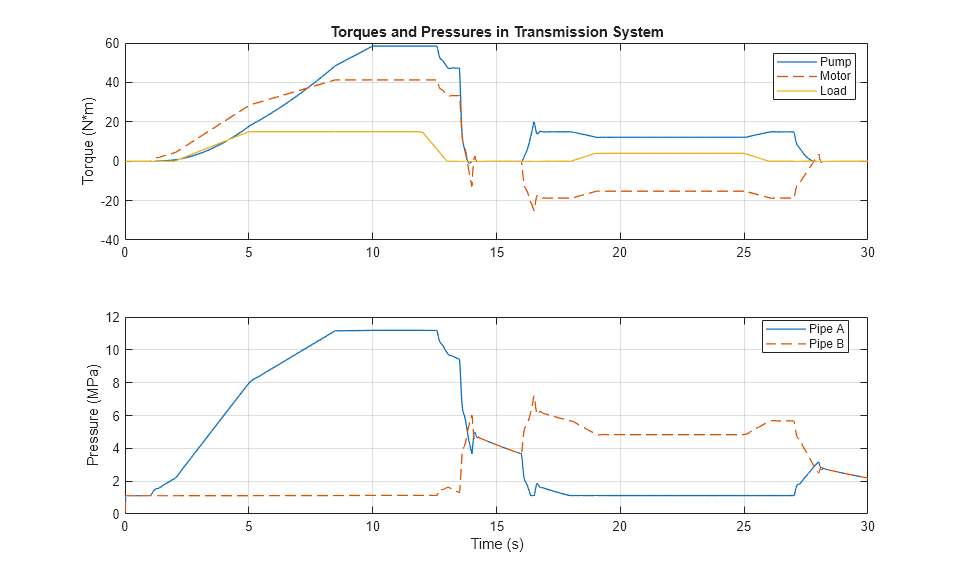

次のプロットは、モーターで生成されるトルクと、ポンプおよび機械的負荷を駆動するトルクを示しています。また、ポンプが逆になったときに変速機の 2 つのパイプ内の圧力が高圧と低圧の間で切り替わる様子も示されています。
