I/O の最適化

フレームからサンプルへの変換、複数のサンプリングの処理、I/O のしきい値処理を使用した I/O の改善

イメージ処理、デジタル信号処理、レーダーアプリケーションなどの領域で大きな入力を使用するアルゴリズムについて、I/O を最適化して削減します。設計で必要な I/O を最適化するには、フレームからサンプルへの変換、複数のサンプリングの処理、I/O のしきい値処理を使用します。

関数

`hdl.npufun`	Apply neighborhood processing and element-wise operations to incoming image or matrix for frame-to-sample conversion (R2022b 以降)
`hdl.iteratorfun`	Apply iterative operation to an incoming image or matrix for frame-to-sample conversion (R2022b 以降)

ブロック

Neighborhood Processing Subsystem

Create algorithm that follows the neighborhood pattern (R2022b 以降)

トピック

フレームベースのアルゴリズムからの HDL コード生成
HDL Coder™ のフレームからサンプルへの変換を使用してサンプルベースおよびピクセルベースのハードウェアをターゲットにすることで、フレームベースのアルゴリズムから合成可能な HDL コードを生成し、I/O 消費量およびプロトタイピングの時間を削減する。
Optimize Area Usage for Frame-Based Algorithms with Tall Array Inputs
Generate area efficient HDL code from a frame-based algorithm that has input data with significantly more rows than columns.
Generate HDL Code from Frame-Based Models by Using Neighborhood Modeling Methods
Generate HDL code from frame-based models by using MATLAB Function blocks or the Neighborhood Processing Subsystem block.
Use Sample-Based Inputs and Frame-Based Inputs in an Algorithm
Generate HDL code from an algorithm that uses both sample-based and frame-based inputs.
Use Neighborhood, Reduction, and Iterator Patterns with a Frame-Based Model or Function for HDL Code Generation
Generate HDL code from a frame-based design that models neighborhood, reduction, and iterator patterns.

注目の例

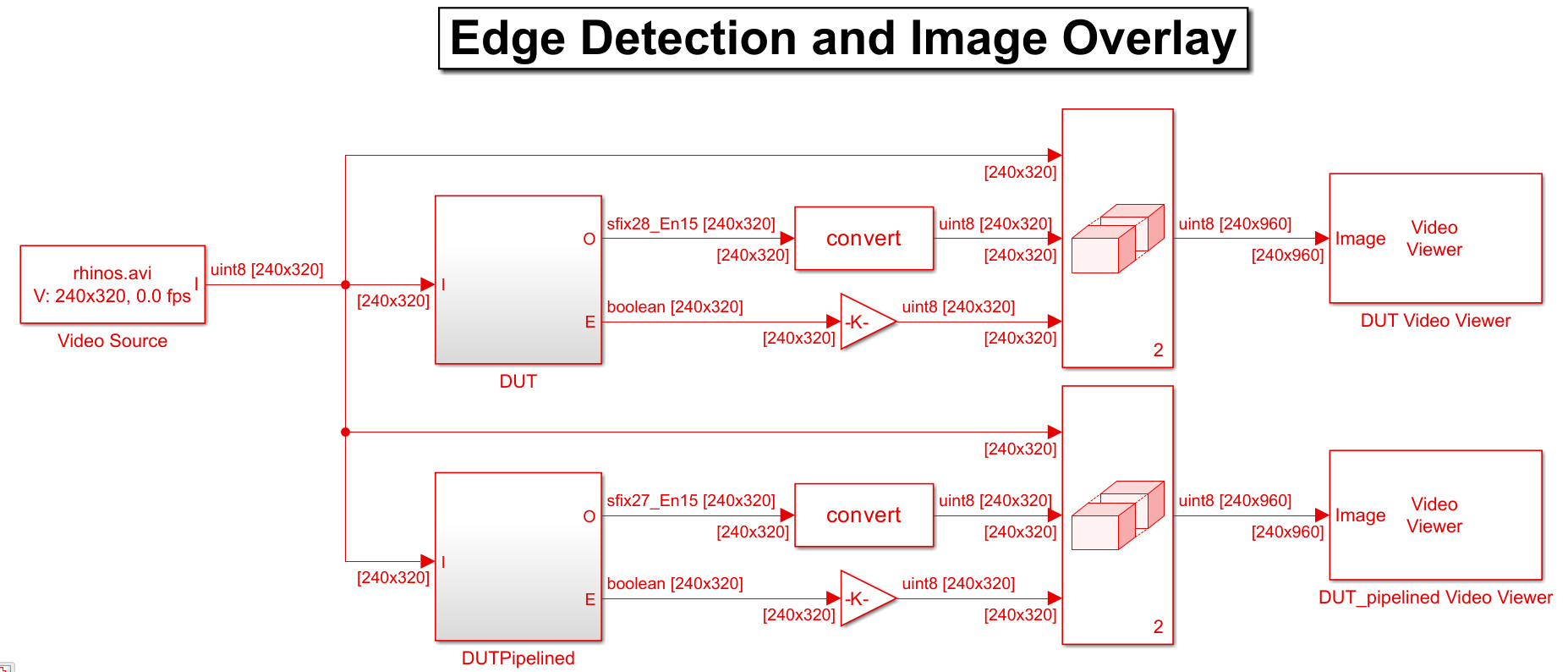

Synthesize Code for Frame-Based Model

Generate HDL code for a Sobel edge detection frame algorithm and calculate the frames per second of your design by synthesizing the generated code with the Simulink® HDL Workflow Advisor.

ライブスクリプトを開く

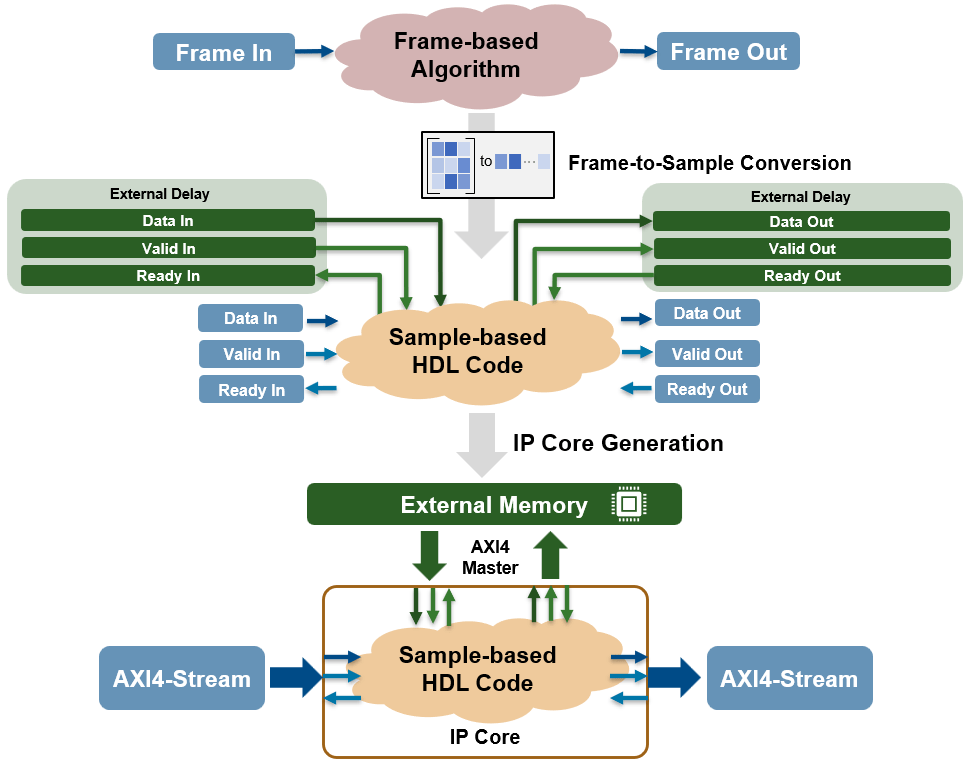

Offload Large Delays from Frame-Based Models to External Memory

Map large delays to external memory when generating an IP core from a frame-based algorithm.

ライブスクリプトを開く

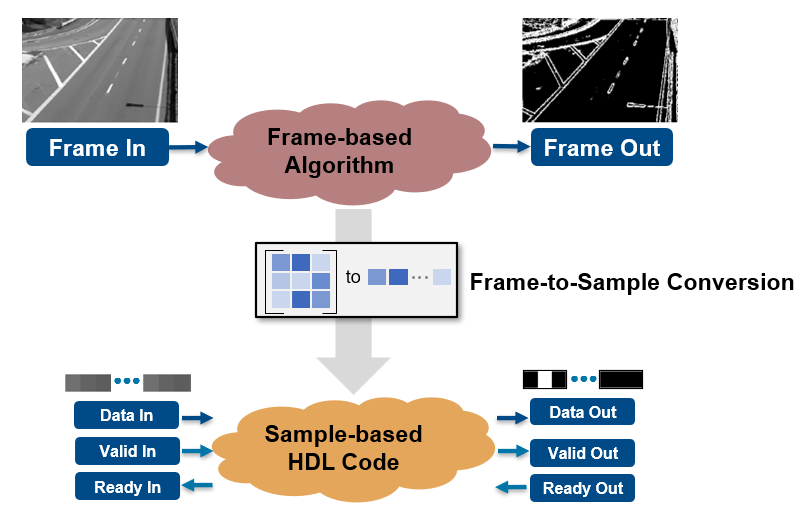

Deploy a Frame-Based Model with AXI4-Stream Interfaces

Leverage the frame to sample optimization from HDL Coder™ to generate a sample-based IP core with AXI4-Stream interfaces from a frame-based Simulink® model. The generated IP core can then be deployed to hardware and verified using live streaming data from MATLAB®.

ライブスクリプトを開く

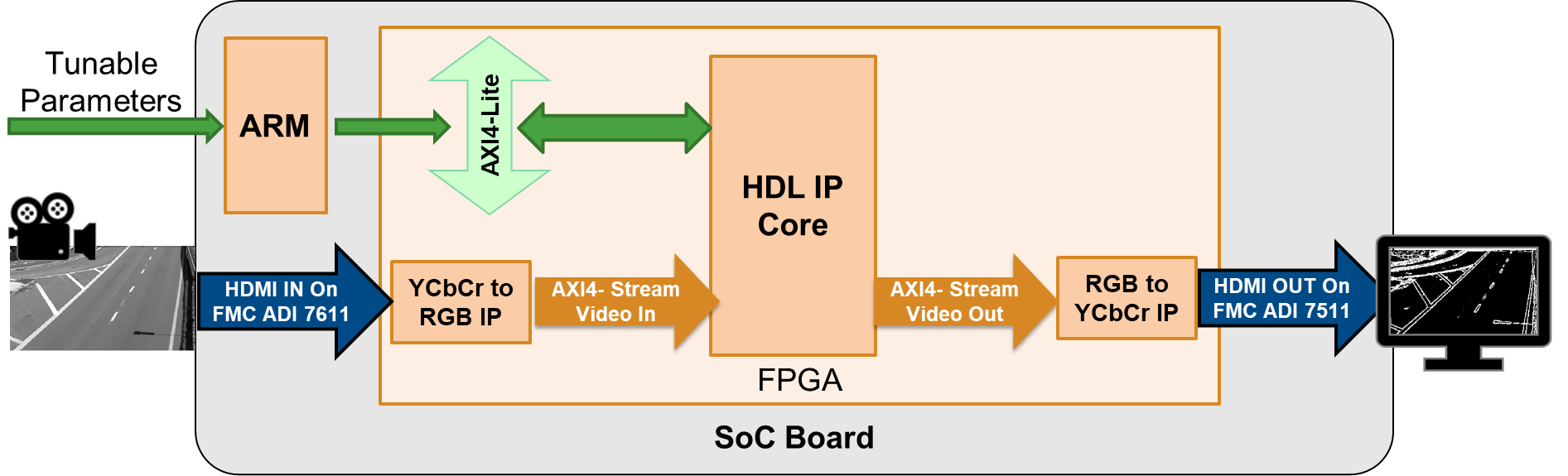

Deploy Frame-Based Models with AXI4-Stream Video Interfaces in Zynq-Based Hardware

You can use the HDL Coder™ frame-to-sample optimization to design and deploy frame-based algorithms that use AXI4-Stream Video interfaces to enable high-speed video streaming.

ライブスクリプトを開く

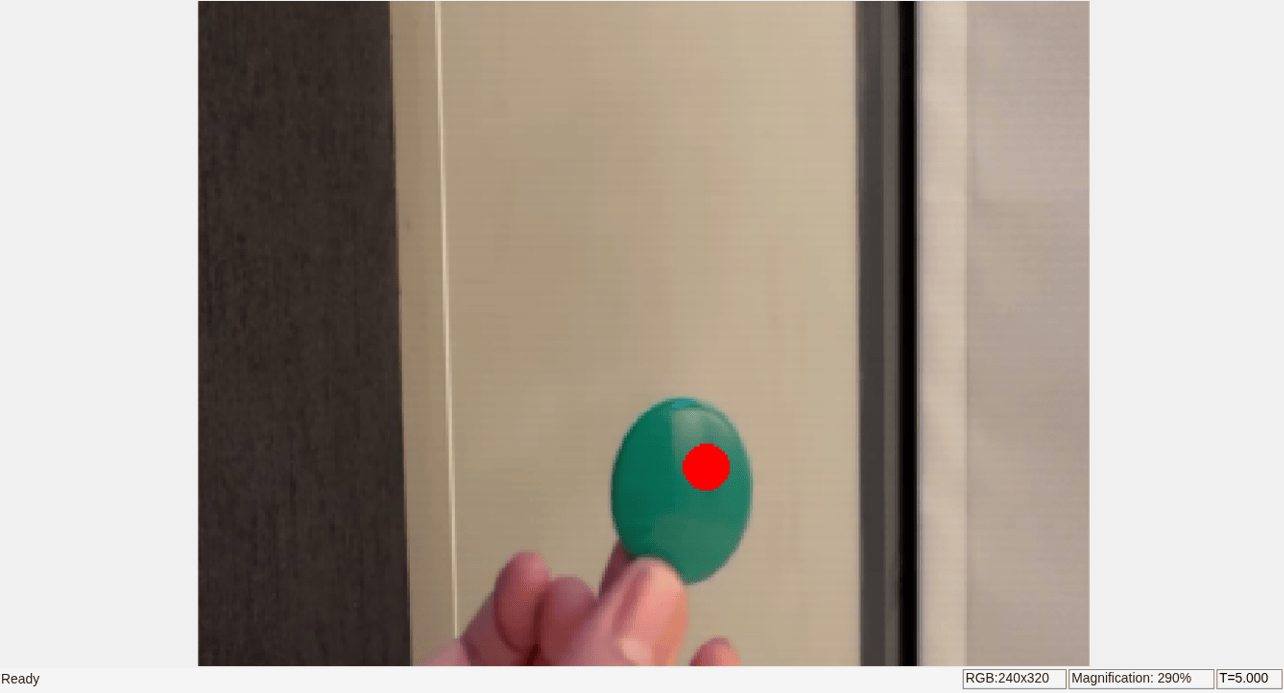

Compute Image Characteristics with a Frame-Based Model for HDL Code Generation

Use frame-based modeling to model an image processing algorithm to detect an object based on color.

スクリプトを開く

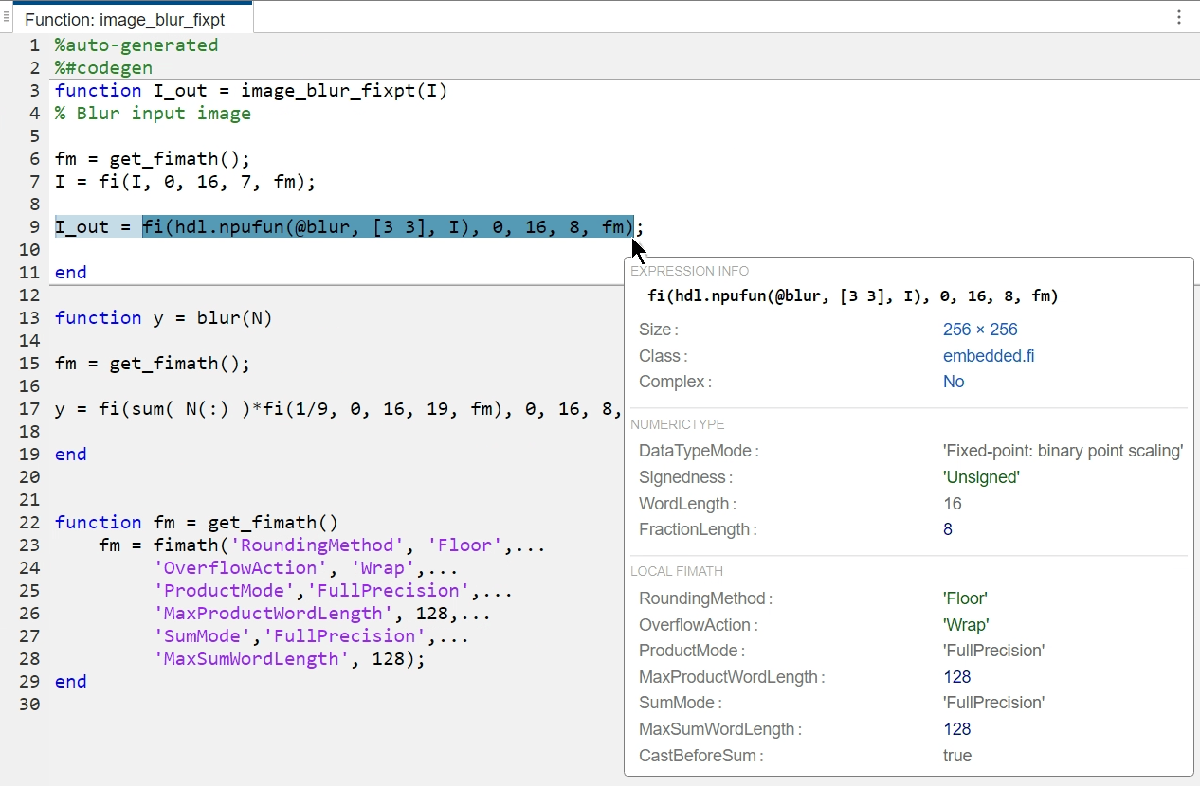

Convert Frame-Based Model to Fixed Point and Generate HDL Code

Use the Fixed-Point Tool to convert the data types in a frame-based model to fixed-point and generate HDL code using frame-to-sample conversion.

新規

Generate HDL Code from Frame-Based Model by Using Neighborhood Processing with States

Generate HDL code for a frame-based model to convert Bayer pattern encoding to true color imaging.

R2024a 以降

スクリプトを開く
