Simulink のモデル ガウス フィルター

Discrete FIR Filter (Simulink)ブロックを使用するgaussdesign関数を使用して、Simulink® のガウス フィルター処理をモデル化します。

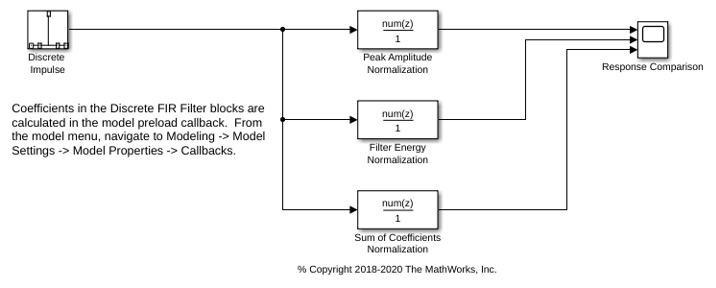

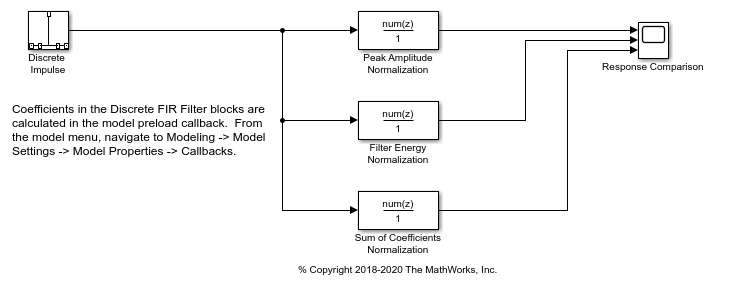

slex_gaussian_filter_model モデルは、ガウス フィルター処理を構成して、ピーク振幅正規化、フィルター エネルギー正規化、係数正規化の合計を示します。Discrete FIR Filter ブロックの係数は、関数gaussdesignを使用してモデルのプリロード コールバック内で計算されます。プリロード コールバックを確認するには、[model] メニューにアクセスし、[Modeling]、[Model Settings]、[Model Properties]、[Callbacks] に移動します。

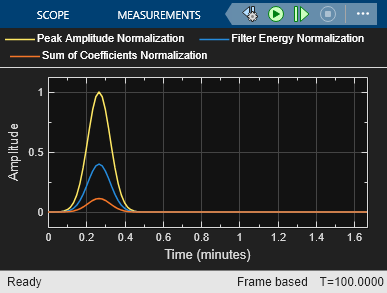

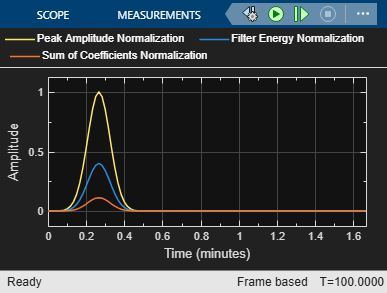

プロットは、3 つの正規化構成についてフィルター応答を比較します。
