antenna.Rectangle

xy 平面上に原点を中心とする長方形を作成する

説明

antenna.Rectangle オブジェクトを使用して、xy 平面上に原点を中心とする長方形を作成します。antenna.Rectangle を使用すると、pcbStack を使用して単層または多層のアンテナを作成できます。

作成

構文

rect = antenna.Rectangle

rect = antenna.Rectangle(PropertyName=Value)

説明

rect = antenna.Rectangle は、xy 平面上に原点を中心とする長方形を作成します。

rect = antenna.Rectangle(PropertyName=Value) は、名前と値の引数を 1 つ以上使用してプロパティを設定します。PropertyName はプロパティ名、Value は対応する値です。PropertyName1=Value1,...,PropertyNameN=ValueN のように、複数の名前と値の引数を任意の順番で指定できます。指定されなければ、プロパティは既定値を保持します。

たとえば、rect = antenna.Rectangle(Length=2) は長さ 2 m の長方形を作成します。

プロパティ

Name — 長方形の名前

"myrectangle" (既定値) | string

長方形の名前。string として指定します。

例: "Rect1"

データ型: string

Center — 長方形の中心の直交座標

[0 0] (既定値) | 2 要素ベクトル

長方形の中心の直交座標。メートル単位の 2 要素ベクトルとして指定します。

例: [0.006 0.006]

データ型: double

Length — 長方形の長さ

1 (既定値) | スカラー

長方形の長さ。メートル単位のスカラーとして指定します。

例: 2

データ型: double

Width — 四角形の幅

2 (既定値) | スカラー

長方形の幅。メートル単位のスカラーとして指定します。

例: 4

データ型: double

NumPoints — 1 辺あたりの離散化点の数

2 (既定値) | スカラー

1 辺あたりの離散化点の数。スカラーとして指定します。

例: 16

データ型: double

オブジェクト関数

add	Perform Boolean unite operation on two shapes
subtract	Perform Boolean subtraction operation on two shapes
intersect	Generate and plot intersection of two shapes
plus	Join two shapes
minus	Carve a shape from other shape
and	Perform Boolean intersection operation on two shapes
area	Calculate area of 2-D shapes in square meters
show	アンテナ、アレイ、AI ベースのアンテナ、プラットフォーム、または形状の表示
plot	Plot boundary of 2-D shape
mesh	Generate and view mesh for antennas, arrays, and custom shapes
rotate	Rotate shape about axis by angle
rotateX	Rotate shape about x-axis by angle
rotateY	Rotate shape about y-axis by angle
rotateZ	Rotate shape about z-axis by angle
translate	形状を新しい位置に移動する
scale	Change size of shape by fixed factor
mirrorX	Mirror shape along x-axis
mirrorY	Mirror shape along y-axis
removeHoles	Remove holes from shape
removeSlivers	Remove sliver outliers from shape boundary

例

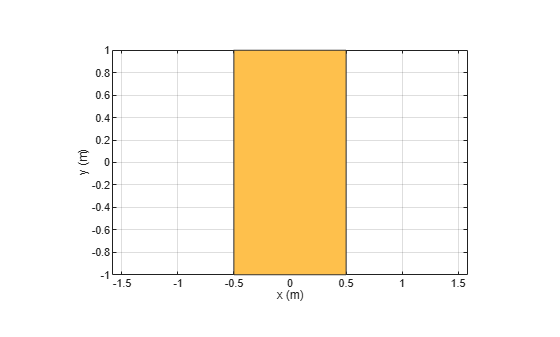

既定のプロパティを使った長方形の作成

antenna.Rectangle を使用して長方形の形状を作成し、表示します。

r1 = antenna.Rectangle

r1 =
  Rectangle with properties:

         Name: 'myrectangle'
       Center: [0 0]
       Length: 1
        Width: 2
    NumPoints: 2

show(r1)

指定したプロパティを使用した長方形の作成と回転

長さ 2 m、幅 4 m の長方形を作成して表示します。

r2 = antenna.Rectangle(Length=2,Width=4);
show(r2)
axis equal

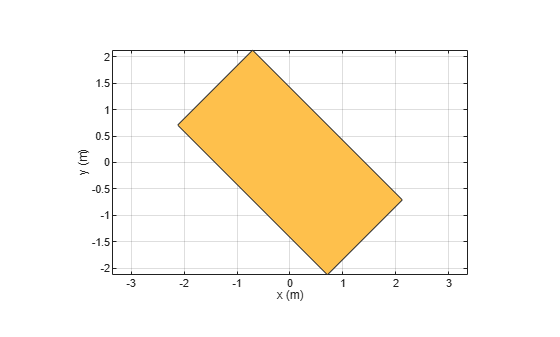

長方形を回転させます。

rotateZ(r2,45);

show(r2)

ノッチのある長方形の作成

長さ 0.15 m、幅 0.15 m の長方形を作成します。

r  = antenna.Rectangle(Length=0.15,Width=0.15);

長さ 0.05 m、幅 0.05 m の 2 つ目の長方形を作成します。2 つ目の長方形の中心を、最初の長方形 r の長さの半分の位置に設定します。

n = antenna.Rectangle(Center=[0.075,0],Length=0.05,Width=0.05);

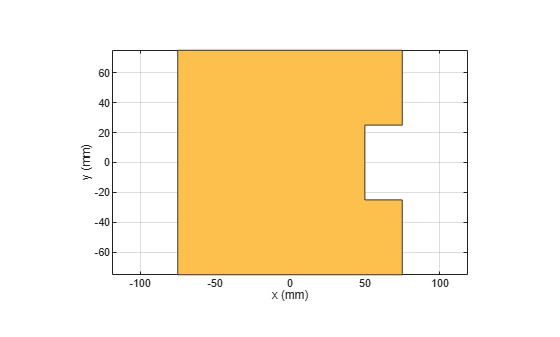

r から n を減算することで、ノッチのある長方形を作成して表示します。

rn  = r-n;
show(rn)

ノッチのある長方形の面積を計算します。

area(rn)

ans =
0.0212

バージョン履歴

R2017a で導入
