detcoef2

2 次元 Detail 係数

構文

y = detcoef2(o,c,s,n)

[h,v,d] = detcoef2('all',c,s,n)

y = detcoef2('compact',c,s,n)

説明

y = detcoef2(o,c,s,n) は、ウェーブレット分解構造 [c,s] からレベル n における方向 o の Detail 係数を抽出します。c と s の詳細については、wavedec2 を参照してください。

[h,v,d] = detcoef2('all',c,s,n) は、レベル n における水平 h、垂直 v、および対角 d の Detail 係数を返します。

detcoef2('a',c,s,n) は、detcoef2('all',c,s,n) と等価です。

y = detcoef2('compact',c,s,n) は、行方向に格納されているすべての Detail 係数を返します。

detcoef2('c',c,s,n) は、detcoef2('compact',c,s,n) と等価です。

[H,V,D] = detcoef2('all',c,s,N) および Y = detcoef2('compact',c,s,N) の場合、Y = [H(:)' V(:)' D(:)'] となります。

例

イメージからの Detail 係数の抽出

この例では、イメージの離散ウェーブレット解析から Detail 係数を抽出する方法を示します。この例では、ゼロパディングを使用します。

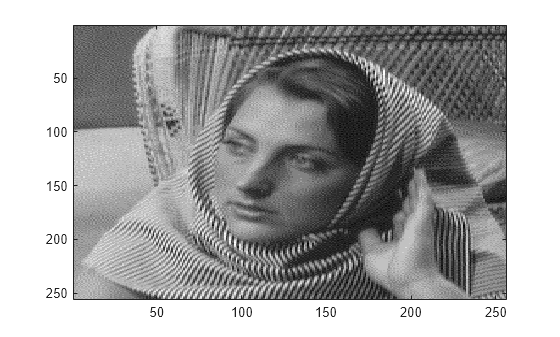

拡張モードをゼロパディングに設定します。イメージを読み込んで表示します。

origmode = dwtmode('status','nodisplay');
dwtmode('zpd','nodisplay');

load woman
imagesc(X)
colormap(gray)

Haar ウェーブレットを使用して、レベル 2 まで下げたイメージのウェーブレット分解を取得します。

[c,s] = wavedec2(X,2,'haar');
size(X)

ans = 1×2

   256   256

size(c)

ans = 1×2

           1       65536

s

s = 4×2

    64    64
    64    64
   128   128
   256   256

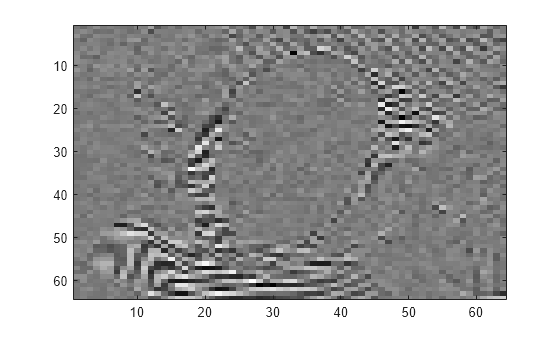

ウェーブレット分解構造 [c,s] から、各方向のレベル 2 における Detail 係数を抽出します。対角方向の Detail 係数を表示します。

[chd2,cvd2,cdd2] = detcoef2('all',c,s,2);
size(cdd2)

ans = 1×2

    64    64

imagesc(cdd2)
colormap(gray)

各方向のレベル 1 における Detail 係数を抽出します。垂直方向の Detail 係数を表示します。

[chd1,cvd1,cdd1] = detcoef2('all',c,s,1);
size(cvd1)

ans = 1×2

   128   128

imagesc(cvd1)
colormap(gray)

拡張モードを元に戻します。

dwtmode(origmode,'nodisplay')

入力引数

o — 方向

'h' | 'v' | 'd'

Detail 係数の方向。次として指定します。

• 'h' — 水平

• 'v' — 垂直

• 'd' — 対角

c — ウェーブレット分解ベクトル

実数値のベクトル

ウェーブレット分解ベクトル。実数値のベクトルとして指定します。ベクトル c には、Approximation 係数と Detail 係数がレベルごとに格納されます。ブックキーピング行列 s を使用して c が解析されます。wavedec2 を参照してください。

データ型: double

s — ブックキーピング行列

整数値の行列

ブックキーピング行列。整数値の行列として指定します。行列 s には、各レベルのウェーブレット係数の次元が格納されます。ウェーブレット分解ベクトル c の解析に使用されます。wavedec2 を参照してください。

データ型: double

n — Detail レベル

整数

ウェーブレット分解から抽出する Detail レベル。整数として指定します。整数 n は、区間 [1,size(s,1)-2] 内になければなりません。

出力引数

y — Detail 係数

ベクトル | 行列

Detail 係数。ベクトルまたは行列として返されます。

データ型: double

h — 水平方向の Detail 係数

行列

水平方向の Detail 係数。行列として返されます。

データ型: double

v — 垂直方向の Detail 係数

行列

垂直方向の Detail 係数。行列として返されます。

データ型: double

d — 対角方向の Detail 係数

行列

対角方向の Detail 係数。行列として返されます。

データ型: double

ヒント

• c と s がインデックス付きイメージの解析またはトゥルーカラー イメージの解析から取得される場合、y はそれぞれ m 行 n 列の行列または m×n×3 の配列です。

  イメージ形式の詳細については、image と imfinfo のリファレンス ページを参照してください。

拡張機能

C/C++ コード生成
MATLAB® Coder™ を使用して C および C++ コードを生成します。

GPU 配列

Parallel Computing Toolbox™ を使用してグラフィックス処理装置 (GPU) 上で実行することにより、コードを高速化します。

detcoef2 関数は GPU 配列入力をサポートしますが、次の使用上の注意および制限があります。

• detcoef2 は、'sym' および 'per' 拡張モードのみをサポートします。dwtmode を参照してください。

• detcoef2 は、次の構文のみをサポートします。

  • y = detcoef2(o,c,s,n)

  • [h,v,d] = detcoef2('all',c,s,n)

詳細については、GPU での MATLAB 関数の実行 (Parallel Computing Toolbox)を参照してください。

バージョン履歴

R2006a より前に導入

参考

appcoef2 | wavedec2 | waverec2
