systemcomposer.allocation.Allocation
ソース要素とターゲット要素の間の割り当て
説明
Allocation オブジェクトは、ソース要素とターゲット要素の間の割り当てを定義します。
関連するオブジェクトには以下があります。
作成
既定のシナリオ Scenario 1 の 4 つの要素について、allocate 関数を使用して要素間の割り当てを 2 つ作成します。
defaultScenario = allocSet.getScenario("Scenario 1");
defaultScenario.allocate(sourceElement1,sourceElement2);
defaultScenario.allocate(sourceElement3,sourceElement4);プロパティ
オブジェクト関数
applyStereotype | モデル要素にステレオタイプを適用 |
getStereotypes | Get stereotypes applied on model element |
changeStereotype | Change currently applied stereotype to new stereotype in its stereotype hierarchy |
removeStereotype | Remove stereotype from model element |
setProperty | Set property value corresponding to stereotype applied to element |
getProperty | Get property value corresponding to stereotype applied to element |
getPropertyValue | Get value of architecture property |
getEvaluatedPropertyValue | Get evaluated value of property from element |
getStereotypeProperties | Get stereotype property names on element |
hasStereotype | Find if element has stereotype applied |
hasProperty | Find if element has property |
destroy | Remove model element |
例
割り当てを使用してタイヤ プレッシャー モニタリング システムを解析します。
概要
システムズ エンジニアリングでは、システムをさまざまな抽象化レベルで記述するのが一般的です。たとえば、システムを高水準機能として記述できます。これらの機能は、いずれの動作も関連付けられていない場合もありますが、システムが満たさなければならない何らかの動作要件までさかのぼってトレースすることがほとんどです。この層 (アーキテクチャ) のことを "機能アーキテクチャ" と呼びます。この例では、自動車のタイヤ プレッシャー モニタリング システムが 3 つの異なるアーキテクチャで記述されています。
機能アーキテクチャ — システムを高水準機能として記述します。接続は機能間の依存関係を示します [1]。
論理アーキテクチャ — システムをその論理コンポーネントとコンポーネント間でのデータ交換として記述します。さらに、このアーキテクチャはモデルのシミュレーション用の動作を指定します [2]。
プラットフォーム アーキテクチャ — システムに必要な物理ハードウェアを高い水準で記述します [3]。
メモ: この例では、特定の方法論を使用した System Composer™ での割り当てを示しています。ただし、ニーズに合う他の方法論も使用できます。
この割り当て処理は、システムを完全に記述するこれらの 3 つのアーキテクチャをリンクすることとして定義されます。リンクすることで各アーキテクチャ層に関する情報を取得し、他の層からアクセスできるようにします。
次のコマンドを使用してプロジェクトを開きます。
openProject("scExampleTirePressureMonitorSystem");

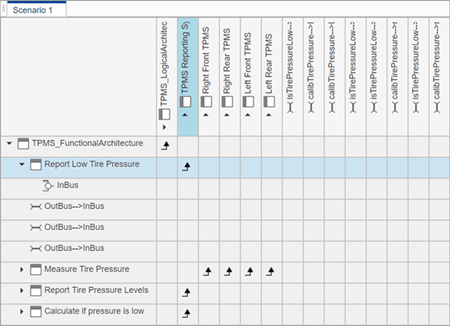

FunctionalAllocation.mldatx ファイルを開きます。TPMS_FunctionalArchitecture から TPMS_LogicalArchitecture への割り当てが割り当てエディターに表示されます。最初の列に TPMS_FunctionalArchitecture の要素が表示されます。最初の行に TPMS_LogicalArchitecture の要素が表示されます。矢印はモデル要素間の割り当てを示します。
モデル内の割り当てられたコンポーネントが矢印で表示されます。モデルの階層構造における各要素の割り当てを確認できます。
この例の残りの部分では、この割り当て情報を使用してモデルをさらに解析する方法を示します。
機能から論理への割り当てとカバレッジ解析
このセクションでは、カバレッジ解析を実行して、すべての機能が割り当てられていることを検証する方法を示します。この処理では、機能アーキテクチャと論理アーキテクチャの間で指定される割り当て情報を使用する必要があります。
解析を開始するには、割り当てセットを読み込みます。
allocSet = systemcomposer.allocation.load('FunctionalAllocation');
scenario = allocSet.Scenarios;システムの各機能が割り当てられていることを検証します。
import systemcomposer.query.*; [~,allFunctions] = allocSet.SourceModel.find(HasStereotype(IsStereotypeDerivedFrom("TPMSProfile.Function"))); unAllocatedFunctions = []; ImplementedAllocations = []; for i = 1:numel(allFunctions) alloc = scenario.getAllocatedTo(allFunctions(i)); if isempty(alloc) unAllocatedFunctions = [unAllocatedFunctions allFunctions(i)]; end end allCompsSource = allocSet.SourceModel.find(AnyComponent); allCompsTarget = allocSet.TargetModel.find(AnyComponent); for i = 1:numel(allCompsSource) for j = 1:numel(allCompsTarget) sourceComp = allocSet.SourceModel.lookup(Path=allCompsSource{i}); targetComp = allocSet.TargetModel.lookup(Path=allCompsTarget{j}); allocated = scenario.getAllocation(sourceComp,targetComp); if ~isempty(allocated) if allocated.getPropertyValue("TPMSProfile.FunctionalAllocation.IsImplemented") ImplementedAllocations(end+1) = strcat(sourceComp.Name," to ",targetComp.Name); end end end end if isempty(unAllocatedFunctions) fprintf('All functions are allocated'); else fprintf('%d Functions have not been allocated',numel(unAllocatedFunctions)); end
All functions are allocated
if isempty(ImplementedAllocations) fprintf('No allocations are implemented'); else fprintf('%d Allocations have been implemented',numel(ImplementedAllocations)); end
6 Allocations have been implemented
結果に All functions are allocated と表示され、システムのすべての機能が割り当てられていることが検証されます。また、実装されていない割り当てがリストされます。
機能を提供するサプライヤーの解析
このセクションでは、指定された割り当てを使用して、どの機能がどのサプライヤーから提供されるかを特定する方法を示します。サプライヤーはそれらのコンポーネントをシステム インテグレーターに供給するため、サプライヤー情報は論理モデルに格納されます。
suppliers = {'Supplier A','Supplier B','Supplier C','Supplier D'};
functionNames = arrayfun(@(x) x.Name, allFunctions,'UniformOutput',false);
numFunNames = length(allFunctions);
numSuppliers = length(suppliers);
allocTable = table('Size',[numFunNames,numSuppliers],'VariableTypes',...
repmat("double",1,numSuppliers));
allocTable.Properties.VariableNames = suppliers;
allocTable.Properties.RowNames = functionNames;
for i = 1:numFunNames
elem = scenario.getAllocatedTo(allFunctions(i));
for j = 1:numel(elem)
elemSupplier = getEvaluatedPropertyValue(elem(j),'TPMSProfile.LogicalComponent.Supplier');
allocTable{i,strcmp(elemSupplier,suppliers)} = 1;
end
end対応する機能がどのサプライヤーのものであるかが table で示されます。
allocTable
allocTable=8×4 table
Supplier A Supplier B Supplier C Supplier D
__________ __________ __________ __________
Measure temperature of tire 0 0 0 1
Measure pressure on tire 0 0 1 0
Calculate Tire Pressure 0 1 0 0
Measure Tire Pressure 0 0 0 0
Report Tire Pressure Levels 1 0 0 0
Measure rotations 0 1 0 0
Report Low Tire Pressure 1 0 0 0
Calculate if pressure is low 1 0 0 0
ソフトウェア展開手法の解析
すべてのソフトウェア コンポーネントを格納するための十分な容量がエンジン制御ユニット (ECU) にあるかどうかを判定できます。ソフトウェア コンポーネント自体はコアに割り当てられますが、ECU は割り当てプロパティをもつコンポーネントです。
プラットフォーム アーキテクチャを取得します。
platformArch = systemcomposer.loadModel('PlatformArchitecture');割り当てを読み込みます。
softwareDeployment = systemcomposer.allocation.load('SoftwareDeployment'); frontECU = platformArch.lookup('Path','PlatformArchitecture/Front ECU'); rearECU = platformArch.lookup('Path','PlatformArchitecture/Rear ECU'); scenario1 = softwareDeployment.getScenario('Scenario 1'); scenario2 = softwareDeployment.getScenario('Scenario 2'); frontECU_availMemory = getEvaluatedPropertyValue(frontECU,"TPMSProfile.ECU.MemoryCapacity"); rearECU_availMemory = getEvaluatedPropertyValue(rearECU,"TPMSProfile.ECU.MemoryCapacity"); frontECU_memoryUsed1 = getUtilizedMemoryOnECU(frontECU,scenario1); frontECU_isOverBudget1 = frontECU_memoryUsed1 > frontECU_availMemory; rearECU_memoryUsed1 = getUtilizedMemoryOnECU(rearECU,scenario1); rearECU_isOverBudget1 = rearECU_memoryUsed1 > rearECU_availMemory; frontECU_memoryUsed2 = getUtilizedMemoryOnECU(frontECU,scenario2); frontECU_isOverBudget2 = frontECU_memoryUsed2 > frontECU_availMemory; rearECU_memoryUsed2 = getUtilizedMemoryOnECU(rearECU,scenario2); rearECU_isOverBudget2 = rearECU_memoryUsed2 > rearECU_availMemory;
結果を示す table を作成します。
softwareDeploymentTable = table([frontECU_memoryUsed1;frontECU_availMemory;... frontECU_isOverBudget1;rearECU_memoryUsed1;rearECU_availMemory;rearECU_isOverBudget1],... [frontECU_memoryUsed2; frontECU_availMemory; frontECU_isOverBudget2;rearECU_memoryUsed2;... rearECU_availMemory; rearECU_isOverBudget2],... 'VariableNames',{'Scenario 1','Scenario 2'},... 'RowNames',{'Front ECU Memory Used (MB)','Front ECU Memory (MB)','Front ECU Overloaded',... 'Rear ECU Memory Used (MB)','Rear ECU Memory (MB)','Rear ECU Overloaded'})
softwareDeploymentTable=6×2 table
Scenario 1 Scenario 2
__________ __________
Front ECU Memory Used (MB) 110 90
Front ECU Memory (MB) 100 100
Front ECU Overloaded 1 0
Rear ECU Memory Used (MB) 0 20
Rear ECU Memory (MB) 100 100
Rear ECU Overloaded 0 0
function memoryUsed = getUtilizedMemoryOnECU(ecu, scenario)ECU の各コンポーネントについて、割り当てられる各ソフトウェア コンポーネントに必要なバイナリ サイズを累計します。
coreNames = {'Core1','Core2','Core3','Core4'};
memoryUsed = 0;
for i = 1:numel(coreNames)
core = ecu.Model.lookup('Path',[ecu.getQualifiedName '/' coreNames{i}]);
allocatedSWComps = scenario.getAllocatedFrom(core);
for j = 1:numel(allocatedSWComps)
binarySize = getEvaluatedPropertyValue(allocatedSWComps(j),"TPMSProfile.SWComponent.BinarySize");
memoryUsed = memoryUsed + binarySize;
end
end
end詳細
バージョン履歴
R2020b で導入
