モデル間の割り当て
ソース モデルとターゲット モデルのアーキテクチャ要素間のトレース可能な有向関係を確立する
System Composer™ の割り当てでは、特定のモデルのアーキテクチャ要素 (コンポーネント、ポート、コネクタなど) から別のモデルのアーキテクチャ要素への有向関係を確立できます。
割り当てを使用して、ソフトウェア コンポーネントからハードウェア コンポーネントへの関係を確立したり、展開の手法を示したりできます。異なるインスタンスであるコンポーネント、ポート、コネクタを割り当ててから、割り当てを使用してリソースベースの割り当ての解析などのさまざまな解析を実行できます。環境を別の環境にマッピングするには、割り当てにステレオタイプを使用し、モデリング言語を拡張してモデル要素間の関係のメタデータを取得します。
クラス
systemcomposer.allocation.Allocation | Allocation between source element and target element |
systemcomposer.allocation.AllocationScenario | Allocation scenario |
systemcomposer.allocation.AllocationSet | Set of allocation scenarios |
関数
ツール
| 割り当てエディター | モデル間の割り当ての作成と管理 |
トピック
- Create and Manage Allocations Interactively
Create and manage model-to-model allocations interactively on the model canvas.
- Create and Manage Allocations Programmatically
Create and manage model-to-model allocations using programmatic interfaces.
- Establish Traceability Between Architectures and Requirements
Link between architectures and requirements to show traceability.
注目の例

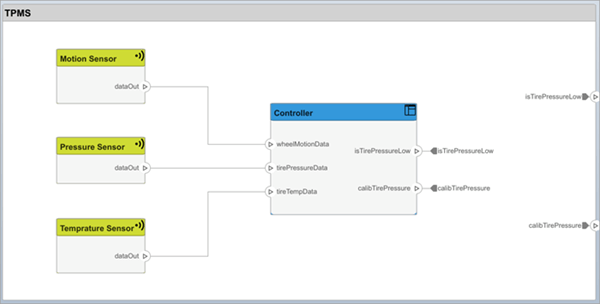

タイヤ プレッシャー モニタリング システムでのアーキテクチャの割り当て
割り当てを使用してタイヤ プレッシャー モニタリング システムを解析する。
Systems Engineering Approach for SoC Applications
Use allocation-based analysis to design a System on Chip platform using systems engineering.
System Composer ワークフローでのモバイル ロボットのシミュレーション
システムズ エンジニアリング ワークフローでモバイル ロボット アーキテクチャをシミュレートする。
