fsurf

3 次元表面のプロット

構文

fsurf(f)

fsurf(f,[min max])

fsurf(f,[xmin xmax ymin ymax])

fsurf(funx,funy,funz)

fsurf(funx,funy,funz,[uvmin uvmax])

fsurf(funx,funy,funz,[umin umax vmin vmax])

fsurf(___,LineSpec)

fsurf(___,Name,Value)

fsurf(ax,___)

fs = fsurf(___)

説明

fsurf(f) は、シンボリック式 f(x,y) の表面プロットを、x と y の既定の区間 [-5 5] で作成します。

fsurf(f,[min max]) は、f(x,y) を x と y の区間 [min max] でプロットします。

fsurf(f,[xmin xmax ymin ymax]) は、f(x,y) を x の区間 [xmin xmax] と y の区間 [ymin ymax] でプロットします。関数 fsurf は symvar を使用して、変数を並べ替え、区間を割り当てます。

fsurf(funx,funy,funz) は、パラメトリックな表面 x = x(u,v)、y = y(u,v)、z = z(u,v) を、u と v の区間 [-5 5] でプロットします。

fsurf(funx,funy,funz,[uvmin uvmax]) は、パラメトリックな表面 x = x(u,v)、y = y(u,v)、z = z(u,v) を、u と v の区間 [uvmin uvmax] でプロットします。

fsurf(funx,funy,funz,[umin umax vmin vmax]) は、パラメトリックな表面 x = x(u,v)、y = y(u,v)、z = z(u,v) を、u の区間 [umin umax] と v の区間 [vmin vmax] でプロットします。関数 fsurf は symvar を使用して、パラメトリック変数を並べ替え、区間を割り当てます。

fsurf(___,LineSpec) は、LineSpec を使用してライン スタイル、マーカー記号、面の色を設定します。このオプションは、前述のすべての入力引数の組み合わせの後で使用できます。

fsurf(___,Name,Value) は、1 つ以上の Name,Value 引数ペアを使用して、ラインのプロパティを指定します。このオプションは、前述の構文のすべての入力引数の組み合わせの後で使用できます。

fsurf(ax,___) は、現在の axes オブジェクト gca ではなくオブジェクト ax をもつ座標軸にプロットします。

fs = fsurf(___) は、表面のタイプによって、関数表面オブジェクトまたはパラメーター化された関数表面オブジェクトを返します。このオブジェクトを使用して、特定の表面のプロパティのクエリと変更を行います。詳細は FunctionSurface のプロパティ および ParameterizedFunctionSurface のプロパティ を参照してください。

例

シンボリック式の 3 次元表面プロット

入力 $$\sin (x)+\cos (y)$$ を既定の範囲 $$-5<x<5$$ および $$-5<y<5$$ にわたってプロットします。

syms x y
fsurf(sin(x)+cos(y))

シンボリック関数の 3 次元表面プロット

$${tan}^{-1}(x+iy)$$ の実数部を既定の範囲 $$-5<x<5$$ および $$-5<y<5$$ にわたってプロットします。

syms f(x,y)
f(x,y) = real(atan(x + i*y));
fsurf(f)

表面プロットのプロット区間の指定

プロット区間を fsurf の 2 番目の引数に与えることで、$$\sin (x)+\cos (y)$$ を区間 $$-\pi <x<\pi$$ と $$-5<y<5$$ にプロットします。

syms x y
f = sin(x) + cos(y);
fsurf(f, [-pi pi -5 5])

パラメーター化された表面プロット

次のパラメーター化された表面のプロットを

$$\begin{array}{c}x=r\cos (s)\sin (t)\\ y=r\sin (s)\sin (t)\\ z=r\cos (t)\\ wherer=2+\sin (7s+5t)\end{array}$$

$$0<s<2\pi$$ と $$0<t<\pi$$ で行います。

camlight を使用してプロットの外観を改善します。

syms s t
r = 2 + sin(7*s + 5*t);
x = r*cos(s)*sin(t);
y = r*sin(s)*sin(t);
z = r*cos(t);
fsurf(x, y, z, [0 2*pi 0 pi])
camlight
view(46,52)

区分的式の表面プロット

クラインの壺の区分的式のプロット

$$\begin{array}{l}\mathit{x}\left(\mathit{u},\mathit{v}\right)=\{\begin{array}{cc}-4\cos \left(\mathit{u}\right)\left[1+\sin \left(\mathit{u}\right)\right]-\mathit{r}\left(\mathit{u}\right)\cos \left(\mathit{u}\right)\cos \left(\mathit{v}\right)& 0<\mathit{u}\le \pi \\ -4\cos \left(\mathit{u}\right)\left[1+\sin \left(\mathit{u}\right)\right]+\mathit{r}\left(\mathit{u}\right)\cos \left(\mathit{v}\right)& \pi <\mathit{u}<\mathrm{2}\pi \end{array}\\ \mathit{y}\left(\mathit{u},\mathit{v}\right)=\mathit{r}\left(\mathit{u}\right)\sin \left(\mathit{v}\right)\\ \mathit{z}\left(\mathit{u},\mathit{v}\right)=\{\begin{array}{cc}-14\sin \left(\mathit{u}\right)-\mathit{r}\left(\mathit{u}\right)\sin \left(\mathit{u}\right)\cos \left(\mathit{v}\right)& 0<\mathit{u}\le \pi \\ -14\sin \left(\mathit{u}\right)& \pi <\mathit{u}<\mathrm{2}\pi \end{array}\\ \mathrm{where}\mathit{r}\left(\mathit{u}\right)=4-2\cos \left(\mathit{u}\right)\end{array}$$

$0<\mathit{u}<2\pi$ と $0<\mathit{v}<2\pi$ で行います。

クラインの壺には片側の表面しかないことを示します。

syms u v;
r = @(u) 4 - 2*cos(u);
x = piecewise(u <= pi, -4*cos(u)*(1+sin(u)) - r(u)*cos(u)*cos(v),...
    u > pi, -4*cos(u)*(1+sin(u)) + r(u)*cos(v));
y = r(u)*sin(v);
z = piecewise(u <= pi, -14*sin(u) - r(u)*sin(u)*cos(v),...
    u > pi, -14*sin(u));
h = fsurf(x,y,z, [0 2*pi 0 2*pi]);

タイトルと座標軸ラベルの追加、および目盛りの書式設定

$$x$$ と $$y$$ について $$-2\pi$$ から $$2\pi$$ まで、3 次元表面 $$y\sin (x)-x\cos (y)$$ をプロットします。タイトルと座標軸ラベルを追加します。

x 軸の範囲を pi/2 の間隔にして、x 軸の目盛りを作成します。round を使用して座標軸の範囲を pi/2 の倍数に正確に変換し、S の目盛りのシンボリックな値を取得します。XTick プロパティを使用して、これらの目盛りを表示します。arrayfun を使用して texlabel を S に適用して、x 軸ラベルを作成します。XTickLabel プロパティを使用して、これらのラベルを表示します。以上の手順を、y 軸について繰り返します。

プロットに LaTeX を使用する方法については、latexを参照してください。

syms x y
fsurf(y.*sin(x)-x.*cos(y), [-2*pi 2*pi])
title('ysin(x) - xcos(y) for x and y in [-2\pi,2\pi]')
xlabel('x')
ylabel('y')
zlabel('z')

ax = gca;
S = sym(ax.XLim(1):pi/2:ax.XLim(2));
S = sym(round(vpa(S/pi*2))*pi/2);
ax.XTick = double(S);
ax.XTickLabel = arrayfun(@texlabel,S,'UniformOutput',false);

S = sym(ax.YLim(1):pi/2:ax.YLim(2));
S = sym(round(vpa(S/pi*2))*pi/2);
ax.YTick = double(S);
ax.YTickLabel = arrayfun(@texlabel,S,'UniformOutput',false);

表面プロットのライン スタイルおよび幅

$$t$$ の異なる値に対し異なるライン スタイルを使用して、パラメトリックな表面 $$x=s\sin (t)$$、$$y=-s\cos (t)$$、$$z=t$$ をプロットします。$$-5<t<-2$$ に対しては、緑のドット マーカー付きの破線を使用します。$$-2<t<2$$ に対しては、LineWidth に 1 を、面の色に緑を使用します。$$2<t<5$$ について、EdgeColor を none に設定してラインを非表示にします。

syms s t
fsurf(s*sin(t),-s*cos(t),t,[-5 5 -5 -2],'--.','MarkerEdgeColor','g')
hold on
fsurf(s*sin(t),-s*cos(t),t,[-5 5 -2 2],'LineWidth',1,'FaceColor','g')
fsurf(s*sin(t),-s*cos(t),t,[-5 5 2 5],'EdgeColor','none')

表面の作成後の変更

パラメトリックな表面をプロットします

$$\begin{array}{c}x=e^{-|u|/10}\sin (5|v|)\\ y=e^{-|u|/10}\cos (5|v|)\\ z=u.\end{array}$$

fcontour がプロット オブジェクトを返すように出力を指定します。

syms u v
x = exp(-abs(u)/10).*sin(5*abs(v));
y = exp(-abs(u)/10).*cos(5*abs(v));
z = u;
fs = fsurf(x,y,z)

fs =
  ParameterizedFunctionSurface with properties:

    XFunction: exp(-abs(u)/10)*sin(5*abs(v))
    YFunction: exp(-abs(u)/10)*cos(5*abs(v))
    ZFunction: u
    EdgeColor: [0 0 0]
    LineStyle: '-'
    FaceColor: 'interp'

  Show all properties

fs の URange プロパティを使用して u の範囲を [-30 30] に変更します。EdgeColor プロパティを使用してラインの色を青に設定し、Marker プロパティと MarkerEdgeColor プロパティを使用して白色のドット マーカーを指定します。

fs.URange = [-30 30];
fs.EdgeColor = 'b';
fs.Marker = '.';
fs.MarkerEdgeColor = 'w';

複数の表面プロットおよび透明な表面

fsurf へのベクトル入力を使用して複数の表面をプロットします。または、hold on を使用して、連続して同じ Figure にプロットします。同じ Figure に複数の表面を表示する場合、透明度が有用です。FaceAlpha プロパティを使用して表面プロットの透明度を調整します。FaceAlpha は、0 から 1 の値を取ります。0 は完全な透明で、1 は不透明です。

fsurf へのベクトル入力を使用して平面 $$x+y$$ および $$x-y$$ をプロットします。FaceAlpha を使用して平面を半透明にし、両方の平面を表示します。

syms x y
h = fsurf([x+y x-y]);
h(1).FaceAlpha = 0.5;
h(2).FaceAlpha = 0.5;
title('Planes (x+y) and (x-y) at half transparency')

表面プロットの解像度の制御

'MeshDensity' オプションを使用して、表面プロットの解像度を制御します。'MeshDensity' を増やすとプロットがより滑らかで正確になり、減らすとプロット速度が上がります。

subplot を使用して、Figure を 2 つに分割します。最初のサブプロットでは、パラメトリックな表面 $$x=\sin (s)$$、$$y=\cos (s)$$、および $$z=(t/10)\sin (1/s)$$ をプロットします。表面には大きなギャップがあります。第 2 サブプロットで 'MeshDensity' を 40 に増やしてこの問題を修正します。fsurf によってギャップが埋められます。これは、'MeshDensity' を増やすとプロットの解像度が向上することを示します。

syms s t

subplot(2,1,1)
fsurf(sin(s), cos(s), t/10.*sin(1./s))
view(-172,25)
title('Default MeshDensity = 35')

subplot(2,1,2)
fsurf(sin(s), cos(s), t/10.*sin(1./s),'MeshDensity',40)
view(-172,25)
title('Increased MeshDensity = 40')

表面プロットより下の等高線の表示

'ShowContours' オプションを 'on' に設定して、式 f の表面プロットに対して等高線を表示します。

syms x y
f = 3*(1-x)^2*exp(-(x^2)-(y+1)^2)...
- 10*(x/5 - x^3 - y^5)*exp(-x^2-y^2)...
- 1/3*exp(-(x+1)^2 - y^2);
fsurf(f,[-3 3],'ShowContours','on')

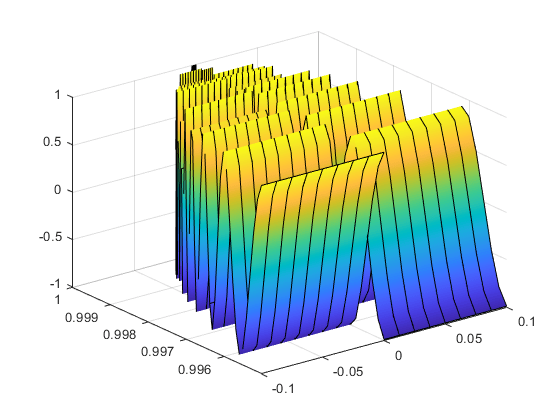

表面プロットのアニメーションの作成

表面プロットのアニメーションを作成するには、表示されている式を Function、XFunction、YFunction、および ZFunction のプロパティを使用して変更した後、drawnow を使用してプロットを更新します。GIF にエクスポートする方法については、imwrite を参照してください。

変数 を 1 から 3 まで変えることによって、パラメトリックな表面をアニメーション化します。

範囲は および とします。MeshDensity を 9 に減らしてプロット速度を上げます。

syms s t
h = fsurf(t.*sin(s), cos(s), sin(1./s), [-0.1 0.1 0 1]);
h.MeshDensity = 9;
for i=1:0.1:3
    h.ZFunction = sin(i./s);
    drawnow
end

表面プロットの外観の改善

関数のシンボリック式 f を作成します。

$$f=3(1-x{)}^2\exp (-(x^2)-(y+1{)}^2)-10(x/5-x^3-y^5)\exp (-x^2-y^2)-1/3\exp (-(x+1{)}^2-y^2).$$

f 式を表面としてプロットします。fsurf によって返されるハンドルのプロパティ、ライティング プロパティおよび colormap を使用して、表面プロットの外観を改善します。

camlight を使用してライトを作成します。brighten を使用して輝度を上げます。EdgeColor を 'none' に設定してラインを削除します。AmbientStrength を使用して周囲光の強度を高めます。詳細は、ライティング、透明度、およびシェーディングを参照してください。座標軸のボックスをオンにします。タイトルについては、latex を使用して f を LaTeX に変換します。最後に、座標軸の目盛り、座標軸のラベルおよびタイトルの外観を改善するために、'Interpreter' を 'latex' に設定します。

syms x y
f = 3*(1-x)^2*exp(-(x^2)-(y+1)^2)...
   - 10*(x/5 - x^3 - y^5)*exp(-x^2-y^2)...
   - 1/3*exp(-(x+1)^2 - y^2);
h = fsurf(f,[-3 3]);

camlight(110,70)
brighten(0.6)
h.EdgeColor = 'none';
h.AmbientStrength = 0.4;

a = gca;
a.TickLabelInterpreter = 'latex';
a.Box = 'on';
a.BoxStyle = 'full';

xlabel('$x$','Interpreter','latex')
ylabel('$y$','Interpreter','latex')
zlabel('$z$','Interpreter','latex')
title_latex = ['$' latex(f) '$'];
title(title_latex,'Interpreter','latex')

制限付き平面をもつ表面プロット

$$x-y$$ 平面で下を、$$z=x+2$$ 平面で上を区切られた円筒シェルをプロットします。

syms r t u
fsurf(cos(t),sin(t),u*(cos(t)+2),[0 2*pi 0 1])
hold on;

平面 $$z=x+2$$ の表面プロットを追加します。

fsurf(r*cos(t),r*sin(t),r*cos(t)+2,[0 1 0 2*pi])

表面プロットへの回転と平行移動の適用

トーラスの表面プロットに回転と平行移動を適用します。

トーラスはパラメトリックに次のように定義できます。

$$\begin{array}{l}\mathit{x}\left(\theta ,\phi \right)=\left(\mathit{R}+\mathit{a}\cos \theta \right)\cos \phi \\ \mathit{y}\left(\theta ,\phi \right)=\left(\mathit{R}+\mathit{a}\cos \theta \right)\sin \phi \\ \mathit{z}\left(\theta ,\phi \right)=\mathit{a}\sin \phi \end{array}$$

ここで、

• $\theta$ は極角、$\phi$ は方位角です。

• $\mathit{a}$ はチューブの半径です。

• $\mathit{R}$ はチューブの中心からトーラスの中心までの距離です。

$$a$$ および $$R$$ の値をそれぞれ 1 および 5 に定義します。fsurf を使用してトーラスをプロットします。

syms theta phi
a = 1;
R = 4;
x = (R + a*cos(theta))*cos(phi);
y = (R + a*cos(theta))*sin(phi);
z = a*sin(theta);
fsurf(x,y,z,[0 2*pi 0 2*pi])
hold on

トーラスに $$x$$ 軸周りの回転を適用します。回転行列を定義します。トーラスを 90 度または $$\pi /2$$ ラジアンの角度で回転します。

alpha = pi/2;
Rx = [1 0 0;
      0 cos(alpha) -sin(alpha);
      0 sin(alpha) cos(alpha)];
r = [x; y; z];
r_90 = Rx*r;

トーラスの中心を、$$x$$ 軸に沿って 5 シフトします。既存のグラフに、回転し平行移動したトーラスの 2 番目のプロットを追加します。

fsurf(r_90(1)+5,r_90(2),r_90(3))
axis([-5 10 -5 10 -5 5])
hold off

入力引数

f — プロットする 3 次元式または関数

シンボリック式 | シンボリック関数

プロットする式または関数。シンボリック式またはシンボリック関数として指定します。

[min max] — x 軸と y 軸のプロット区間

[–5 5] (既定値) | 2 つの数値のベクトル

x 軸と y 軸のプロット区間。2 つの数値のベクトルとして指定します。既定値は [-5 5] です。

[xmin xmax ymin ymax] — x 軸と y 軸のプロット区間

[–5 5 –5 5] (既定値) | 4 つの数値のベクトル

x 軸と y 軸のプロット区間。4 つの数値のベクトルとして指定します。既定値は [-5 5 -5 5] です。

funx,funy,funz — u と v のパラメトリック関数

シンボリック式 | シンボリック関数

u と v のパラメトリック関数。シンボリック式またはシンボリック関数として指定します。

[uvmin uvmax] — u と v のプロット区間

[–5 5] (既定値) | 2 つの数値のベクトル

u 軸と v 軸のプロット区間。2 つの数値のベクトルとして指定します。既定値は [-5 5] です。

[umin umax vmin vmax] — u と v のプロット区間

[–5 5 –5 5] (既定値) | 4 つの数値のベクトル

u と v のプロット区間。4 つの数値のベクトルとして指定します。既定値は [-5 5 -5 5] です。

ax — axes オブジェクト

axes オブジェクト

axes オブジェクト。axes オブジェクトを指定しない場合、fsurf は現在の座標軸を使用します。

LineSpec — ライン スタイル、マーカー、色

string スカラー | 文字ベクトル

ライン スタイル、マーカー、色。記号を含む string スカラーまたは文字ベクトルとして指定します。記号の順序は任意です。3 つの特性すべて (ライン スタイル、マーカー、色) を指定する必要はありません。たとえば、ライン スタイルを省略してマーカーを指定すると、プロットにはマーカーのみが表示され、ラインは表示されません。

例: "--or" は円マーカーをもつ赤い破線です。

ライン スタイル	説明	結果として得られるライン
"-"	実線
"--"	破線
":"	点線
"-."	一点鎖線

マーカー	説明	結果として得られるマーカー
"o"	円
"+"	プラス記号
"*"	アスタリスク
"."	点
"x"	十字
"_"	横線
"|"	縦線
"square"	正方形
"diamond"	菱形
"^"	上向き三角形
"v"	下向き三角形
">"	右向き三角形
"<"	左向き三角形
"pentagram"	星形五角形
"hexagram"	星形六角形

色の名前	省略名	RGB 3 成分	外観
"red"	"r"	[1 0 0]
"green"	"g"	[0 1 0]
"blue"	"b"	[0 0 1]
"cyan"	"c"	[0 1 1]
"magenta"	"m"	[1 0 1]
"yellow"	"y"	[1 1 0]
"black"	"k"	[0 0 0]
"white"	"w"	[1 1 1]

名前と値の引数

オプションの引数のペアを Name1=Value1,...,NameN=ValueN として指定します。ここで、Name は引数名で、Value は対応する値です。名前と値の引数は他の引数の後に指定しなければなりませんが、ペアの順序は重要ではありません。

R2021a より前では、コンマを使用して名前と値の各ペアを区切り、Name を引用符で囲みます。

例: 'Marker','o','MarkerFaceColor','red'

ここでは、プロパティの一部だけを紹介しています。一覧については、FunctionSurface のプロパティ を参照してください。

MeshDensity — 方向ごとの評価点の数

35 (既定値) | 数値

方向ごとの評価点の数。数値として指定します。既定値は 35 です。fsurf オブジェクトは適応評価を使用するため、評価点の数は実際の数の方が大きくなります。

例: 100

ShowContours — プロットの下に等高線図を表示

'off' (既定値) | on/off logical 値

プロットの下に等高線図を表示。'on' または 'off' として指定するか、数値または 1 (true) か 0 (false) の logical 値として指定します。値 'on' は true と等価で、'off' は false と等価です。したがって、このプロパティの値を logical 値として使用できます。値は、matlab.lang.OnOffSwitchState 型の on/off logical 値として保存されます。

EdgeColor — ラインの色

[0 0 0] (既定値) | 'interp' | RGB 3 成分 | 16 進数のカラー コード | 'r' | 'g' | 'b' | ...

ラインの色。'interp'、RGB 3 成分、16 進数のカラー コード、色の名前、または省略名として指定します。既定の RGB 3 成分の値 [0 0 0] は、黒に相当します。値 'interp' を指定すると ZData の値に基づいてエッジをカラーリングします。

カスタム色には、RGB 3 成分または 16 進数のカラー コードを指定します。

• RGB 3 成分は、色の赤、緑、青成分の強度を指定する 3 成分の行ベクトルです。強度は [0,1] の範囲でなければなりません。たとえば [0.4 0.6 0.7] のようになります。

• 16 進数のカラー コードは、string スカラー、またはハッシュ記号 (#) の後に 3 つまたは 6 つの 0 から F までの範囲の 16 進数の桁を続けた文字ベクトルです。この値では大文字と小文字は区別されません。そのため、カラー コード "#FF8800"、"#ff8800"、"#F80"、および "#f80" は等価です。

あるいは、一般的な色を名前で指定できます。次の表は、名前の付いた色のオプションと、等価な RGB 3 成分および 16 進数のカラー コードの一覧です。

色の名前	省略名	RGB 3 成分	16 進数のカラー コード	外観
"red"	"r"	[1 0 0]	"#FF0000"
"green"	"g"	[0 1 0]	"#00FF00"
"blue"	"b"	[0 0 1]	"#0000FF"
"cyan"	"c"	[0 1 1]	"#00FFFF"
"magenta"	"m"	[1 0 1]	"#FF00FF"
"yellow"	"y"	[1 1 0]	"#FFFF00"
"black"	"k"	[0 0 0]	"#000000"
"white"	"w"	[1 1 1]	"#FFFFFF"
"none"	適用不可	適用不可	適用不可	色なし

次の表は、ライト テーマとダーク テーマのプロットに対する既定のカラー パレットの一覧です。

パレット	パレットの色
"gem" — ライト テーマの既定値 R2025a より前: ほとんどのプロットでこれらの色が既定で使用されます。
"glow" — ダーク テーマの既定値

これらのパレットの RGB 3 成分と 16 進数のカラー コードを取得するには、orderedcolors 関数と rgb2hex 関数を使用します。たとえば、"gem" パレットの RGB 3 成分を取得して 16 進数のカラー コードに変換します。

RGB = orderedcolors("gem");
H = rgb2hex(RGB);

R2023b より前: RGB = get(groot,"FactoryAxesColorOrder") を使用して RGB 3 成分を取得します。

R2024a より前: H = compose("#%02X%02X%02X",round(RGB*255)) を使用して 16 進数のカラー コードを取得します。

LineStyle — ライン スタイル

"-" (既定値) | "--" | ":" | "-." | "none"

ライン スタイル。次の表のいずれかのオプションに指定します。

ライン スタイル	説明	結果として得られるライン
"-"	実線
"--"	破線
":"	点線
"-."	一点鎖線
"none"	ラインなし	ラインなし

LineWidth — ライン幅

0.5 (既定値) | 正の値

ライン幅。ポイント単位の正の値として指定します。1 ポイント = 1/72 インチです。ラインがマーカーをもつ場合、ライン幅はマーカー エッジにも影響します。

ライン幅はピクセルの幅よりも細くすることはできません。ライン幅をシステムのピクセル幅よりも小さい値に設定すると、線は 1 ピクセルの幅で表示されます。

Marker — マーカー記号

"none" (既定値) | "o" | "+" | "*" | "." | ...

マーカー記号。この表にリストされたいずれかの値として指定します。既定では、オブジェクトにマーカーが表示されません。マーカー記号を指定すると、各データ点または頂点にマーカーが追加されます。

マーカー	説明	結果として得られるマーカー
"o"	円
"+"	プラス記号
"*"	アスタリスク
"."	点
"x"	十字
"_"	横線
"|"	縦線
"square"	正方形
"diamond"	菱形
"^"	上向き三角形
"v"	下向き三角形
">"	右向き三角形
"<"	左向き三角形
"pentagram"	星形五角形
"hexagram"	星形六角形
"none"	マーカーなし	適用不可

MarkerEdgeColor — マーカーの輪郭の色

'auto' (既定値) | RGB 3 成分 | 16 進数のカラー コード | 'r' | 'g' | 'b' | ...

マーカーの輪郭の色。'auto'、RGB 3 成分、16 進数のカラー コード、色の名前、または省略名として指定します。既定値 'auto' では EdgeColor プロパティと同じ色が使用されます。

カスタム色には、RGB 3 成分または 16 進数のカラー コードを指定します。

• RGB 3 成分は、色の赤、緑、青成分の強度を指定する 3 成分の行ベクトルです。強度は [0,1] の範囲でなければなりません。たとえば [0.4 0.6 0.7] のようになります。

• 16 進数のカラー コードは、string スカラー、またはハッシュ記号 (#) の後に 3 つまたは 6 つの 0 から F までの範囲の 16 進数の桁を続けた文字ベクトルです。この値では大文字と小文字は区別されません。そのため、カラー コード "#FF8800"、"#ff8800"、"#F80"、および "#f80" は等価です。

あるいは、一般的な色を名前で指定できます。次の表は、名前の付いた色のオプションと、等価な RGB 3 成分および 16 進数のカラー コードの一覧です。

色の名前	省略名	RGB 3 成分	16 進数のカラー コード	外観
"red"	"r"	[1 0 0]	"#FF0000"
"green"	"g"	[0 1 0]	"#00FF00"
"blue"	"b"	[0 0 1]	"#0000FF"
"cyan"	"c"	[0 1 1]	"#00FFFF"
"magenta"	"m"	[1 0 1]	"#FF00FF"
"yellow"	"y"	[1 1 0]	"#FFFF00"
"black"	"k"	[0 0 0]	"#000000"
"white"	"w"	[1 1 1]	"#FFFFFF"
"none"	適用不可	適用不可	適用不可	色なし

次の表は、ライト テーマとダーク テーマのプロットに対する既定のカラー パレットの一覧です。

パレット	パレットの色
"gem" — ライト テーマの既定値 R2025a より前: ほとんどのプロットでこれらの色が既定で使用されます。
"glow" — ダーク テーマの既定値

これらのパレットの RGB 3 成分と 16 進数のカラー コードを取得するには、orderedcolors 関数と rgb2hex 関数を使用します。たとえば、"gem" パレットの RGB 3 成分を取得して 16 進数のカラー コードに変換します。

RGB = orderedcolors("gem");
H = rgb2hex(RGB);

R2023b より前: RGB = get(groot,"FactoryAxesColorOrder") を使用して RGB 3 成分を取得します。

R2024a より前: H = compose("#%02X%02X%02X",round(RGB*255)) を使用して 16 進数のカラー コードを取得します。

例: [0.5 0.5 0.5]

例: 'blue'

例: '#D2F9A7'

MarkerFaceColor — マーカーの塗りつぶし色

"none" (既定値) | "auto" | RGB 3 成分 | 16 進数のカラー コード | "r" | "g" | "b" | ...

マーカーの塗りつぶし色。"auto"、RGB 3 成分、16 進数のカラー コード、色の名前、または省略名として指定します。"auto" の値には MarkerEdgeColor プロパティと同じ色が使用されます。

カスタム色には、RGB 3 成分または 16 進数のカラー コードを指定します。

• RGB 3 成分は、色の赤、緑、青成分の強度を指定する 3 成分の行ベクトルです。強度は [0,1] の範囲でなければなりません。たとえば [0.4 0.6 0.7] のようになります。

• 16 進数のカラー コードは、string スカラー、またはハッシュ記号 (#) の後に 3 つまたは 6 つの 0 から F までの範囲の 16 進数の桁を続けた文字ベクトルです。この値では大文字と小文字は区別されません。そのため、カラー コード "#FF8800"、"#ff8800"、"#F80"、および "#f80" は等価です。

あるいは、一般的な色を名前で指定できます。次の表は、名前の付いた色のオプションと、等価な RGB 3 成分および 16 進数のカラー コードの一覧です。

色の名前	省略名	RGB 3 成分	16 進数のカラー コード	外観
"red"	"r"	[1 0 0]	"#FF0000"
"green"	"g"	[0 1 0]	"#00FF00"
"blue"	"b"	[0 0 1]	"#0000FF"
"cyan"	"c"	[0 1 1]	"#00FFFF"
"magenta"	"m"	[1 0 1]	"#FF00FF"
"yellow"	"y"	[1 1 0]	"#FFFF00"
"black"	"k"	[0 0 0]	"#000000"
"white"	"w"	[1 1 1]	"#FFFFFF"
"none"	適用不可	適用不可	適用不可	色なし

次の表は、ライト テーマとダーク テーマのプロットに対する既定のカラー パレットの一覧です。

パレット	パレットの色
"gem" — ライト テーマの既定値 R2025a より前: ほとんどのプロットでこれらの色が既定で使用されます。
"glow" — ダーク テーマの既定値

これらのパレットの RGB 3 成分と 16 進数のカラー コードを取得するには、orderedcolors 関数と rgb2hex 関数を使用します。たとえば、"gem" パレットの RGB 3 成分を取得して 16 進数のカラー コードに変換します。

RGB = orderedcolors("gem");
H = rgb2hex(RGB);

R2023b より前: RGB = get(groot,"FactoryAxesColorOrder") を使用して RGB 3 成分を取得します。

R2024a より前: H = compose("#%02X%02X%02X",round(RGB*255)) を使用して 16 進数のカラー コードを取得します。

例: [0.3 0.2 0.1]

例: "green"

例: "#D2F9A7"

MarkerSize — マーカー サイズ

6 (既定値) | 正の値

マーカー サイズ。ポイント単位の正の値として指定します。1 ポイント = 1/72 インチです。

出力引数

fs — 1 つ以上のオブジェクト

スカラー | ベクトル

1 つ以上のオブジェクト。スカラーまたはベクトルとして返されます。このオブジェクトは、プロットのタイプによって、関数表面オブジェクトかパラメーター化された表面オブジェクトのいずれかになります。これらのオブジェクトを使用して、特定のラインのプロパティのクエリと変更を行います。詳細は FunctionSurface のプロパティ および ParameterizedFunctionSurface のプロパティ を参照してください。

アルゴリズム

fsurf は f のシンボリック変数を x 軸に、次に y 軸に割り当て、symvar は割り当てられる変数の順番を決定します。そのため、変数名と軸名が対応しない場合があります。fsurf が x または y を対応する軸に割り当てるように強制するには、プロットするシンボリック関数を作成し、そのシンボリック関数を fsurf に渡します。

たとえば、次のコードは f(x,y) = sin(y) を 2 つの方法でプロットします。1 つ目の方法では、y 軸に対して波形を振動させます。つまり、1 つ目のプロットでは変数 y を対応する y 軸に割り当てます。2 つ目のプロットでは、y を x 軸に割り当てます。これがシンボリック関数内で最初の (および唯一の) 変数であるためです。

syms x y;
f(x,y) = sin(y);

figure;
subplot(2,1,1)
fsurf(f);
subplot(2,1,2)
fsurf(f(x,y)); % Or fsurf(sin(y));

バージョン履歴

R2016a で導入

参考

関数

• fcontour | fimplicit | fimplicit3 | fmesh | fplot | fplot3

プロパティ

• FunctionSurface のプロパティ | ParameterizedFunctionSurface のプロパティ

トピック

• シンボリック式のプロットの作成
