view_mdlrefs

ライブラリの依存関係のない依存関係を参照しているモデルを解析および可視化

構文

view_mdlrefs(mdl)

説明

view_mdlrefs(mdl) は、依存関係アナライザーを開き、mdl で指定されたモデルについてのモデル参照の依存関係のグラフを表示します。グラフ内の各ノードはモデルを表します。依存関係の矢印はモデルの依存関係を示します。

view_mdlrefs 関数は、ライブラリの依存関係が省略された依存関係アナライザーを開きます。依存関係アナライザーの特定の構成を開くには、depview 関数を使用します。依存関係アナライザーは、その開き方に関係なく、同じオプションを提供します。

例

ライブラリの依存関係のない依存関係アナライザーを開く

sldemo_mdlref_depgraph モデルを含むプロジェクトを開きます。

openProject("ModelReferenceHierarchy");

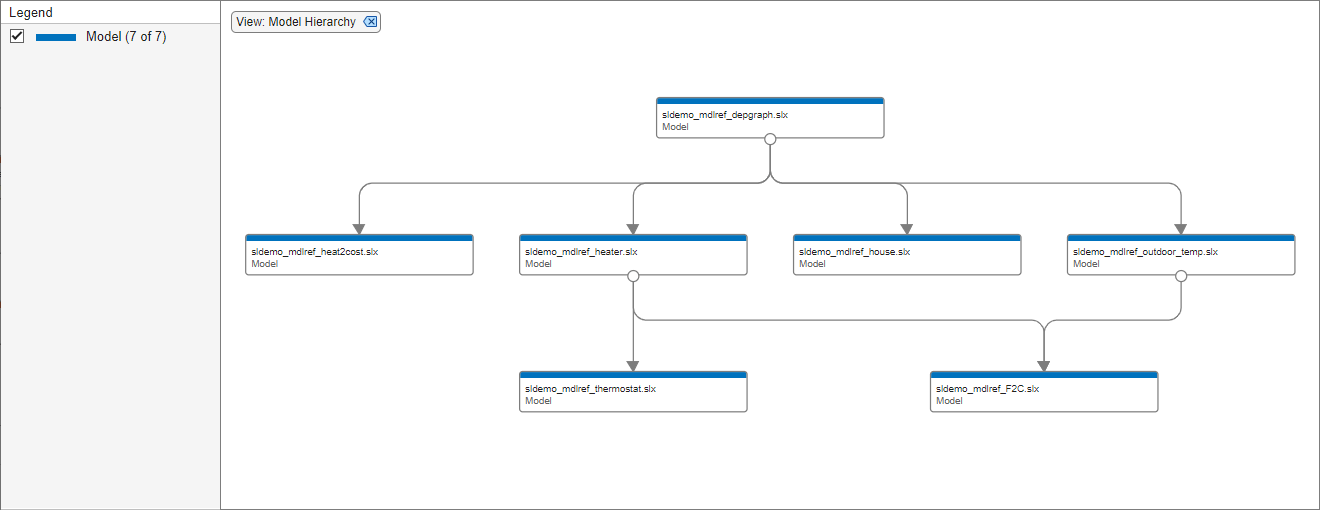

sldemo_mdlref_depgraph モデルの依存関係アナライザーを開きます。

view_mdlrefs("sldemo_mdlref_depgraph");

入力引数

mdl — モデル名またはパス

文字ベクトル | string スカラー

モデルの名前またはパス。文字ベクトルまたは string スカラーとして指定します。

データ型: char | string

バージョン履歴

R2006a より前に導入

参考

ブロック

• Model

関数

• depview | find_mdlrefs

トピック

• モデル参照の動作と機能
• モデル依存関係の解析
