自動室温調節システムのシミュレーション

最新のリリースでは、このページがまだ翻訳されていません。このページの最新版は英語でご覧になれます。

この例では、Simulink® と Stateflow® を使用して、自動車の自動室温調節システムの機能をシミュレートする方法を示します。車内の空気に到達させたい温度値を入力するには、User Setpoint in Celsius ブロックをダブルクリックし、温度値を入力します。同様の方法で、External Temperature in Celsius も設定できます。モデルの右側の数値表示は、運転席頭部の後ろに設置された温度センサーの測定値を示しています。これは、ドライバーが感じる温度です。モデルが実行され、室温調節がアクティブになると、車内温度の変化を示すために、この表示ボックスの値が変化します。

図 1: 自動室温調節システム

Stateflow® コントローラー

監視コントローラーは Stateflow で実装されます。Stateflow チャートをダブルクリックすると、この監視制御ロジックがどのように定式化されているかが示されます。

Heater_AC ステートは、車内の現在温度より少なくとも 0.5℃高い設定点温度を入力すると、ヒーターシステムがオンになることを示しています。ヒーターは、車内の現在温度が設定点温度の 0.5℃以内になるまでアクティブなままになります。同様に、ユーザーが、現在の車内温度より 0.5℃ (以上) 低い設定点を入力すると、エアコンがオンになり、車内の気温が設定点温度の 0.5℃以内になるまでアクティブなままになります。その後、システムはオフになります。連続切り替えの問題を回避するために、0.5℃の不感帯が実装されています。

Blower ステートでは、設定点温度と現在温度の差が大きくなるほど、ファンはより強く送風します。これにより、温度差に関係なく、妥当な時間内に温度が必要値に到達します。この場合も同様に、車内の気温が設定点温度の 0.5℃以内になると、システムはオフになります。

空気分散 (AirDist) ステートと空気再循環 (Recyc_Air) ステートは、Stateflow チャートをトリガーする 2 つのスイッチによって制御されます。必要に応じて、ウィンドウの効果的な除霜を促進するために、これら 2 つのステート内で内部遷移が実装されています。除霜ステートがアクティブになると、空気の再循環はオフになります。

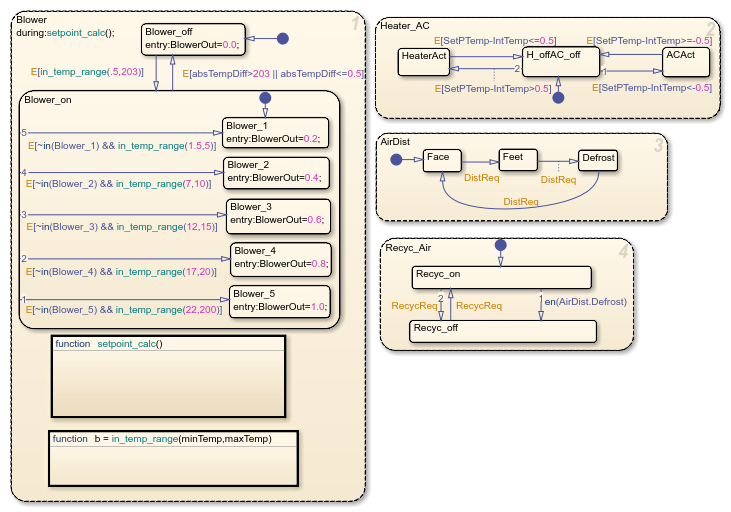

図 2: Stateflow の監視制御ロジック

ヒーターモデルとエアコンモデル

ヒーターモデルは、次に示す熱交換器の方程式から作成されました。

Tout = Ts - (Ts-Tin)e^[(-pi*D*L*hc)/(m_dot*Cp)]

ここで、

Ts = 定数 (ラジエーター壁面温度)
D = 0.004m (チャネル直径)
L = 0.05m (ラジエーターの厚さ)
N = 30000 (チャネル数)
k = 0.026 W/mK = 定数 (空気の熱伝導率)
Cp = 1007 J/kgK = 定数 (空気の比熱)
層流 (hc = 3.66(k/D) = 23.8 W/m2K )

さらに、ヒーターフラップの効果が考慮されています。送風機の動作と同様に、必要な設定点温度と車内の現在温度の温度差が大きくなるほど、ヒーターフラップはより大きく開き、暖房効果はより大きくなります。

エアコンモデルは次の方程式から作成されました。

y*(w*Tcomp) = m_dot*(h4-h1)

ここで、

y = 効率
m_dot = 質量流量
w = エンジンの速度
Tcomp = コンプレッサートルク
h4, h1 = エンタルピー

ここで、エアコンから出る空気の温度が、エンジン速度とコンプレッサートルクによって決定されるエアコンシステムのバンバン制御を行います。

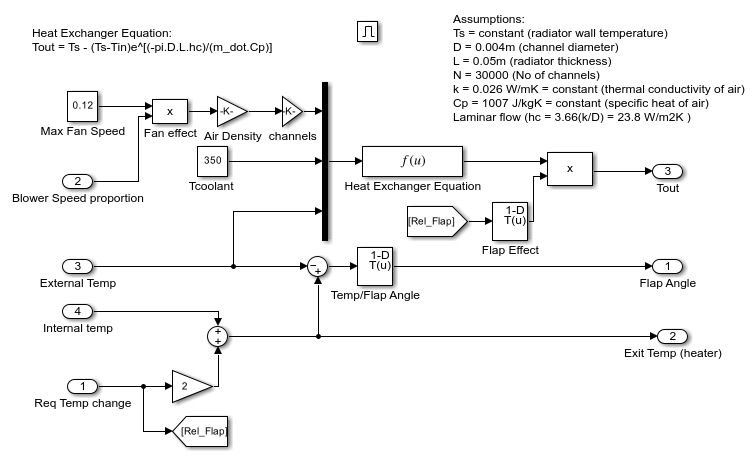

図 3: ヒーター制御サブシステム

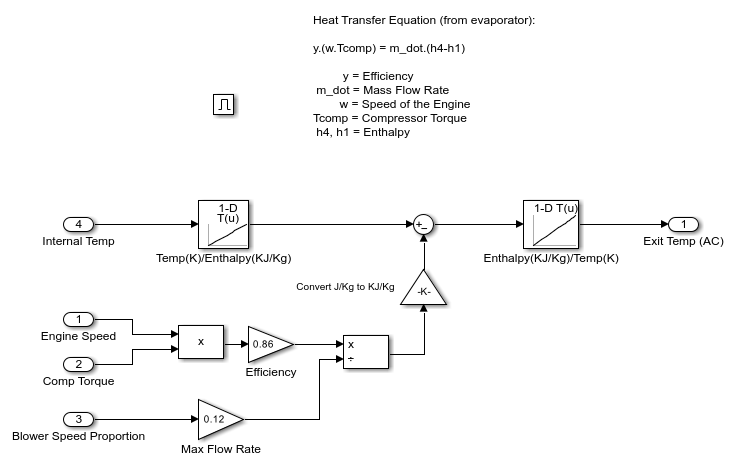

図 4: エアコン制御サブシステム

車室内の熱伝達

ドライバーが感じる気温は、次の要因すべての影響を受けます。

通気孔から出る空気の温度
外気温度
乗車人数

これらの要因が、車室内の熱力学モデルへの入力になります。通気孔から出る空気の温度を考慮するには、通気孔から出る空気の温度と車内の現在温度の差を計算し、これにファン速度比 (質量流量) を掛けます。次に、車内の 1 人につき 100W のエネルギーが追加されます。最後に、外気温度と室内空気温度の差に、小さい方の質量流量を掛けて、外部から車内に放散される空気を考慮します。

内部力学モデルの出力は、運転席頭部の後ろに設置されたセンサーによって読み取られる温度の測定値として表示ブロックに送られます。
