ode15s

スティッフな微分方程式および微分代数方程式 (DAE) の求解 — 可変次数法

ページ内をすべて折りたたむ

構文

[t,y] = ode15s(odefun,tspan,y0)
[t,y] = ode15s(odefun,tspan,y0,options)
[t,y,te,ye,ie] = ode15s(odefun,tspan,y0,options)
sol = ode15s(___)

説明

[t,y] = ode15s(odefun,tspan,y0) は、tspan = [t0 tf] のときに、初期条件 y0 を使用して、連立微分方程式 y'=f(t,y) を t0 から tf まで積分します。解の配列 y の各行は、列ベクトル t に返される値に対応します。

すべての MATLAB® ODE ソルバーは、y'=f(t,y) の形式の連立方程式、あるいは質量行列 M(t,y)y'=f(t,y) を含む問題を解くことができます。すべてのソルバーは類似した構文を使用します。ode23s ソルバーは、質量行列が定数である場合にのみ、これを含む問題を解くことができます。ode15s および ode23t は、特異質量行列をもつ方程式、つまり微分代数方程式 (DAE) を解くことができます。odeset の Mass オプションを使用して質量行列を指定します。

例

[t,y] = ode15s(odefun,tspan,y0,options) は options (関数 odeset を使用して作成された引数) で定義された積分設定も使用します。たとえば、AbsTol オプションおよび RelTol オプションを使用して絶対許容誤差と相対許容誤差を指定したり、Mass オプションを使用して質量行列を指定することができます。

例

[t,y,te,ye,ie] = ode15s(odefun,tspan,y0,options) はさらに、(t,y) の関数 (イベント関数) がゼロになる点を求めます。出力の te はイベント時点、ye はイベント時点における解、ie はトリガーされたイベントのインデックスです。

各関数に対して、ゼロで積分を終了するかどうかと、ゼロクロッシングの方向を考慮するかどうかを指定します。これを行うには、myEventFcn や @myEventFcn などの関数に 'Events' プロパティを設定し、対応する関数 [value,isterminal,direction] = myEventFcn(t,y) を作成します。詳細については、ODE のイベント検出を参照してください。

sol = ode15s(___) は、区間 [t0 tf] の任意の点で解を計算する関数 deval で使用できる構造体を返します。前述の構文にある任意の入力引数の組み合わせが使用できます。

例

例

すべて折りたたむ

ライブ スクリプトを開く

単一解要素をもつシンプルな ODE は、ソルバーの呼び出し内に無名関数として指定できます。この無名関数は、2 つの入力 (t,y) を受け入れなければなりません (いずれかの入力が関数で使用されない場合でも)。

次の ODE を解きます。

y′=-10t.

時間区間 [0 2] および初期条件 y0 = 1 を指定します。

tspan = [0 2];
y0 = 1;
[t,y] = ode15s(@(t,y) -10*t, tspan, y0);

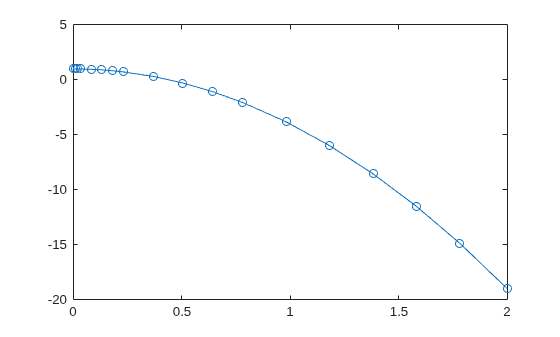

解をプロットします。

plot(t,y,'-o')

Figure contains an axes object. The axes object contains an object of type line.

スクリプトを開く

スティッフな連立方程式の例の 1 つに緩和振動に関するファン デル ポールの方程式があります。このリミット サイクルには、解の成分がゆっくり変化して問題がかなりスティッフな領域と、急激に変化してスティッフでない領域が交互にあります。

連立方程式は次のとおりです。

$$\begin{array}{cl} y_1' &= y_2\\y_2' &= 1000(1-y_1^2)y_2-y_1\end{array}$$

初期条件は、$y_1(0)=2$ および $y_2(0)=0$ です。MATLAB® に付属の関数 vdp1000 が方程式をエンコードします。

function dydt = vdp1000(t,y)
%VDP1000  Evaluate the van der Pol ODEs for mu = 1000.
%
%   See also ODE15S, ODE23S, ODE23T, ODE23TB.

%   Jacek Kierzenka and Lawrence F. Shampine
%   Copyright 1984-2014 The MathWorks, Inc.

dydt = [y(2); 1000*(1-y(1)^2)*y(2)-y(1)];

既定の相対許容誤差および絶対許容誤差 (それぞれ 1e-3 および 1e-6) によって ode45 を使用し、この方程式を求解すると非常に時間がかかります。また、解のプロットにも数分かかります。許容誤差内に収めるためのスティッフな領域が原因で、ode45 で積分を完了するには数百万ものタイム ステップが必要です。

次のプロットは ode45 で得られた解ですが、この計算には長い時間がかかります。スティッフな領域を通過するために、膨大な数のタイム ステップが必要であることがわかります。

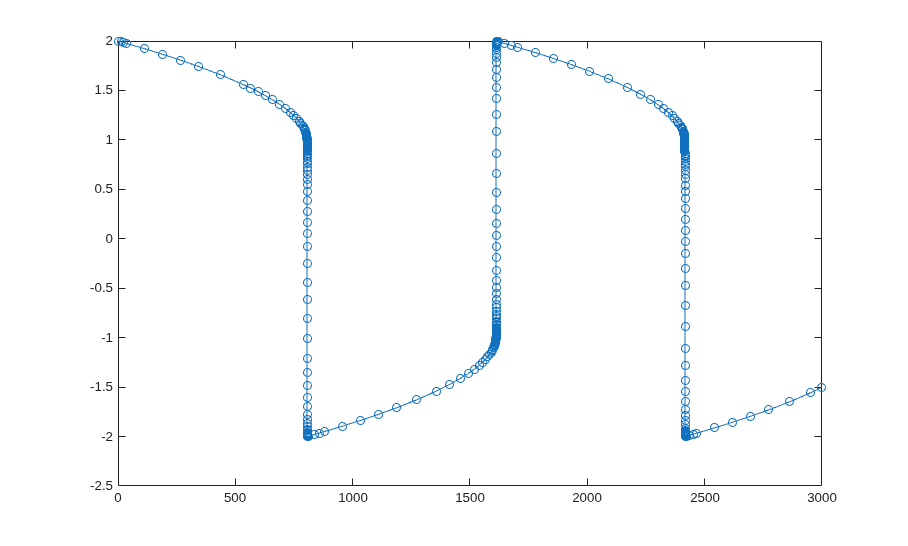

ode15s ソルバーを使用してスティッフな方程式を解き、解 y の 1 列目を時点 t に対してプロットします。ode15s ソルバーは ode45 よりもはるかに少ないステップでスティッフな領域を通過します。

[t,y] = ode15s(@vdp1000,[0 3000],[2 0]);
plot(t,y(:,1),'-o')

スクリプトを開く

ode15s は、2 つの入力引数 t と y を使用する関数にのみ使用できます。しかし、関数の外部で定義した追加のパラメーターを、関数ハンドルを指定するタイミングで渡すことができます。

次の ODE を解きます。

$$y'' = \frac{A}{B} t y.$$

この方程式を連立 1 階方程式として書き直すと次のようになります。

$$\begin{array}{cl} y'_1 &= y_2\\ y'_2 &= \frac{A}{B} t y_1.
\end{array}$$

odefcn.m はこの連立方程式を 4 つの入力引数 (t、y、A、B) を受け入れる関数として表します。

function dydt = odefcn(t,y,A,B)
dydt = zeros(2,1);
dydt(1) = y(2);
dydt(2) = (A/B)*t.*y(1);

ode15s を使用して ODE を解きます。事前定義された A と B の値を odefcn に渡す関数ハンドルを指定します。

A = 1;
B = 2;
tspan = [0 5];
y0 = [0 0.01];
[t,y] = ode15s(@(t,y) odefcn(t,y,A,B), tspan, y0);

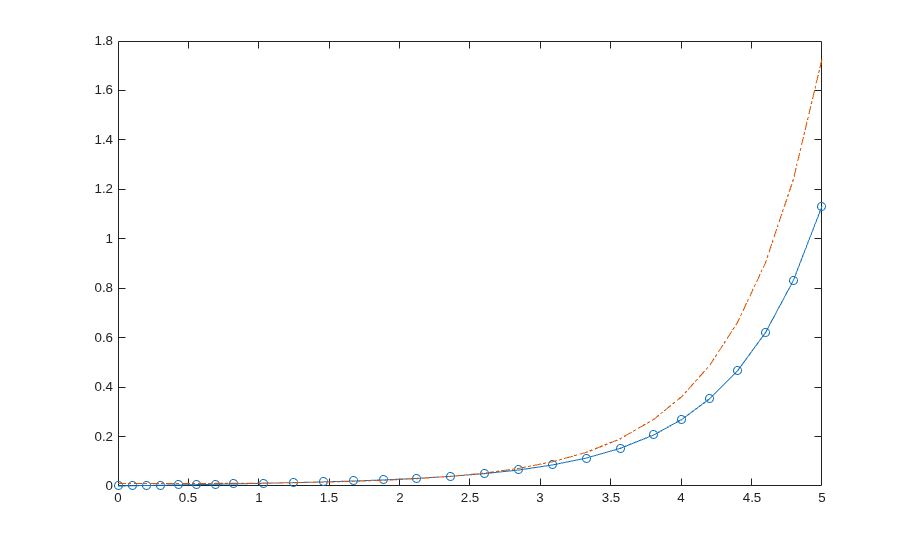

結果をプロットします。

plot(t,y(:,1),'-o',t,y(:,2),'-.')

ライブ スクリプトを開く

ode15s ソルバーは、ほとんどのスティッフな問題に適する最初の選択肢です。しかし、特定のタイプの問題に対しては他のスティッフ ソルバーの方が効率的な場合もあります。この例では、4 つすべてのスティッフ ODE ソルバーを使用してスティッフなテスト方程式を解きます。

次のテスト方程式を考えます。

y′=-λy.

この方程式は λ の絶対値が大きくなるにつれてスティッフ性が増大します。λ=1×109 と初期条件 y(0)=1 を、時間区間 [0 0.5] にわたって使用します。これらの値を使用すると、問題が十分にスティッフであるため、ode45 および ode23 では方程式の積分が困難です。また、odeset を使用して定数ヤコビ行列 J=∂f∂y=-λ を渡し、ソルバー統計の表示をオンにします。

lambda = 1e9;
y0 = 1;
tspan = [0 0.5];
opts = odeset('Jacobian',-lambda,'Stats','on');

ode15s、ode23s、ode23t、ode23tb を使用して方程式を解きます。比較のサブプロットを作成します。

subplot(2,2,1)
tic, ode15s(@(t,y) -lambda*y, tspan, y0, opts), toc
104 successful steps
1 failed attempts
212 function evaluations
0 partial derivatives
21 LU decompositions
210 solutions of linear systems
Elapsed time is 3.261408 seconds.

title('ode15s')
subplot(2,2,2)
tic, ode23s(@(t,y) -lambda*y, tspan, y0, opts), toc
63 successful steps
0 failed attempts
191 function evaluations
0 partial derivatives
63 LU decompositions
189 solutions of linear systems
Elapsed time is 0.633155 seconds.

title('ode23s')
subplot(2,2,3)
tic, ode23t(@(t,y) -lambda*y, tspan, y0, opts), toc
95 successful steps
0 failed attempts
125 function evaluations
0 partial derivatives
28 LU decompositions
123 solutions of linear systems
Elapsed time is 0.372408 seconds.

title('ode23t')
subplot(2,2,4)
tic, ode23tb(@(t,y) -lambda*y, tspan, y0, opts), toc
71 successful steps
0 failed attempts
167 function evaluations
0 partial derivatives
23 LU decompositions
236 solutions of linear systems
Elapsed time is 0.601404 seconds.

title('ode23tb')

Figure contains 4 axes objects. Axes object 1 with title ode15s contains 2 objects of type line. Axes object 2 with title ode23s contains 2 objects of type line. Axes object 3 with title ode23t contains 2 objects of type line. Axes object 4 with title ode23tb contains 2 objects of type line.

すべてのスティッフ ソルバーは良好に動作しますが、この特定の問題では ode23s が最小ステップ数、最短時間で積分を完了します。定数ヤコビ行列が指定されているため、どのソルバーも解を求めるために偏導関数を計算する必要はありません。通常、ode23s はステップごとにヤコビ行列を評価するため、ヤコビ行列の指定は ode23s に最も利点があります。

一般のスティッフな問題の場合、スティッフ ソルバーのパフォーマンスは問題の形式と指定されたオプションによって異なります。ヤコビ行列やスパース パターンを指定すると、スティッフな問題に対するソルバーの効率が常に向上します。しかし、各スティッフ ソルバーでのヤコビ行列の扱いは異なるため、向上の程度は大きく異なる可能性があります。実際、連立方程式が非常に大きい場合、あるいは何回も解く必要がある場合は、実行時間を最短にするためにさまざまなソルバーのパフォーマンスを調べる価値があります。

ライブ スクリプトを開く

ファン デル ポールの方程式は次のように 2 次 ODE です。

y1′′-μ(1-y12)y1′+y1=0.

ode15s を使用して、μ=1000 のファン デル ポールの方程式を解きます。MATLAB® に付属の関数 vdp1000.m が方程式をエンコードします。ソルバーや評価点などの解に関する情報をもつ構造体を返すために、1 つの出力を指定します。

tspan = [0 3000];
y0 = [2 0];
sol = ode15s(@vdp1000,tspan,y0)
sol = struct with fields:
     solver: 'ode15s'
    extdata: [1×1 struct]
          x: [0 1.4606e-05 2.9212e-05 4.3818e-05 1.1010e-04 1.7639e-04 2.4267e-04 3.0896e-04 4.5006e-04 5.9116e-04 7.3226e-04 8.7336e-04 0.0010 0.0012 0.0013 0.0015 0.0017 0.0018 0.0021 0.0024 0.0027 0.0030 0.0033 0.0044 0.0055 0.0066 … ] (1×592 double)
          y: [2×592 double]
      stats: [1×1 struct]
      idata: [1×1 struct]

linspace を使用して、区間 [0 3000] に 2500 点を生成します。deval を使用して、これらの点における解の最初の要素を評価します。

x = linspace(0,3000,2500);
y = deval(sol,x,1);

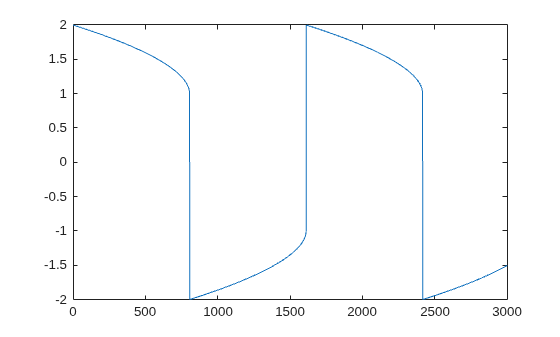

解をプロットします。

plot(x,y)

Figure contains an axes object. The axes object contains an object of type line.

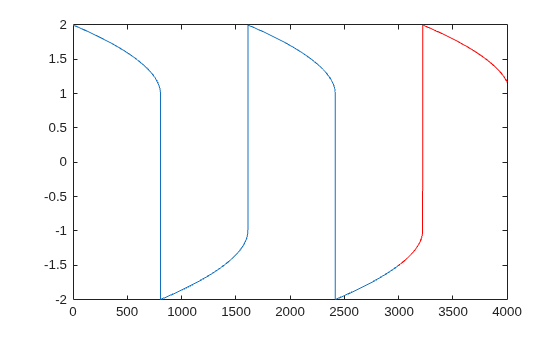

odextend を使用して解を tf=4000 に拡張し、結果を元のプロットに追加します。

tf = 4000;
sol_new = odextend(sol,@vdp1000,tf);
x = linspace(3000,tf,350);
y = deval(sol_new,x,1);
hold on
plot(x,y,'r')

Figure contains an axes object. The axes object contains 2 objects of type line.

スクリプトを開く

この例では、ODE 系を微分代数方程式 (DAE) 系として再定式化します。hb1ode.m に含まれる Robertson 問題は、スティッフ ODE の解を求めるプログラムに対する古典的なテスト問題です。連立方程式は次のとおりです。

$$\begin{array}{cl} y'_1 &= -0.04y_1 + 10^4 y_2y_3\\ y'_2 &= 0.04y_1 -
10^4 y_2y_3- (3 \times 10^7)y_2^2\\ y'_3 &= (3 \times
10^7)y_2^2.\end{array}$$

hb1ode では、初期条件 $y_1 = 1$、$y_2 = 0$、および $y_3 = 0$ を使用して、この ODE 系の定常状態の解を求めます。ただし、これらの方程式は次の線形保存則も満たします。

$$y'_1 + y'_2 + y'_3 = 0.$$

この解と初期条件に基づくと、保存則は次のようになります。

$$y_1 + y_2 + y_3 = 1.$$

この保存則を使用して $y_3$ の状態を決定することにより、この方程式を DAE 系として書き換えることができます。これにより、問題が次の DAE 系として再定式化されます。

$$\begin{array}{cl} y'_1 &= -0.04y_1 + 10^4 y_2y_3\\ y'_2 &= 0.04y_1 -
10^4 y_2y_3-(3 \times 10^7)y_2^2\\ 0 &= y_1 + y_2 + y_3 - 1.\end{array}$$

これを ODE 系にするために必要な $y_3$ の導関数は 1 つのみであるため、この方程式の微分インデックスは 1 です。したがって、この方程式の解を求めるためにこれ以上の変換は不要です。

関数 robertsdae でこの DAE 系をエンコードします。現在のフォルダーに robertsdae.m を保存して、この例を実行します。

function out = robertsdae(t,y)
out = [-0.04*y(1) + 1e4*y(2).*y(3)
   0.04*y(1) - 1e4*y(2).*y(3) - 3e7*y(2).^2
   y(1) + y(2) + y(3) - 1 ];

Robertson 問題のこの定式化を含む完全なサンプル コードは hb1dae.m として提供されています。

ode15s を使用して、この DAE 系の解を求めます。保存則に基づくと、矛盾のない y0 の初期条件は明白です。odeset を使用して、オプションを次のように設定します。

  • 定質量行列を使用して、連立方程式の左辺を表します。

$$\left( \begin{array}{c} y'_1\\ y'_2\\ 0 \end{array} \right) = M y'
\rightarrow M = \left( \begin{array}{ccc} 1 & 0 & 0\\ 0 & 1 & 0\\ 0 & 0 &
0 \end{array} \right)$$

  • 相対許容誤差を 1e-4 に設定します。

  • 2 番目の解の要素に絶対許容誤差 1e-10 を使用します。これはスケールが他の要素とは著しく異なるためです。

  • DAE の自動検出をテストするために、'MassSingular' オプションを既定値 'maybe' のままにします。

y0 = [1; 0; 0];
tspan = [0 4*logspace(-6,6)];
M = [1 0 0; 0 1 0; 0 0 0];
options = odeset('Mass',M,'RelTol',1e-4,'AbsTol',[1e-6 1e-10 1e-6]);
[t,y] = ode15s(@robertsdae,tspan,y0,options);

解をプロットします。

y(:,2) = 1e4*y(:,2);
semilogx(t,y);
ylabel('1e4 * y(:,2)');
title('Robertson DAE problem with a Conservation Law, solved by ODE15S');

入力引数

すべて折りたたむ

解を求める関数。積分する関数を定義する関数ハンドルとして指定します。

スカラー t および列ベクトル y をとる関数 dydt = odefun(t,y) は、データ型が single または double で f(t,y) に対応する列ベクトル dydt を返さなければなりません。odefun は、t と y のいずれかの引数が関数で使用されない場合でも、両方の入力引数を受け入れなければなりません。

たとえば、y'=5y−3 を解くには、次の関数を使用します。

function dydt = odefun(t,y)
dydt = 5*y-3;
end

連立方程式の場合、odefun の出力はベクトルです。ベクトルの各要素は 1 つの方程式の右辺の計算値です。たとえば、次の 2 つを含む連立方程式について考えます。

y'1=y1+2y2y'2=3y1+2y2

各タイム ステップで各方程式の右辺の値を計算する関数は以下のとおりです。

function dydt = odefun(t,y)
dydt = zeros(2,1);
dydt(1) = y(1)+2*y(2);
dydt(2) = 3*y(1)+2*y(2);
end

関数 odefun に追加パラメーターを指定する方法の詳細については、関数のパラメーター化を参照してください。

例: @myFcn

データ型: function_handle

積分区間。ベクトルとして指定します。少なくとも、tspan は開始時点と終了時点を指定する 2 要素ベクトル [t0 tf] でなければなりません。t0 と tf の間の特定時点における解を取得するには、[t0,t1,t2,...,tf] の形式の長いベクトルを使用します。tspan の要素は、単調増加または単調減少でなければなりません。

ソルバーは開始時点 tspan(1) で y0 によって指定される初期条件を設定し、tspan(1) から tspan(end) まで積分します。

  • tspan に 2 つの要素がある場合 ([t0 tf])、ソルバーは区間内の個々の内部積分ステップで計算した解を返します。

  • tspan に 2 つを超える要素がある場合 ([t0,t1,t2,...,tf])、ソルバーは指定された各点で計算した解を返します。ただし、ソルバーは tspan で指定された各点に正確にステップするわけではありません。代わりに、ソルバーは独自の内部ステップを使用して解を計算し、tspan 内の要求された点で解を評価します。指定された点で出力された解の精度の次数は、各内部ステップで計算された解と同じです。

    中間点をいくつか指定しても計算効率にほとんど影響しませんが、大規模な方程式の場合はメモリ管理に影響を及ぼす可能性があります。

ソルバーは tspan の値を使用して InitialStep と MaxStep に適した値を計算します。

  • tspan に複数の中間点が含まれる場合 ([t0,t1,t2,...,tf])、指定した点は問題のスケールの目安となり、これはソルバーが使用する InitialStep の値に影響することがあります。そのため、ソルバーで得られる解は、tspan を 2 要素ベクトルとして指定するか、中間点を含むベクトルとして指定するかによって異なる場合があります。

  • tspan の最初と最後の値は、最大ステップ サイズ MaxStep の計算に使用されます。そのため、tspan の最初または最後の値を変更すると、ソルバーが別のステップ シーケンスを使用する可能性があり、そのため解が変わることがあります。

例: [1 10]

例: [1 3 5 7 9 10]

データ型: single | double

初期条件。ベクトルとして指定します。odefun に定義された各方程式の初期条件を y0 に含めるために、y0 は odefun のベクトル出力と同じ長さでなければなりません。

データ型: single | double

オプション構造体。構造体配列として指定します。options 構造体の作成または変更には、関数 odeset を使用します。各 ODE ソルバーと互換性のあるオプションの一覧については、ODE オプションの概要を参照してください。

例: options = odeset('RelTol',1e-5,'Stats','on','OutputFcn',@odeplot) は、相対許容誤差 1e-5 を指定し、ソルバー統計の表示をオンにして、解の計算時に解をプロットする出力関数 @odeplot を指定します。

データ型: struct

出力引数

すべて折りたたむ

評価点。列ベクトルとして返されます。

  • tspan に 2 つの要素がある場合 ([t0 tf])、t には積分の実行に使用される内部評価点が含まれます。

  • tspan に 2 つより多い要素が含まれる場合、t は tspan と同じです。

解。配列として返されます。y の各行は、t の対応する行に返される値での解です。

イベント時点。列ベクトルとして返されます。te のイベント時点は ye に返された解に対応し、ie は発生したイベントを指定します。

イベント時点での解。配列として返されます。te のイベント時点は ye に返された解に対応し、ie は発生したイベントを指定します。

トリガーされるイベント関数のインデックス。列ベクトルとして返されます。te のイベント時点は ye に返された解に対応し、ie は発生したイベントを指定します。

評価対象の構造体。構造体配列として返されます。この構造体を関数 deval と共に使用して区間 [t0 tf] の任意の点で解を評価します。構造体配列 sol は、常に以下のフィールドを含みます。

構造体フィールド説明

sol.x

ソルバーによって選択されたステップの行ベクトル。

sol.y

解。各列の sol.y(:,i) には、時点 sol.x(i) での解が含まれます。

sol.solver

ソルバー名。

さらに、odeset の Events オプションを指定してイベントが検出された場合、sol は以下のフィールドも含みます。

構造体フィールド説明

sol.xe

イベントが発生した点。sol.xe(end) には、終了イベントの厳密な点 (存在する場合) が含まれます。

sol.ye

sol.xe のイベントに対応する解。

sol.ie

Events オプションに指定された関数により返されるベクトルのインデックス。値は、どのイベントをソルバーが検出したかを示します。

アルゴリズム

ode15s は 1 次～ 5 次の数値微分式 (NDF) に基づく可変ステップ、可変次数 (VSVO) ソルバーです。オプションとして、一般的に NDF より効率の低い後退微分公式 (BDF、Gear 法とも呼ばれる) も使用できます。関数 ode113 と同じように、関数 ode15s も、多段ソルバーです。ode45 が失敗したり非常に非効率なために問題がスティッフであると考えられる場合、あるいは微分代数方程式 (DAE) を解く場合は、ode15s を使用してください [1]、[2]。

参照

[1] Shampine, L. F. and M. W. Reichelt, “The MATLAB ODE Suite,” SIAM Journal on Scientific Computing, Vol. 18, 1997, pp. 1–22.

[2] Shampine, L. F., M. W. Reichelt, and J.A. Kierzenka, “Solving Index-1 DAEs in MATLAB and Simulink,” SIAM Review, Vol. 41, 1999, pp. 538–552.
