labeloverlay

2 次元イメージ上のラベル行列領域の重ね合わせ

構文

B = labeloverlay(A,L)

B = labeloverlay(A,BW)

B = labeloverlay(A,C)

B = labeloverlay(___,Name,Value)

説明

B = labeloverlay(A,L) は、入力イメージ A を、ラベル行列 L 内の非ゼロ ラベルごとに異なる色で融合します。関数 labeloverlay は、背景ピクセルを色で融合しません。

B = labeloverlay(A,BW) は、入力イメージに対して、マスク BW が true となる場所を 1 つの色で融合します。関数 labeloverlay は、背景ピクセル (false のラベル付き) を色で融合しません。

B = labeloverlay(A,C) は、入力イメージを、categorical 行列 C 内のラベルごとに異なる色で融合します。関数 labeloverlay は、<undefined> カテゴリのピクセルを色で融合しません。

B = labeloverlay(___,Name,Value) は、計算の特性を制御する Name,Value のペアを使用して、融合オーバーレイ イメージ B を計算します。

例

カラー イメージ上のセグメンテーションの可視化

イメージを読み取り、関数 superpixels を使用してイメージをセグメント化します。

A = imread('kobi.png');
[L,N] = superpixels(A,20);

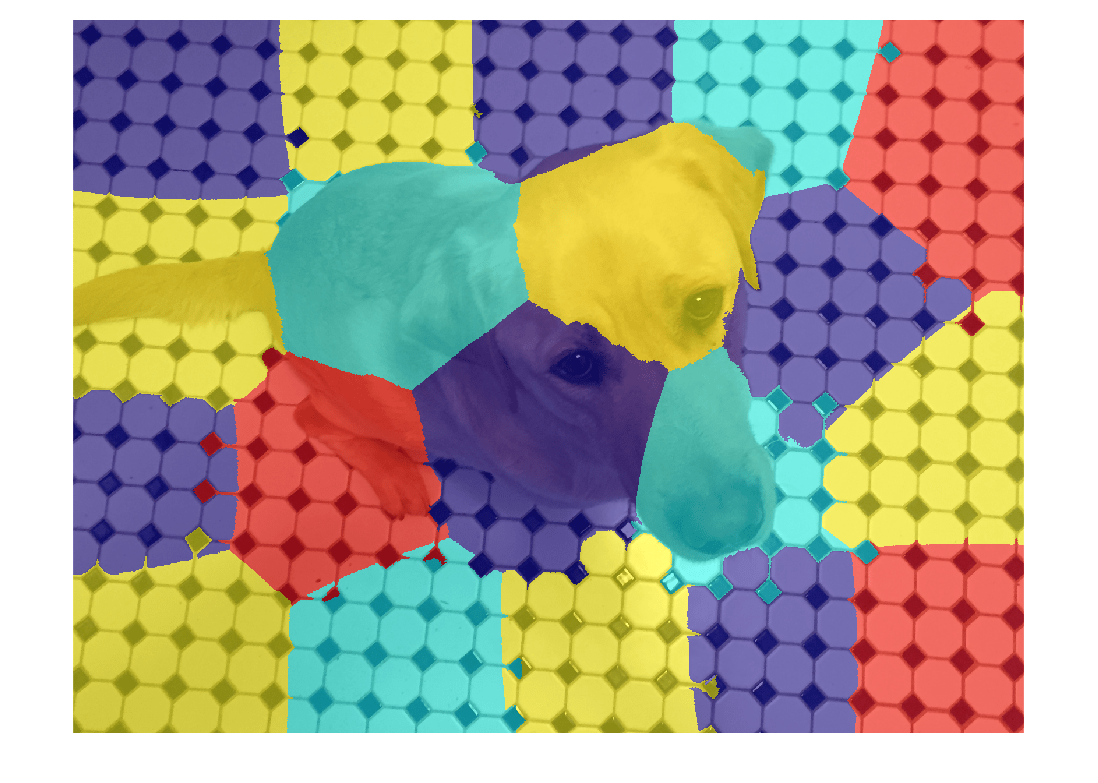

セグメンテーションの結果を元のイメージと融合します。融合したイメージを表示します。

B = labeloverlay(A,L);
imshow(B)

グレースケール イメージ上のバイナリ マスクの可視化

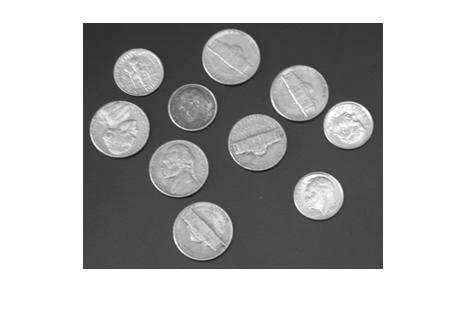

グレースケール イメージを読み取り、それを表示します。

A = imread('coins.png');
imshow(A)

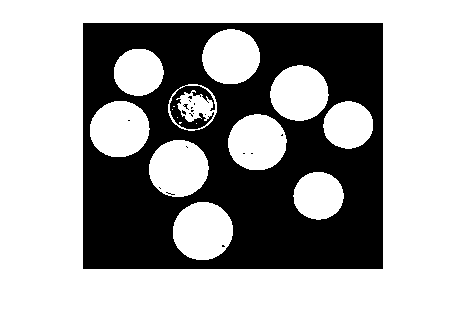

バイナリしきい値処理を使用してマスクを作成します。

t = graythresh(A);
BW = imbinarize(A,t);
imshow(BW)

マスクを元のイメージと融合します。融合したイメージを表示します。

B = labeloverlay(A,BW);
imshow(B)

イメージ上のカテゴリカル ラベルの可視化

グレースケール イメージを読み取ります。

A = imread('coins.png');

バイナリしきい値処理を使用してマスクを作成します。

BW = imbinarize(A);

イメージの内容に基づいてカテゴリカル ラベルを作成します。

stringArray = repmat("table",size(BW));
stringArray(BW) = "coin";
categoricalSegmentation = categorical(stringArray);

カテゴリカル ラベルを元のイメージと融合します。融合したイメージを表示します。

B = labeloverlay(A,categoricalSegmentation);
imshow(B)

元のイメージを、カテゴリカル セグメンテーションの 1 つのラベルのみと融合します。カラーマップを変更し、ラベルの不透明度を大きくし、結果を表示します。

figure
C = labeloverlay(A,categoricalSegmentation,'IncludedLabels',"coin", ...
    'Colormap','autumn','Transparency',0.25);
imshow(C)

入力引数

A — 入力イメージ

2 次元グレースケール イメージ | 2 次元カラー イメージ

入力イメージ。2 次元グレースケールまたはカラー イメージとして指定します。

データ型: single | double | int8 | int16 | uint8 | uint16

L — ラベル

非負の整数の行列

ラベル。非負の整数の行列として指定します。

データ型: single | double | int8 | int16 | int32 | uint8 | uint16 | uint32

BW — マスク

logical 行列

マスク。logical 行列として指定します。

データ型: logical

C — カテゴリ ラベル

categorical 行列

カテゴリ ラベル。categorical 行列として指定します。

データ型: categorical

名前と値の引数

例: 'Colormap','hot' は、'hot' カラーマップの色を使用してラベルを表示します。

オプションの引数 Name,Value のコンマ区切りペアを指定します。Name は引数名で、Value は対応する値です。Name は引用符で囲まなければなりません。Name1,Value1,...,NameN,ValueN のように、複数の名前と値のペアの引数を、任意の順番で指定できます。

Colormap — カラーマップ

'jet' (既定値) | l 行 3 列のカラーマップ | string | 文字ベクトル

カラーマップ。'Colormap' と次の値のいずれかで構成されるコンマ区切りのペアとして指定します。

• l 行 3 列のカラーマップ。カラーマップの各行の RGB 3 成分は [0, 1] の範囲に正規化しなければなりません。l は、ラベル行列 L、バイナリ マスク BW、または categorical 行列 C のラベルの数です。

• 関数 colormap に対する有効な入力の 1 つに対応する string または文字ベクトル。labeloverlay は、隣接ラベルがより明確に区別されるように、指定されたカラーマップを置換します。

例: [0.2, 0.1, 0.5; 0.1, 0.5, 0.8]

例: 'hot'

データ型: single | double | char | string

IncludedLabels — 表示するラベル

整数 | 整数のベクトル | string | string のベクトル

融合したイメージ内に表示するラベル。'IncludedLabels' と次のいずれかから構成されるコンマ区切りのペアとして指定します。

• 範囲 [0, max(L(:))] の整数または整数のベクトル。既定では、labeloverlay は、すべての非ゼロ ラベルを表示します。

• string、または string のベクトル。categorical 行列 C のラベルに対応します。既定では、labeloverlay は、定義されたすべてのカテゴリカル ラベルを表示します。

ベクトルに含まれていないラベルは背景と見なされます。たとえば、ベクトル [1,3,4] で、値 2 は、ラベルとして存在している場合、背景と見なされます。

例: [1,3,4]

例: ["flower","stem"]

データ型: single | double | int8 | int16 | int32 | uint8 | uint16 | uint32 | string

Transparency — 透明度

0.5 (既定値) | 範囲 [0, 1] の数値

表示されるラベルの透明度。'Transparency' と範囲 [0, 1] の数値から構成されるコンマ区切りのペアとして指定します。

• 0 の値を指定すると、カラー ラベルは完全に不透明になります。

• 1 の値を指定すると、カラー ラベルは完全に透明になります。

データ型: single | double

出力引数

B — 融合イメージ

数値行列

融合したイメージ。A と同じサイズの数値行列として返されます。

データ型: uint8
