imbothat

ボトム ハット フィルター処理

構文

J = imbothat(I,SE)

J = imbothat(I,nhood)

説明

J = imbothat(I,SE) は、グレースケールまたはバイナリ イメージ I 上でモルフォロジー ボトムハット フィルター処理を行い、フィルター済みイメージ J を返します。ボトムハット フィルター処理を実行するとイメージのモルフォロジー クロージングが計算され (imclose を使用)、次に結果から元のイメージを減算します。SE は関数 strel または offsetstrel で返される単一の構造化要素オブジェクトです。

オプションで、ボトムハット フィルター処理を GPU を使用して実行できます (Parallel Computing Toolbox™ が必要)。詳細は、GPU での画像処理を参照。

J = imbothat(I,nhood) は、イメージ I をボトムハット フィルター処理します。ここで、nhood は、構造化要素近傍を指定する 0 と 1 から構成される行列です。これは、構文 imbothat(I,strel(nhood)) と等価です。関数 imbothat は、floor((size(nhood)+1)/2) で近傍の中心要素を決定します。

例

ボトム ハット フィルター処理とトップ ハット フィルター処理を使用したコントラストの強調

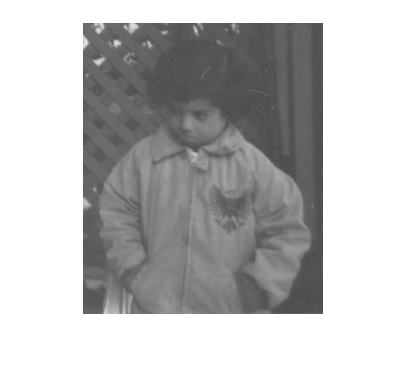

イメージをワークスペースに読み取って表示します。

I = imread('pout.tif');
imshow(I)

円板型の構造化要素を作成します。

se = strel('disk',3);

元のイメージ I をトップ ハット フィルター処理したイメージに追加し、ボトム ハット フィルター処理したイメージを取り除きます。

J = imsubtract(imadd(I,imtophat(I,se)),imbothat(I,se));
figure
imshow(J)

GPU でのボトム ハット フィルター処理によるコントラストの強調

イメージを gpuArray に読み取ります。

 original = gpuArray(imread('pout.tif'));

モルフォロジー処理に必要な円板型の構造化要素を作成します。

se = strel('disk',3);

元のイメージ I をトップ ハット フィルター処理したイメージに追加し、ボトム ハット フィルター処理したイメージを取り除きます。

contrastFiltered = ...
       (original+imtophat(original,se))-imbothat(original,se);

入力引数

I — 入力イメージ

グレースケール イメージ | バイナリ イメージ | gpuArray

入力イメージ。グレースケール イメージまたはバイナリ イメージとして指定します。I は任意の次元で、実数かつ非スパースでなければなりません。

GPU を使用してボトムハット フィルター処理を実行するには、I を uint8 型または logical 型のイメージを含む gpuArray として指定します。

データ型: single | double | int8 | int16 | int32 | uint8 | uint16 | uint32 | logical

SE — 構造化要素

strel オブジェクト | offsetstrel オブジェクト

構造化要素。単一の strel オブジェクトまたは offsetstrel のオブジェクトとして指定します。イメージ I がデータ型 logical である場合、構造化要素はフラットでなければなりません。

GPU を使用してボトムハット フィルター処理を実行する場合、SE はフラットかつ 2 次元でなければなりません。

nhood — 構造化要素近傍

0 と 1 から成る行列

構造化要素近傍。0 と 1 から成る行列として指定します。

例: [0 1 0; 1 1 1; 0 1 0]

出力引数

J — ボトムハット フィルター済みイメージ

グレースケール イメージ | バイナリ イメージ | gpuArray

ボトムハット フィルター済みイメージ。グレースケール イメージまたはバイナリ イメージとして返されます。J は入力イメージ I と同じクラスを持っています。

GPU を使用してフィルター処理を実行する場合、J は I と同じクラスのグレースケール イメージまたはバイナリ イメージを含む gpuArray として返されます。

拡張機能

C/C++ コード生成

MATLAB® Coder™ を使用して C および C++ コードを生成します。

使用上の注意および制限:

• imbothat では C コードの生成がサポートされています (MATLAB^® Coder™ が必要)。汎用の MATLAB Host Computer ターゲット プラットフォームを選択した場合、プリコンパイルされたプラットフォーム固有の共有ライブラリを使用するコードが、imbothat によって生成されます。共有ライブラリを使用するとパフォーマンスの最適化は維持されますが、コードを生成できるターゲット プラットフォームが限定されます。詳細は、共有ライブラリを使用したコード生成を参照してください。

• コードを生成する際、イメージ入力引数 I は 2 次元または 3 次元で、構造化要素入力引数 SE はコンパイル時の定数でなければなりません。

GPU 配列

Parallel Computing Toolbox™ を使用してグラフィックス処理装置 (GPU) 上で実行することにより、コードを高速化します。

使用上の注意事項および制限事項:

• gpuArray 入力は uint8 型または logical 型でなければならず、構造化要素はフラットかつ 2 次元でなければなりません。

詳細は、GPU での画像処理を参照してください。

参考

関数

• imclose | imdilate | imerode | imopen | imtophat

オブジェクト

• offsetstrel | strel

R2006a より前に導入

×
