displayChart

重ね合わせた関心領域を含むテスト チャートの表示

構文

displayChart(chart)

displayChart(chart,Name,Value)

説明

displayChart(chart) は Imatest^® eSFR チャート [1] または X-Rite^® ColorChecker^® Classic チャート [2] を、チャートの検出された特徴に ROI を重ね合わせて表示します。

displayChart(chart,Name,Value) は、名前と値の引数を使用してチャート表示の特性を制御します。

例

eSFR チャートへのカラー パッチ ROI の表示

eSFR チャートのイメージをワークスペースに読み取ります。

I = imread('eSFRTestImage.jpg');

テスト チャートに関する情報を格納する esfrChart オブジェクトを作成します。

chart = esfrChart(I);

カラー パッチ ROI のみを表示します。これを実現するには、傾斜エッジ ROI、グレー パッチ ROI、およびレジストレーション ポイントの表示をオフにします。

displayChart(chart,'displayEdgeROIs',false,'displayGrayROIs',false,'displayRegistrationPoints',false);

ColorChecker チャートでのレジストレーション ポイントの表示

X-Rite® ColorChecker® チャートのイメージをワークスペースに読み取ります。

I = imread('colorCheckerTestImage.jpg');

イメージ上で自動チャート検出を行い、colorChecker オブジェクトを作成します。

chart = colorChecker(I);

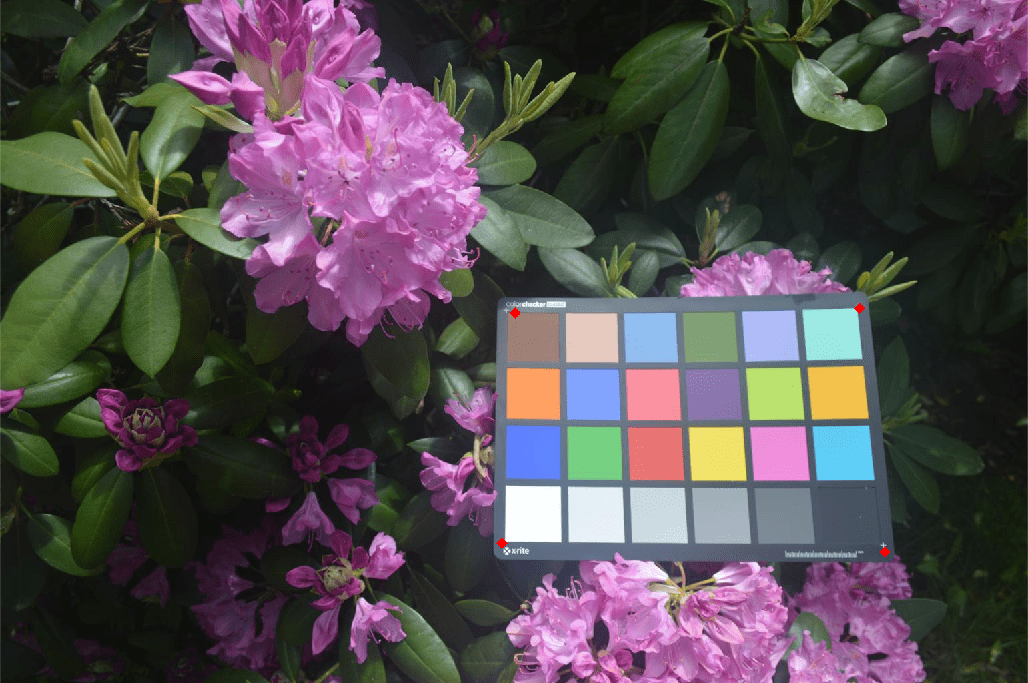

検出されたコーナーのレジストレーション ポイントのみを含むチャートを表示します。カラー パッチ ROI の表示をオフにします。

displayChart(chart,'displayColorROIs',false)

入力引数

chart — テスト チャート

esfrChart オブジェクト | colorChecker オブジェクト

テスト チャート。esfrChart オブジェクトまたは colorChecker オブジェクトとして指定します。

名前と値のペアの引数

オプションの引数 Name,Value のコンマ区切りペアを指定します。Name は引数名で、Value は対応する値です。Name は引用符で囲まなければなりません。Name1,Value1,...,NameN,ValueN のように、複数の名前と値のペアの引数を、任意の順番で指定できます。

例: 'displayRegistrationPoints',false は、チャートでのレジストレーション ポイントのオーバーレイをオフにします。

displayEdgeROIs — 傾斜したエッジ ROI の表示

true または 1 (既定値) | false または 0

傾斜したエッジ ROI の表示。'displayEdgeROIs' と数値または logical 1 (true) または 0 (false) で構成されるコンマ区切りペアとして指定します。displayEdgeROIs が true の場合、60 個の傾斜したエッジの境界ボックスがイメージに薄い黄色で重ね合わせられます。

この引数は eSFR テスト チャートのみでサポートされます。

displayGrayROIs — グレー パッチ ROI のみを表示します

true または 1 (既定値) | false または 0

グレー パッチ ROI の表示。'displayGrayROIs' と数値または logical 1 (true) または 0 (false) で構成されるコンマ区切りペアとして指定します。displayGrayROIs が true の場合、20 個のグレー パッチの境界ボックスがイメージに青色で重ね合わせられます。

この引数は eSFR テスト チャートのみでサポートされます。

displayColorROIs — カラー パッチ ROI を表示します。

true または 1 (既定値) | false または 0

カラー パッチ ROI の表示。'displayColorROIs' と数値または logical 1 (true) または 0 (false) で構成されるコンマ区切りペアとして指定します。displayColorROIs が true の場合、16 個のカラー パッチの境界ボックスがイメージに濃い黄色で重ね合わせられます。

displayRegistrationPoints — レジストレーション ポイントの表示

true または 1 (既定値) | false または 0

レジストレーション ポイントの表示。'displayRegistrationPoints' と数値または logical 1 (true) または 0 (false) で構成されるコンマ区切りペアとして指定します。displayRegistrationPoints が true の場合、4 つのレジストレーション ポイントは赤色の菱形のオーバーレイで表されます。

Parent — 表示されたイメージ オブジェクトの axes ハンドル

axes のハンドル

表示されたイメージ オブジェクトの axes ハンドル。'Parent' と axes ハンドルとから構成されるコンマ区切りのペアとして指定します。Parent は displayChart が作成したイメージ オブジェクトの親を指定します。

参照

[1] Imatest. "Esfr". https://www.imatest.com/mathworks/esfr/.

[2] X-Rite Photo and Video. "ColorChecker Classic". https://xritephoto.com/colorchecker-classic

参考

関数

• measureSharpness | measureChromaticAberration | measureNoise | measureColor | measureIlluminant

オブジェクト

• esfrChart | colorChecker

R2017b で導入

×
