colorChecker

Calibrite ColorChecker テスト チャート

R2020b 以降

このページをすべて展開する

説明

colorChecker オブジェクトは、Calibrite ColorChecker® Classic テスト チャート (かつて X-Rite® と GretagMacbeth® により開発されたもの) の関心領域 (ROI) の位置と測定値を格納します[1]。

作成

構文

chart = colorChecker(A)
chart = colorChecker(A,Name,Value)
chart = colorChecker(A,"RegistrationPoints",p)

説明

例

chart = colorChecker(A) は入力イメージ A から colorChecker オブジェクトを作成します。入力イメージは Image プロパティを設定します。

chart = colorChecker(A,Name,Value) は、1 つ以上の名前と値の引数を使用して自動チャート検出を制御します。

例

chart = colorChecker(A,"RegistrationPoints",p) は、colorChecker オブジェクトを作成し、p で指定された点を使用して RegistrationPoints プロパティを設定します。

入力引数

すべて展開する

名前と値の引数

オプションの引数のペアを Name1=Value1,...,NameN=ValueN として指定します。ここで、Name は引数名で、Value は対応する値です。名前と値の引数は他の引数の後に指定しなければなりませんが、ペアの順序は重要ではありません。

例: chart = colorChecker(A,Downsample=false) は、チャート検出のためにチャート イメージをダウンサンプリングしません。

R2021a より前では、コンマを使用して名前と値をそれぞれ区切り、Name を引用符で囲みます。

例: chart = colorChecker(A,"Downsample",false) は、チャート検出のためにチャート イメージをダウンサンプリングしません。

チャート検出のチャート イメージのダウンサンプリング。数値または logical の 1 (true) または 0 (false) として指定します。true の場合、colorChecker は最小次元のサイズが 1000 になるよう、縦横比を維持したままでイメージのサイズを変更します。ダウンサンプリングにより、colorChecker はより高速にチャートを検出できます。

colorChecker は、ダウンサンプリングしたイメージを検出のみに使用します。オブジェクトは、元のイメージを使用してすべてのプロパティを計算します。

チャート検出の感度。範囲 [0, 1] の数値として指定します。感度の値を高く設定すると、colorChecker はテスト チャート イメージを位置合わせするためにより多くの関心点を検出します。

データ型: single | double

プロパティ

すべて展開する

この プロパティ は読み取り専用です。

テスト チャート イメージ。RGB イメージとして指定します。

データ型: single | double | uint8 | uint16

この プロパティ は読み取り専用です。

カラー パッチの位置と強度の値。構造体の 24 行 1 列ベクトルとして指定します。ベクトルの各要素が 1 つの ROI に対応し、以下のフィールドを含みます。

フィールド説明
ROI

ROI の空間範囲を指定する 1 行 4 列のベクトル。ベクトルの形式は [X Y Width Height] です。X と Y は ROI の左上隅の座標です。Width と Height は ROI の幅と高さ (ピクセル単位) です。ROI のデータ型は double です。

ROIIntensity

ROI 内の色値の配列。配列の次元は、Height x Width x 3 です。ROIIntensity のデータ型は、Image プロパティのデータ型と一致します。

レジストレーション ポイントの座標。4 行 2 列の数値行列として指定します。レジストレーション ポイントは、チャートの外側のコーナーにあるプラス型 (+) 基準点の (x,y) 座標です。行列の各行には 1 つのレジストレーション ポイントの座標が含まれます。最も近いカラー パッチの色に従い、ポイントを "黒"、"白"、"ダーク スキン"、"ブルー グリーン" の順に指定します。

データ型: double

オブジェクト関数

measureColorテスト チャートを使用した色再現の測定
measureIlluminantテスト チャートを使用したシーンの光源の測定
displayChart重ね合わせた関心領域を含むテスト チャートの表示

例

すべて折りたたむ

ライブ スクリプトを開く

ColorChecker® チャートのイメージをワークスペースに読み取ります。

I = imread("colorCheckerTestImage.jpg");

イメージを表示します。

imshow(I)
title("Captured Image of ColorChecker Chart")
text(size(I,2),size(I,1)+15,"Chart courtesy of Calibrite", ...
    "FontSize",10,"HorizontalAlignment","right")

Figure contains an axes object. The axes object with title Captured Image of ColorChecker Chart contains 2 objects of type image, text.

イメージ上で自動チャート検出を行い、colorChecker オブジェクトを作成します。

chart = colorChecker(I)
chart =
  colorChecker with properties:

                 Image: [1024x1541x3 uint8]
    RegistrationPoints: [4x2 double]
             ColorROIs: [24x1 struct]

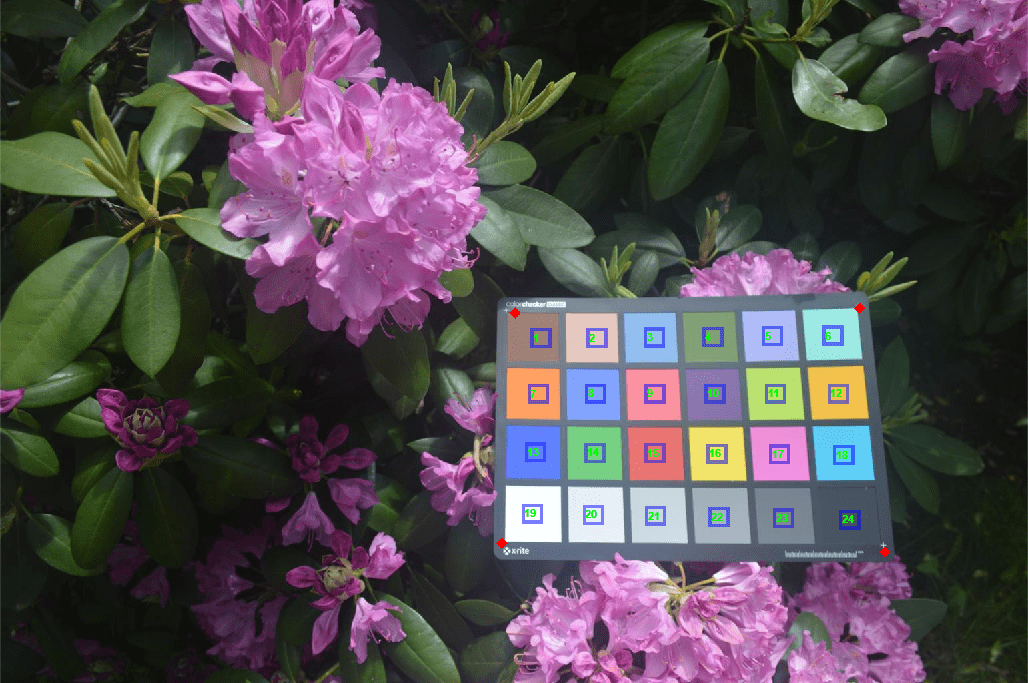

colorChecker オブジェクトがチャートを正しく検出したことを確認するために、チャートおよび検出された ROI を表示します。各 ROI は、該当するカラー パッチの中央に青の四角形として表示されます。レジストレーション ポイントは、チャートの外側のコーナーに赤のダイヤモンドとして表示されます。

displayChart(chart)

Figure Color checker test chart contains an axes object. The axes object contains 25 objects of type image, text.

ライブ スクリプトを開く

ColorChecker® チャートのイメージをワークスペースに読み取ります。

I = imread("colorCheckerTestImage.jpg");

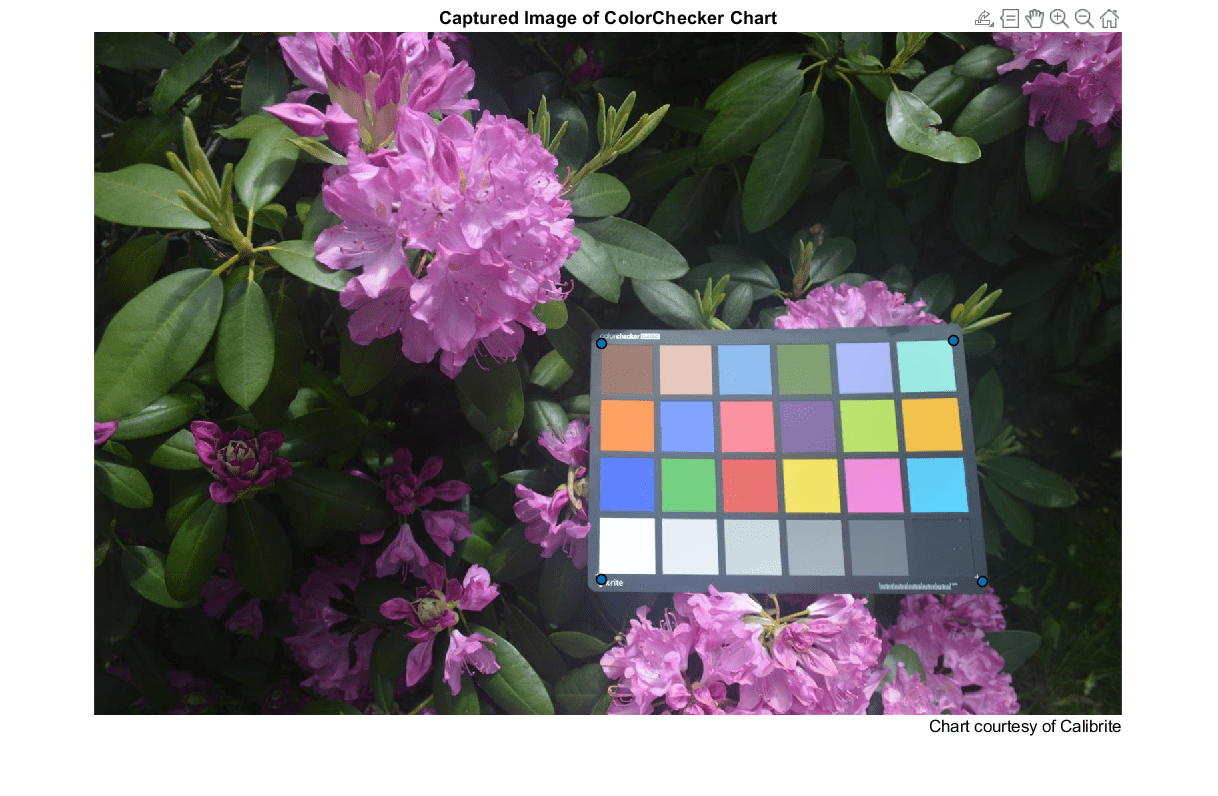

イメージを表示します。

imshow(I)
title("Captured Image of ColorChecker Chart")
text(size(I,2),size(I,1)+15,"Chart courtesy of Calibrite", ...
    "FontSize",10,"HorizontalAlignment","right")

チャートのコーナーにあるプラス型 (+) 基準点に重なる点 ROI を描画します。

blackPoint = drawpoint;
whitePoint = drawpoint;
darkSkinPoint = drawpoint;
bluishGreenPoint = drawpoint;

点 ROI の (x, y) 座標を 4 行 2 列の行列に結合します。

cornerPoints = [blackPoint.Position;
    whitePoint.Position;
    darkSkinPoint.Position;
    bluishGreenPoint.Position];

コーナーのレジストレーション ポイントの (x, y) 座標を指定して、colorChecker オブジェクトを作成します。

chart = colorChecker(I,"RegistrationPoints",cornerPoints);

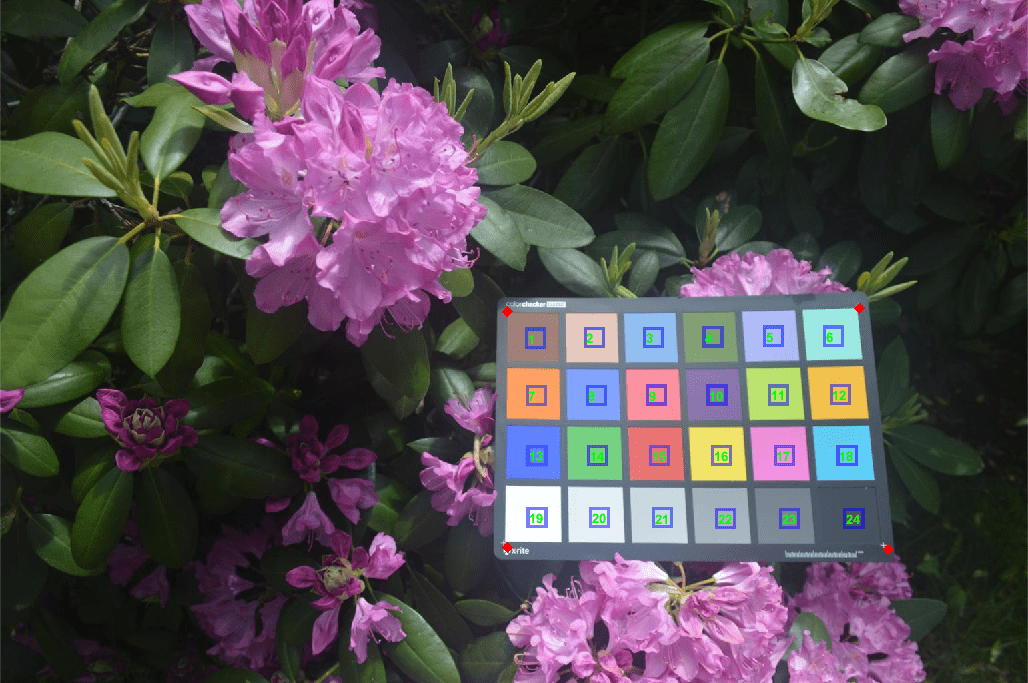

colorChecker オブジェクトがチャートを正しく検出したことを確認するために、チャートおよび検出された ROI を表示します。

displayChart(chart)

ヒント

  • 参照値がわずかに異なる 2 つのバージョンの ColorChecker テスト チャートがあります。colorChecker オブジェクトの参照値は、チャートの "After November 2014" バージョンと一致しています。

参照

[1] Calibrite. "ColorChecker Classic". https://calibrite.com/us/product/colorchecker-classic/.

[2] Fernandez, P. D. M., F. A. Guerrero-Peña, T. I. Ren, and G. J. J. Leandro, "Fast and robust multiple ColorChecker detection using deep convolutional neural networks," Image and Vision Computing, Volume 81, 2019, pp. 15-24.
