drawline

カスタマイズ可能なライン ROI の作成

構文

roi = drawline

roi = drawline(ax)

roi = drawline(___,Name=Value)

説明

関数 drawline は、ラインの関心領域 (ROI) の長さと位置を指定する Line オブジェクトを作成します。ROI は、マウスを使ってイメージの上に ROI を描画することで対話形式で作成することも、名前と値の引数を使用してプログラムで作成することもできます。ROI の初期状態の外観と動作を指定することもできます。

Blue Line ROI drawn over the widest part of an object in an image.

ROI を作成した後に、オブジェクトプロパティ、オブジェクト関数、およびイベント通知を使用して、その ROI の形状、位置、外観、および動作をカスタマイズできます。これらの機能の使用方法の詳細については、ヒントを参照してください。

roi = drawline は Line オブジェクトを作成し、現在の座標軸で対話形式によるラインの関心領域 (ROI) の描画を有効にします。

ROI を描画するには、ポインターをイメージ上に配置します。カーソルが花形に変わります。クリックアンドドラッグしてライン ROI を描画します。ROI の描画を終了するには、マウスボタンを離します。キーボードショートカットやコンテキストメニューオプションを含む ROI の使用方法の詳細については、ヒントを参照してください。

例

roi = drawline(ax) は、ax で指定される座標軸に ROI を作成します。

roi = drawline(___,Name=Value) は、1 つ以上の名前と値の引数を使用して ROI の外観や動作を変更します。

例

すべて折りたたむ

選択すると色が変化するライン ROI の作成

ライブスクリプトを開く

イメージをワークスペースに読み取って表示します。

I = imread("car1.jpg");
imshow(I)

Figure contains an axes object. The axes object contains an object of type image.

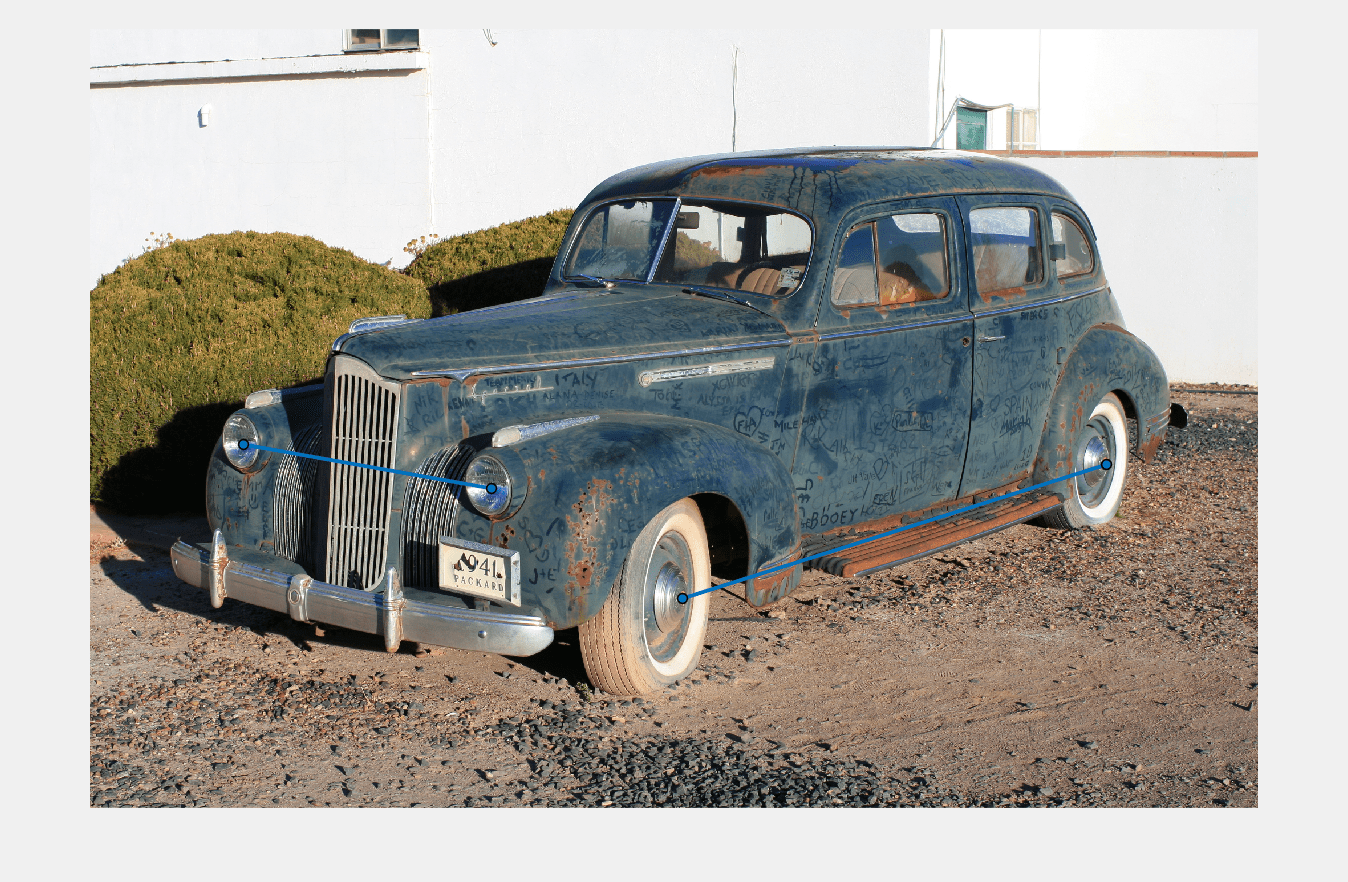

イメージ上に 2 つのライン ROI を描画します。選択したときの ROI の色を指定するには、名前と値の引数 SelectedColor を使用します。

h1 = drawline(SelectedColor="yellow");
h2 = drawline(SelectedColor="magenta");

Figure contains an axes object. The axes object contains 3 objects of type image, images.roi.line.

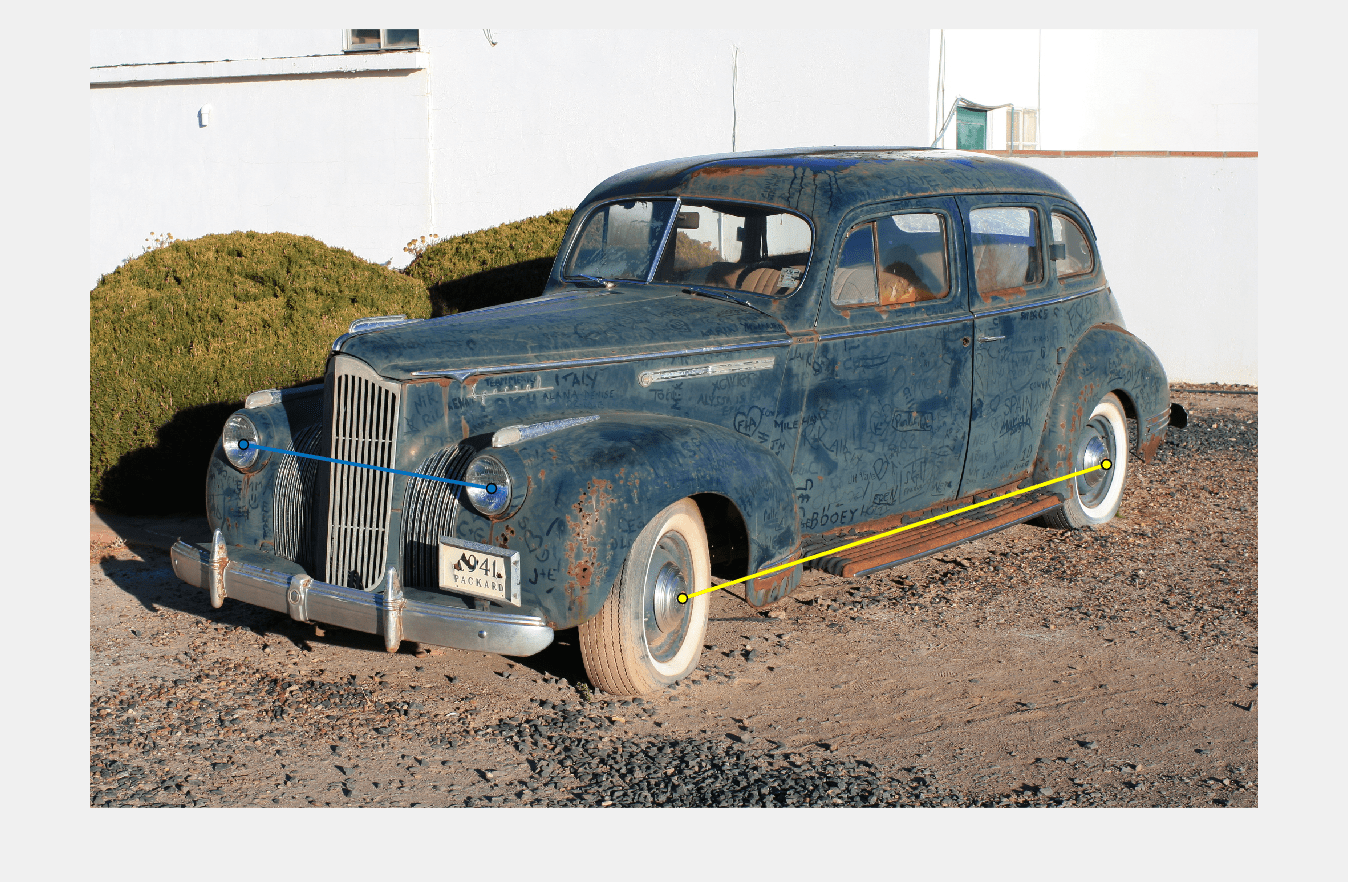

最初のラインを黄色に変えるために、プログラムによって ROI を選択します。ROI をマウスでクリックして選択することもできます。2 番目の ROI をクリックして、マゼンタに変えます。

h1.Selected = true;

Figure contains an axes object. The axes object contains 3 objects of type image, images.roi.line.

プログラムによるライン ROI の作成

ライブスクリプトを開く

イメージをワークスペースに読み取って表示します。

I = imread('baby.jpg');
figure
imshow(I)

イメージ上にライン ROI を描画します。ライン ROI の位置と長さを指定するには、名前と値のペア 'Position' を使用します。名前と値のペア 'StripeColor' を指定してラインを赤いストライプ状に設定します。

h = drawline('Position',[500 500;500 1500],'StripeColor','r');

ライン ROI イベントのリスナーの設定

ライブスクリプトを開く

イメージをワークスペースに読み取ります。

I = imread('cameraman.tif');

イメージを表示します。

imshow(I);

イメージ上にライン ROI を描画します。

roi = drawline('Color','r');

ROI 移動イベントのリスナーを設定します。移動すると、ROI は、それらのイベントの通知を送信し、指定されたコールバック関数を実行します。

addlistener(roi,'MovingROI',@allevents);
addlistener(roi,'ROIMoved',@allevents);

コールバック関数 allevents は ROI の以前の位置と現在の位置を表示します。

function allevents(src,evt)
    evname = evt.EventName;
    switch(evname)
        case{'MovingROI'}
            disp(['ROI moving previous position: ' mat2str(evt.PreviousPosition)]);
            disp(['ROI moving current position: ' mat2str(evt.CurrentPosition)]);
        case{'ROIMoved'}
            disp(['ROI moved previous position: ' mat2str(evt.PreviousPosition)]);
            disp(['ROI moved current position: ' mat2str(evt.CurrentPosition)]);
    end
end

入力引数

すべて折りたたむ

`ax` — ROI の親
`gca` (既定値) | `Axes` オブジェクト | `UIAxes` オブジェクト

ROI の親。Axes オブジェクトまたは UIAxes オブジェクトとして指定します。重要な制限など UIAxes で ROI を使用する方法の詳細については、App Designer を使って作成したアプリでの ROI の使用を参照してください。

名前と値の引数

オプションの引数のペアを Name1=Value1,...,NameN=ValueN として指定します。ここで、Name は引数名で、Value は対応する値です。名前と値の引数は他の引数の後に指定しなければなりませんが、ペアの順序は重要ではありません。

例: roi = drawline(Color="y") は、黄色の Line オブジェクトを作成します。

R2021a より前では、コンマを使用して名前と値をそれぞれ区切り、Name を引用符で囲みます。

例: roi = drawline("Color","y") は、黄色の Line オブジェクトを作成します。

`Color` — ROI の色
`[0 0.4470 0.7410]` (既定値) | RGB 3 成分 | 色の名前 | 色の省略名

ROI の色。RGB 3 成分、色の名前、または色の省略名として指定します。

RGB 3 成分を使用すると、任意の色を指定できます。RGB 3 成分は、色の赤、緑、青の成分の強度を指定する 3 つの要素から成る行ベクトルです。強度は [0, 1] の範囲でなければなりません。

いくつかの一般的な色については、色の名前を string スカラーまたは文字ベクトルとして指定できます。次の表に、名前付きの色のオプション、およびそれと等価な RGB 3 成分を示します。

色の名前	省略名	RGB 3 成分
`"red"`	`"r"`	`[1 0 0]`
`"green"`	`"g"`	`[0 1 0]`
`"blue"`	`"b"`	`[0 0 1]`
`"cyan"`	`"c"`	`[0 1 1]`
`"magenta"`	`"m"`	`[1 0 1]`
`"yellow"`	`"y"`	`[1 1 0]`
`"black"`	`"k"`	`[0 0 0]`
`"white"`	`"w"`	`[1 1 1]`

以下に、MATLAB^® がさまざまなタイプのプロットで使用する既定の色の RGB 3 成分を示します。

RGB 3 成分	外観
`[0 0.4470 0.7410]`
`[0.8500 0.3250 0.0980]`
`[0.9290 0.6940 0.1250]`
`[0.4940 0.1840 0.5560]`
`[0.4660 0.6740 0.1880]`
`[0.3010 0.7450 0.9330]`
`[0.6350 0.0780 0.1840]`

例: "Color","r"

例: "Color","green"

例: "Color",[0 0.4470 0.7410]

`ContextMenu` — コンテキストメニュー
`ContextMenu` オブジェクト

ROI を右クリックしたときに表示されるコンテキストメニュー。ContextMenu オブジェクトとして指定します。関数 uicontextmenu を使用してコンテキストメニュープロパティを設定することによって、カスタムコンテキストメニューを作成できます。

`Deletable` — ROI を削除するオプションをコンテキストメニューに表示するかどうか
`true` または `1` (既定値) | `false` または `0`

ROI を削除するオプションをコンテキストメニューに表示するかどうか。数値または logical の 1 (true) か 0 (false) として指定します。値が true の場合、コンテキストメニューを使用して ROI を対話形式で削除できます。値が false の場合、ROI を削除するコンテキストメニューオプションは無効になります。

どちらの場合も、コンテキストメニューではなく関数 delete を使用して ROI を削除できます。

`DrawingArea` — ROI を対話形式で配置できる座標軸の領域
`"auto"` (既定値) | `"unlimited"` | `[x,y,w,h]`

ROI を対話形式で配置できる座標軸の領域。次の表のいずれかの値で指定します。

値	説明
`"auto"`	描画領域は現在の座標軸の範囲です (既定の設定)。
`"unlimited"`	描画領域には境界がなく、座標軸の範囲を超えて ROI を描画したりドラッグしたりできます。
`[x,y,w,h]`	描画領域は、(x,y) を基準として幅 w と高さ h まで広がる四角形の領域に制限されます。

`HandleVisibility` — 親の `Children` プロパティでの ROI ハンドルの可視性
`"on"` (既定値) | `"off"` | `"callback"`

親の Children プロパティでの ROI ハンドルの可視性。次の表のいずれかの値として指定します。

値	説明
`"on"`	オブジェクトハンドルは常に参照できます (既定の設定)。
`"off"`	オブジェクトハンドルは常に参照できません。
`"callback"`	オブジェクトハンドルはコールバックまたはコールバックによって呼び出された関数内から参照できますが、コマンドラインから呼び出された関数内からは参照できません。

`InteractionsAllowed` — ROI の対話性
`"all"` (既定値) | `"none"` | `"reshape"` | `"translate"`

ROI の対話性。次の表のいずれかの値で指定します。

値	説明
`"all"`	ROI は完全に対話形式で操作できます (既定の設定)。
`"none"`	ROI は対話形式で操作できず、ドラッグポイントが表示されません。
`"translate"`	ROI は描画領域内で平行移動できますが、形状の変更はできません。
`"reshape"`	ROI は形状の変更はできますが、平行移動はできません。

`Label` — ROI ラベル
`''` (既定値) | 文字ベクトル | string スカラー

ROI ラベル。文字ベクトルまたは string スカラーとして指定します。既定では、ROI にラベルはありません ('')。

`LabelAlpha` — テキストの背景の透明度
`1` (既定値) | 範囲 [0, 1] の数値

テキストの背景の透明度。[0, 1] の範囲の数値として指定します。1 に設定すると、テキストの背景は完全に不透明になります。0 に設定すると、テキストの背景は完全に透明になります。

`LabelTextColor` — ラベルテキストの色
`"black"` (既定値) | RGB 3 成分 | 色の名前 | 色の省略名

ラベルテキストの色。RGB 3 成分、色の名前、または色の省略名として指定します。

色の名前	省略名	RGB 3 成分
`"red"`	`"r"`	`[1 0 0]`
`"green"`	`"g"`	`[0 1 0]`
`"blue"`	`"b"`	`[0 0 1]`
`"cyan"`	`"c"`	`[0 1 1]`
`"magenta"`	`"m"`	`[1 0 1]`
`"yellow"`	`"y"`	`[1 1 0]`
`"black"`	`"k"`	`[0 0 0]`
`"white"`	`"w"`	`[1 1 1]`

以下に、MATLAB がさまざまなタイプのプロットで使用する既定の色の RGB 3 成分を示します。

RGB 3 成分	外観
`[0 0.4470 0.7410]`
`[0.8500 0.3250 0.0980]`
`[0.9290 0.6940 0.1250]`
`[0.4940 0.1840 0.5560]`
`[0.4660 0.6740 0.1880]`
`[0.3010 0.7450 0.9330]`
`[0.6350 0.0780 0.1840]`

例: "LabelTextColor","r"

例: "LabelTextColor","green"

例: "LabelTextColor",[0 0.4470 0.7410]

`LabelVisible` — ラベルの可視性
`"on"` (既定値) | `"off"` | `"hover"`

ラベルの可視性。次のいずれかの値として指定します。

値	説明
`"on"`	ROI が表示されている場合、ラベルは表示されます。
`"hover"`	マウスのカーソルを ROI 上に置いている場合のみ、ラベルは表示されます。
`"off"`	ラベルは表示されません。

`LineWidth` — ROI の境界線の幅
正の数値

ROI の境界線の幅。ポイント単位の正の数値として指定します。既定値はスクリーンピクセルに対する点の数の 3 倍です。つまり、既定では境界線の幅は 3 ピクセルになります。

`MarkerSize` — マーカーサイズ
正の数値

マーカーサイズ。ポイント単位の正の数値として指定します。既定値はスクリーンピクセルに対する点の数の 8 倍です。つまり、既定ではマーカーサイズは 8 ピクセルになります。

`Parent` — ROI の親
`Axes` オブジェクト | `UIAxes` オブジェクト

ROI の親。Axes または UIAxes オブジェクトとして指定します。重要な制限など UIAxes で ROI を使用する方法の詳細については、App Designer を使って作成したアプリでの ROI の使用を参照してください。

`Position` — ROI の位置
2 行 2 列の数値行列

ROI の位置。2 行 2 列の数値行列として指定します。各行は、ラインの端点の [x y] 座標を表します。

`Selected` — ROI の選択状態
`false` または `0` (既定値) | `true` または `1`

ROI の選択状態。数値または logical の 0 (false) か 1 (true) として指定します。

`SelectedColor` — 選択したときの ROI の色
`"none"` (既定値) | RGB 3 成分 | 色の名前 | 色の省略名

選択したときの ROI の色。RGB 3 成分、色の名前、色の省略名、または "none" として指定します。"none" を指定した場合、Color の値はすべての状態 (選択または未選択) の ROI の色を定義します。

色の名前	省略名	RGB 3 成分
`"red"`	`"r"`	`[1 0 0]`
`"green"`	`"g"`	`[0 1 0]`
`"blue"`	`"b"`	`[0 0 1]`
`"cyan"`	`"c"`	`[0 1 1]`
`"magenta"`	`"m"`	`[1 0 1]`
`"yellow"`	`"y"`	`[1 1 0]`
`"black"`	`"k"`	`[0 0 0]`
`"white"`	`"w"`	`[1 1 1]`

以下に、MATLAB がさまざまなタイプのプロットで使用する既定の色の RGB 3 成分を示します。

RGB 3 成分	外観
`[0 0.4470 0.7410]`
`[0.8500 0.3250 0.0980]`
`[0.9290 0.6940 0.1250]`
`[0.4940 0.1840 0.5560]`
`[0.4660 0.6740 0.1880]`
`[0.3010 0.7450 0.9330]`
`[0.6350 0.0780 0.1840]`

例: "SelectedColor","r"

例: "SelectedColor","green"

例: "SelectedColor",[0 0.4470 0.7410]

`StripeColor` — ROI ストライプの色
`"none"` (既定値) | RGB 3 成分 | 色の名前 | 色の省略名

ROI ストライプの色。RGB 3 成分、色の名前、色の省略名、または "none" として指定します。"none" を指定した場合、ROI のエッジは Color で指定された単色になります。そうでない場合、ROI のエッジはストライプ状になります。このとき、Color および StripeColor で指定された色が交互に現れます。

色の名前	省略名	RGB 3 成分
`"red"`	`"r"`	`[1 0 0]`
`"green"`	`"g"`	`[0 1 0]`
`"blue"`	`"b"`	`[0 0 1]`
`"cyan"`	`"c"`	`[0 1 1]`
`"magenta"`	`"m"`	`[1 0 1]`
`"yellow"`	`"y"`	`[1 1 0]`
`"black"`	`"k"`	`[0 0 0]`
`"white"`	`"w"`	`[1 1 1]`

以下に、MATLAB がさまざまなタイプのプロットで使用する既定の色の RGB 3 成分を示します。

RGB 3 成分	外観
`[0 0.4470 0.7410]`
`[0.8500 0.3250 0.0980]`
`[0.9290 0.6940 0.1250]`
`[0.4940 0.1840 0.5560]`
`[0.4660 0.6740 0.1880]`
`[0.3010 0.7450 0.9330]`
`[0.6350 0.0780 0.1840]`

例: "StripeColor","r"

例: "StripeColor","green"

例: "StripeColor",[0 0.4470 0.7410]

`Tag` — ROI に関連付けるタグ
`''` (既定値) | 文字ベクトル | string スカラー

ROI に関連付けるタグ。文字ベクトルまたは string スカラーとして指定します。関数 findobj を使用してオブジェクトの階層内の ROI オブジェクトを見つけるには、このタグ値を使用します。

`UserData` — ROI に関連付けるデータ
任意の MATLAB データ

ROI に関連付けるデータ。任意の MATLAB データとして指定します。たとえば、スカラー、ベクトル、行列、cell 配列、string、文字配列、table、または構造体を指定できます。drawline オブジェクトはこのデータを使用しません。

`Visible` — ROI の可視性
`"on"` (既定値) | `"off"` | on/off の logical 値

ROI の可視性。"on" か "off"、または数値か logical の 1 (true) か 0 (false) として指定します。値 "on" は true と等価であり、"off" は false と等価です。この値は、OnOffSwitchState 型の on/off の logical 値として格納されます。

値	説明
`"on"`	ROI を表示します。
`"off"`	ROI を削除せずに非表示にします。ただし、非表示の ROI のプロパティにアクセスすることはできます。

出力引数

すべて折りたたむ

`roi` — ライン ROI
`Line` オブジェクト

ライン ROI。Line オブジェクトとして返されます。

ヒント

ROI は、キーボードショートカットを含む以下の対話性をサポートします。

動作	キーボードショートカット
描画したラインを 15 度間隔でスナップさせる。	描画中に Shift キーを押したままにします。
ROI の描画をキャンセルする。	Esc キーを押します。関数は `Position` プロパティが空の有効な ROI オブジェクトを返します。
ROI をサイズ変更する。	ポインターをいずれかの端点に配置し、クリックアンドドラッグして ROI をサイズ変更します。描画したラインを 15 度間隔でスナップさせるには、サイズ変更中に Shift キーを押したままにします。
ROI を移動する。	ROI 上にポインターを配置します。ポインターが花形に変わります。その後、ROI をクリックアンドドラッグします。
ROI を削除する。	ROI の任意の位置にポインターを配置し、右クリックします。コンテキストメニューから [ラインの削除] を選択します。関数 `delete` を使用して ROI を削除することもできます。

関数 drawline は、Line オブジェクトを作成します。オブジェクトを作成した後に、これらのオブジェクト機能を使用して ROI の長さ、位置、外観、および動作を変更できます。

Capability サポート

オブジェクトプロパティ

Capability	サポート
オブジェクトプロパティ	ROI オブジェクトには、ROI の形状、位置、外観、および動作を指定するプロパティが用意されています。ROI オブジェクトを作成した後に、ドット表記を使用してプロパティを変更します。たとえば、`roi` の色を黄色に変更するには、その `Color` プロパティを設定します。 roi.Color = 'yellow'
オブジェクト関数	ROI オブジェクトには、ROI を操作するオブジェクト関数が用意されています。たとえば、ROI の作成後、MATLAB コマンドラインを一時停止する場合は、関数 `wait` を使用します。
イベント通知	ROI オブジェクトは、ROI に対してクリックや移動などの特定のイベントが発生したときに、そのイベントをコードに通知することができます。イベント通知を受け取るには、"リスナー" を設定します。ROI がリスナーを通じてアプリケーションに通知するとき、イベントに固有のデータを返します。たとえば、`ROIMoved` イベントの場合、ROI オブジェクトはその以前の位置と現在の位置を返します。イベントが発生したときに実行されるコールバック関数を指定できます。

ROI オブジェクトには、ROI の形状、位置、外観、および動作を指定するプロパティが用意されています。ROI オブジェクトを作成した後に、ドット表記を使用してプロパティを変更します。

たとえば、roi の色を黄色に変更するには、その Color プロパティを設定します。

roi.Color = 'yellow'

オブジェクト関数 ROI オブジェクトには、ROI を操作するオブジェクト関数が用意されています。たとえば、ROI の作成後、MATLAB コマンドラインを一時停止する場合は、関数 wait を使用します。

イベント通知

ROI オブジェクトは、ROI に対してクリックや移動などの特定のイベントが発生したときに、そのイベントをコードに通知することができます。イベント通知を受け取るには、"リスナー" を設定します。ROI がリスナーを通じてアプリケーションに通知するとき、イベントに固有のデータを返します。たとえば、ROIMoved イベントの場合、ROI オブジェクトはその以前の位置と現在の位置を返します。イベントが発生したときに実行されるコールバック関数を指定できます。

イベントリスナーを Line オブジェクトと共に使用する例については、ライン ROI イベントのリスナーの設定を参照してください。

バージョン履歴

R2018b で導入

すべて展開する

R2020a: 名前と値の引数 `UIContextMenu` は非推奨

R2020a 以降、名前と値の引数 UIContextMenu を使用してコンテキストメニューを ROI オブジェクトに割り当てることは非推奨になりました。代わりに、名前と値の引数 ContextMenu を使用してください。値は同じです。

現時点では名前と値の引数 UIContextMenu のサポートを削除する予定はありません。

参考

Line | drawcrosshair | drawpoint | drawpolyline

drawline

構文

説明

例

選択すると色が変化するライン ROI の作成

プログラムによるライン ROI の作成

ライン ROI イベントのリスナーの設定

入力引数

ax — ROI の親 gca (既定値) | Axes オブジェクト | UIAxes オブジェクト

名前と値の引数

Color — ROI の色 [0 0.4470 0.7410] (既定値) | RGB 3 成分 | 色の名前 | 色の省略名

ContextMenu — コンテキスト メニュー ContextMenu オブジェクト

Deletable — ROI を削除するオプションをコンテキスト メニューに表示するかどうか true または 1 (既定値) | false または 0

DrawingArea — ROI を対話形式で配置できる座標軸の領域 "auto" (既定値) | "unlimited" | [x,y,w,h]

HandleVisibility — 親の Children プロパティでの ROI ハンドルの可視性 "on" (既定値) | "off" | "callback"

InteractionsAllowed — ROI の対話性 "all" (既定値) | "none" | "reshape" | "translate"

Label — ROI ラベル '' (既定値) | 文字ベクトル | string スカラー

LabelAlpha — テキストの背景の透明度 1 (既定値) | 範囲 [0, 1] の数値

LabelTextColor — ラベル テキストの色 "black" (既定値) | RGB 3 成分 | 色の名前 | 色の省略名

LabelVisible — ラベルの可視性 "on" (既定値) | "off" | "hover"

LineWidth — ROI の境界線の幅 正の数値

MarkerSize — マーカー サイズ 正の数値

Parent — ROI の親 Axes オブジェクト | UIAxes オブジェクト

Position — ROI の位置 2 行 2 列の数値行列

Selected — ROI の選択状態 false または 0 (既定値) | true または 1

SelectedColor — 選択したときの ROI の色 "none" (既定値) | RGB 3 成分 | 色の名前 | 色の省略名

StripeColor — ROI ストライプの色 "none" (既定値) | RGB 3 成分 | 色の名前 | 色の省略名

Tag — ROI に関連付けるタグ '' (既定値) | 文字ベクトル | string スカラー

UserData — ROI に関連付けるデータ 任意の MATLAB データ

Visible — ROI の可視性 "on" (既定値) | "off" | on/off の logical 値

出力引数

roi — ライン ROI Line オブジェクト

ヒント

バージョン履歴

R2020a: 名前と値の引数 UIContextMenu は非推奨

参考

トピック

`ax` — ROI の親
`gca` (既定値) | `Axes` オブジェクト | `UIAxes` オブジェクト

`Color` — ROI の色
`[0 0.4470 0.7410]` (既定値) | RGB 3 成分 | 色の名前 | 色の省略名

`ContextMenu` — コンテキストメニュー
`ContextMenu` オブジェクト

`Deletable` — ROI を削除するオプションをコンテキストメニューに表示するかどうか
`true` または `1` (既定値) | `false` または `0`

`DrawingArea` — ROI を対話形式で配置できる座標軸の領域
`"auto"` (既定値) | `"unlimited"` | `[x,y,w,h]`

`HandleVisibility` — 親の `Children` プロパティでの ROI ハンドルの可視性
`"on"` (既定値) | `"off"` | `"callback"`

`InteractionsAllowed` — ROI の対話性
`"all"` (既定値) | `"none"` | `"reshape"` | `"translate"`

`Label` — ROI ラベル
`''` (既定値) | 文字ベクトル | string スカラー

`LabelAlpha` — テキストの背景の透明度
`1` (既定値) | 範囲 [0, 1] の数値

`LabelTextColor` — ラベルテキストの色
`"black"` (既定値) | RGB 3 成分 | 色の名前 | 色の省略名

`LabelVisible` — ラベルの可視性
`"on"` (既定値) | `"off"` | `"hover"`

`LineWidth` — ROI の境界線の幅
正の数値

`MarkerSize` — マーカーサイズ
正の数値

`Parent` — ROI の親
`Axes` オブジェクト | `UIAxes` オブジェクト

`Position` — ROI の位置
2 行 2 列の数値行列

`Selected` — ROI の選択状態
`false` または `0` (既定値) | `true` または `1`

`SelectedColor` — 選択したときの ROI の色
`"none"` (既定値) | RGB 3 成分 | 色の名前 | 色の省略名

`StripeColor` — ROI ストライプの色
`"none"` (既定値) | RGB 3 成分 | 色の名前 | 色の省略名

`Tag` — ROI に関連付けるタグ
`''` (既定値) | 文字ベクトル | string スカラー

`UserData` — ROI に関連付けるデータ
任意の MATLAB データ

`Visible` — ROI の可視性
`"on"` (既定値) | `"off"` | on/off の logical 値

`roi` — ライン ROI
`Line` オブジェクト

R2020a: 名前と値の引数 `UIContextMenu` は非推奨
