M-FSK Modulator Baseband

R2026a

M-ary 周波数偏移変調法を用いた変調

ライブラリ:
Communications Toolbox / Modulation / Digital Baseband Modulation / FM

説明

M-FSK Modulator Baseband ブロックは、M-ary 周波数偏移変調 (M-FSK) 手法を使用して信号を変調します。

出力信号のエイリアシングを防ぐには、サンプリング周波数を [M-ary 数] パラメーターと [周波数分離 (Hz)] パラメーターの値の積よりも大きい値に設定します。サンプリング周波数は、[シンボルあたりのサンプル数] パラメーターの値をモデルで定義された入力シンボル周期 (秒単位) で割った値になります。

例

すべて展開する

AWGN 環境下の FSK 変調

この例では次を使用します。

モデルを開く

加法性ホワイトガウスノイズ (AWGN) チャネル経由で 2-FSK 変調信号を渡します。受信信号を復調し、シンボルエラーレート (SER) を計算します。

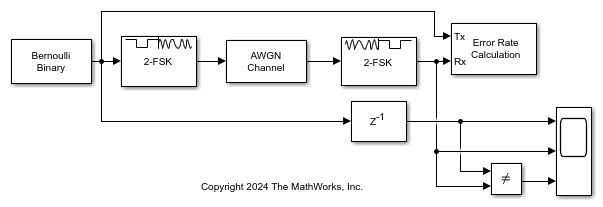

cm_2fsk_mod_demod モデルは、ランダムなバイナリ信号を 2-FSK 変調し、AWGN を適用してから、信号を 2-FSK 復調します。Error Rate Calculationブロックは SER を計算します。Error Rate Calculation ブロックでは、1 サンプルの遅延を考慮するため、[受信遅延] パラメーターを 1 に設定します。

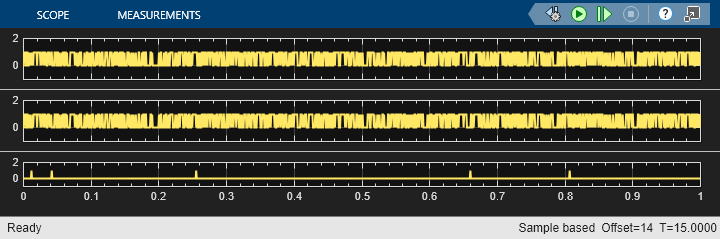

Es/N0 を 10 に設定して、計算された SER を表示します。Scope (Simulink)ブロックは、時間領域の入力信号と復調信号、および 2 つの信号が等しくない場合を示す信号をプロットします。

With EsN0 set to 10, SER = 0.004611

Simulink での整数値とバイナリ値の M-FSK による変調と復調

この例では次を使用します。

モデルを開く

入力の整数データとバイナリデータを M-FSK で変調および復調します。各整数または "log2(M)" ビットの各グループは、1 つのシンボルに対応します。ここで、M は [M-ary 数] パラメーターの値を表します。入力信号と出力信号の予想される信号長を計算します。入力信号と出力信号の予想される長さおよび結果として得られた長さを表示します。

cm_fsk_mod_demod_bin_int モデルには、入力データを変調および復調する 2 つの並列処理のパスがあります。

変調器と復調器のペアは、変調次数 8 値、周波数間隔 100 Hz、フレームあたり 21 サンプル、シンボルあたり 10 サンプルで構成されています。このモデルは、PreLoadFcn コールバック関数を使用して、ブロックパラメーターを構成する変数を初期化します。詳細については、モデルコールバック (Simulink)を参照してください。

上側のパスでは、整数データを受け取るように構成された 8-FSK Modulator ブロックを使用してデータを変調した後、別々の 8-FSK Demodulator ブロックでそのデータを復調してそれぞれバイナリデータと整数データを出力します。

下側のパスでは、バイナリデータを受け取るように構成された 8-FSK Modulator ブロックを使用してデータを変調した後、同じように別々の 8-FSK Demodulator ブロックでそのデータを復調してそれぞれバイナリデータと整数データを出力します。

モデルを実行し、予想される入出力信号長、および結果として得られた入出力信号長を計算します。信号の長さを表示して、結果と予想される長さが一致することを確認します。

バイナリ入力信号について、予想される入出力長を表示します。

Nbit  Nsym  Nbout  Niout
 693   2310   693   231

バイナリ入力信号について、結果として得られた入出力長を表示します。

 bit   sym   bout   iout
 693   2310   693   231

整数入力信号について、予想される入出力長を表示します。

Nint  Nsym  Nibout  Niiout
 231   2310   693   231

整数入力信号について、結果として得られた入出力長を表示します。

 bit   sym   bout   iout
 231   2310   693   231

端子

入力

すべて展開する

In — 入力信号
スカラー | 行ベクトル

入力信号。スカラーまたは列ベクトルとして指定します。詳細については、入力タイプを参照してください。

この端子はブロックで名前なしになります。

データ型: double

出力

すべて展開する

Out — M-FSK 変調された信号
スカラー | 列ベクトル

M-FSK 変調された信号。複素シンボルのスカラーまたは列ベクトルとして返されます。詳細については、シングルレート処理およびマルチレート処理を参照してください。

出力は、変調信号のベースバンド表現です。[出力データ型] パラメーターには、目的の出力のデータ型を指定します。

この端子はブロックで名前なしになります。

データ型: double

パラメーター

すべて展開する

ブロックパラメーターを対話的に編集するには、プロパティインスペクターを使用します。Simulink^® ツールストリップの [シミュレーション] タブの [準備] ギャラリーで [プロパティインスペクター] を選択します。

M-ary 数 — 変調した信号の周波数の数
`8` (既定値) | 2 以上の正の整数

変調信号の周波数の数。2 以上の正の整数として指定します。

入力タイプ — 整数またはビットのグループの入力インジケーター
`Integer` (既定値) | `ビット`

入力が整数で構成されるか、ビットのグループで構成されるかを示します。[Integer] または [Bit] として指定します。

このパラメーターを [ビット] に設定した場合、[M-ary 数] パラメーターはある正の整数 K に対して 2^K でなければなりません。

Symbol set ordering — シンボルマッピング
`バイナリ` (既定値) | `Gray`

入力シンボルのシンボルマッピング。[バイナリ] または [グレイ] として指定します。

このパラメーターを [バイナリ] に設定すると、バイナリ符号の順序を使用してシンボルがマッピングされます。
このパラメーターを [Gray] に設定すると、グレイ符号の順序を使用してシンボルがマッピングされます。グレイ符号の順序の場合、[M-ary 数] の値は 2 のべき乗でなければなりません。

詳細については、整数値信号とバイナリ値信号を参照してください。

Frequency separation (Hz) — 周波数間隔 (Hz)
`6` (既定値) | 正のスカラー

周波数間隔 (Hz)。変調された信号における隣接する周波数間の距離を表す正のスカラーとして指定します。

Phase continuity — Phase continuity
`連続` (既定値) | `不連続`

位相連続性。変調された信号の位相が連続的に変化するか不連続的に変化するかを決定します。[連続] または [不連続] として指定します。

このパラメーターを [連続] に設定すると、変調された信号はその周波数を変更する際にも位相を維持します。
このパラメーターを [不連続] に設定すると、変調された信号は、周波数の異なる M 個の正弦波の一部で構成されます。入力値の変化によって、変調された信号の位相が変化する場合があります。M は [M-ary 数] パラメーターの値です。

シンボルあたりのサンプル数 — シンボルサンプルレート
`17` (既定値) | 正の整数

シンボルサンプルレート。入力内の各整数または各バイナリワードに対してブロックが生成する出力サンプルの数を表す正の整数として指定します。

詳細については、信号のアップサンプリングとレート変更を参照してください。

レートオプション — ブロック処理レート
`シングルレート処理を適用` (既定値) | `マルチレート処理を許可`

ブロック処理レート。以下のいずれかのオプションを指定します。

Enforce single-rate processing — 入力信号と出力信号のサンプル時間は同じです。ブロックは、出力のサイズを入力と比較して変更することによって、レートを変更します。出力幅は、シンボルの数と [Samples per symbol] パラメーター値の積になります。
Allow multirate processing — 入力信号と出力信号のサンプル時間は異なります。出力サンプル時間は、シンボル区間を [Samples per symbol] パラメーターの値で割った値となります。

出力データ型 — 出力データ型
`double` (既定値) | `single`

出力のデータ型。double または single を指定します。

ブロックの特性

データ型	`Boolean` \| `double` \| `integer` \| `single`
多次元信号	`いいえ`
可変サイズの信号	`いいえ`

詳細

すべて展開する

整数値信号とバイナリ値信号

このブロックの入力信号と出力信号はともに離散時間信号です。

[入力タイプ] パラメーターを [Integer] に設定すると、ブロックでは [0, (M–1)] の範囲の整数値が受け入れられます。M は、[M-ary number] ブロックパラメーターで指定される変調次数です。

[Input type] パラメーターが [Bit] に設定されている場合、ブロックは整数を示すバイナリ値入力を受け入れます。このブロックは、バイナリ値の信号を K = log₂(M) ビットのグループに集約します。ここで、K はシンボルあたりのビット数を表します。

入力ベクトルの長さは K の整数倍でなければなりません。この設定では、ブロックは K ビットのグループを受け入れ、そのグループをブロック出力でシンボルにマッピングします。ブロックは K ビットのグループごとに、[シンボルあたりのサンプル数] パラメーター値でオーバーサンプリングされた変調後のシンボルを 1 つ出力します。

[Symbol set ordering] パラメーターは、ブロックが K 入力ビットのグループを対応するシンボルにマップする方法を指定します。

[Symbol set ordering] パラメーターを [バイナリ] に設定すると、ブロックは [u(1) u(2) … u(K)] を次の整数にマッピングします。
$\sum_{i = 1}^{K} u (i) 2^{K - i}$
この整数が入力値になります。u(1) は最上位ビットです。シンボルセットの順序がバイナリに設定され、[M-ary 数] パラメーターの値が 8 に設定されている場合、ブロックは、[入力タイプ] パラメーターが次の場合に同じ出力を生成します。
- [整数] で入力が整数の 6。
- [ビット] でバイナリ入力ワードが [1 1 0]。
[Symbol set ordering] が [Gray] の場合、ブロックはグレイ符号の割り当てを使用し、事前定義されグレイ符号化された信号コンスタレーションのポイントにバイナリ入力を割り当てます。定義済みの M-ary グレイ符号化された信号コンスタレーションは、ビット行列 b の P 番目の行のビット表現を P 番目の整数に割り当てます。ここで、左端のビットが最上位ビット (MSB) です。次のサンプルコードは、M = 8 でグレイ符号化されたビット配列を定義します。
```
M = 8;
K = log2(M); % Number of bits per symbol
P = [0:M-1];
b = int2bit(bitxor(P,floor(P/2)),K)
b = reshape(b,K,[])'
```
例として、M = 8 の場合に、このブロックが整数をバイナリ符号化およびグレイ符号化されたビットシンボルにどのようにマッピングするかを次の表に示します。

バイナリ符号とグレイ符号のシンボルマッピング

バイナリ符号		グレイ符号
Integer	ビット	Integer	ビット
0	000	0	000
1	001	1	001
2	010	3	011
3	011	2	010
4	100	6	110
5	101	7	111
6	110	5	101
7	111	4	100

シングルレート処理

シングルレート処理モードの場合、入力信号および出力信号における端子のサンプル時間は同じになります。ブロックは、入力と比較する際に出力でのサイズ変更を行うことによってレート変更を暗黙的に実装します。このモードでは、ブロックへの入力は複数のシンボルにできます。

[Input type] を [Integer] に設定した場合、入力は列ベクトルとすることができ、その長さは入力シンボルの数と一致します。
[入力タイプ] を [ビット] に設定した場合、入力幅は、シンボルあたりのビット数 K の整数倍に一致しなければなりません。また、[M-ary 数] の値は 2 のべき乗でなければなりません。

出力幅は、入力シンボルの数と [シンボルあたりのサンプル数] パラメーターの値の積になります。

マルチレート処理

マルチレート処理モードでは、入力信号と出力信号の端子サンプル時間は異なっています。このモードでは、ブロックへの入力は 1 つのシンボルでなければなりません。

[Input type] を [Integer] に設定した場合、入力はスカラーでなければなりません。
[入力タイプ] を [ビット] に設定した場合、入力幅はシンボルあたりのビット数 K と一致しなければなりません。また、[M-ary 数] の値は 2 のべき乗でなければなりません。

出力サンプル時間は、シンボル周期を [M-ary 数] パラメーターの値で除算したものと同じです。

M-FSK Modulator ブロックをマルチレートモードで実行するには、[各離散レートを個別のタスクとして扱う] チェックボックス ([シミュレーション]、[コンフィギュレーションパラメーター]、[ソルバー] を選択) をオフにします。

アルゴリズム

Sklar [1] で説明されているように、M-FSK 変調の一般的な解析的表現は次のようになります。

$s_{i} (t) = \sqrt{\frac{2 E}{T} \cos (ω_{i} t + ϕ)} \begin{matrix} \begin{matrix} 0 \leq t \leq T \\ i =1, ..., M \end{matrix} \end{matrix}$

E はシンボルのエネルギーです。
T はシンボルの持続時間です。
ω_i は離散値 M をもつ周波数項です。
M は変調次数で、波形の数を規定します。
ϕ は位相オフセットです。

参照

[1] Sklar, Bernard. Digital Communications: Fundamentals and Applications. 2nd ed. Upper Saddle River, NJ: Prentice-Hall PTR, 2001.

拡張機能

すべて展開する

C/C++ コード生成
Simulink® Coder™ を使用して C および C++ コードを生成します。

バージョン履歴

R2006a より前に導入
