gaspl

大気ガス吸収による RF 信号の減衰

構文

L = gaspl(range,freq,T,P,den)

説明

L = gaspl(range,freq,T,P,den) は、大気ガス吸収による信号減衰 L を返します。

• range は信号のパス長を表します。

• freq 信号の搬送波周波数を表します。

• T は周囲温度を表します。

• P は大気圧を表します。

• den は大気中の水蒸気密度を表します。

関数 gaspl は、国際電気通信連合 (ITU) の大気ガス減衰モデル [1]を適用し、主に酸素および水蒸気による信号のパス損失を計算します。このモデルは、減衰を、周囲温度、圧力、水蒸気密度、および信号周波数による関数として計算します。

この関数において信号パスは、温度 T、大気圧 P、および水蒸気密度 den が信号パスに沿って変化しない、均一な環境に完全に含まれていなければなりません。Radar Toolbox で関数 tropopl と関数 atmositu を使用して、標高による大気のパラメーターの変化を考慮できます。

減衰モデルは、1–1000 GHz の周波数に対してのみ適用されます。

例

大気ガスによる減衰スペクトル

大気圧 101.300 kPa で温度が ${15}^{\circ }$C の場合の 1-1000 GHz の減衰スペクトルを計算します。水蒸気密度 7.5 $\mathit{g}/{\mathit{m}}^3$ のスペクトルをプロットし、乾燥した大気 (水蒸気密度ゼロ) のスペクトルをプロットします。

減衰周波数を設定します。

freq = [1:1000]*1e9;

1 km のパスの距離を想定します。

R = 1000.0;

水蒸気を含む大気について減衰を計算します。

T = 15;
P = 101300.0;
W = 7.5;
L = gaspl(R,freq,T,P,W);

乾燥した大気について減衰を計算します。

L0 = gaspl(R,freq,T,P,0.0);

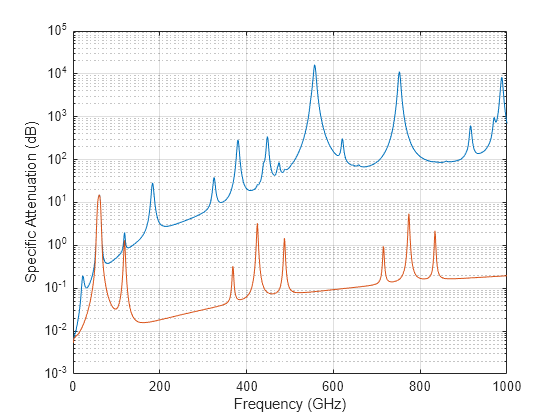

減衰をプロットします。

semilogy(freq/1e9,L)
hold on
semilogy(freq/1e9,L0)
grid
xlabel('Frequency (GHz)')
ylabel('Specific Attenuation (dB)')
hold off

大気ガスおよび自由空間による減衰のプロット

最初に、1 GHz-1000 GHz の周波数に対して大気ガスの特定の減衰モデルをプロットします。海水面の乾燥空気の圧力を 101.325e5 kPa、水蒸気密度を 7.5 $$g/m^3$$ と想定します。大気温度は、${20}^{\circ }$C です。特定の減衰は、キロメートルあたりの dB 単位の損失として定義されます。次に、範囲内における 10 GHz での実際の減衰をプロットします。

特定の大気ガスによる減衰のプロット

大気温度、圧力、水蒸気密度を設定します。

T = 20.0;
Patm = 101.325e3;
rho_wv = 7.5;

伝播距離、光の速度、および周波数を設定します。

km = 1000.0;
c = physconst('LightSpeed');
freqs = [1:1000]*1e9;

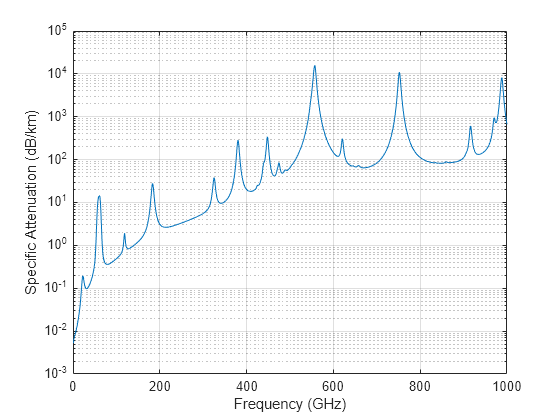

大気ガス損失を計算およびプロットします。

loss = gaspl(km,freqs,T,Patm,rho_wv);
semilogy(freqs/1e9,loss)
grid on
xlabel('Frequency (GHz)')
ylabel('Specific Attenuation (dB/km)')

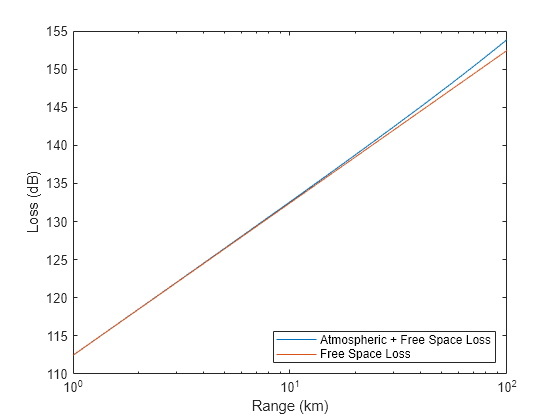

実際の大気ガスおよび自由空間による減衰のプロット

10 GHz での自由空間による損失と大気ガスによる損失を 1-100 km の範囲について計算します。周波数は、X バンドのレーダーに対応します。次に、自由空間による損失と合計 (大気および自由空間による) 損失をプロットします。

ranges = [1:100]*1000;
freq_xband = 10e9;
loss_gas = gaspl(ranges,freq_xband,T,Patm,rho_wv);
lambda = c/freq_xband;
loss_fsp = fspl(ranges,lambda);
semilogx(ranges/1000,loss_gas + loss_fsp.',ranges/1000,loss_fsp)
legend('Atmospheric + Free Space Loss','Free Space Loss','Location','SouthEast')
xlabel('Range (km)')
ylabel('Loss (dB)')

入力引数

range — 信号のパス長 (メートル単位)

非負の実数値スカラー | M 行 1 列の非負の実数値列ベクトル | 1 行 M 列の非負の実数値行ベクトル

減衰を計算するために使用される信号のパス長 (メートル単位)。非負の実数値スカラーまたはベクトルとして指定します。複数のパス長を同時に指定できます。

例: [13000.0,14000.0]

freq — 信号周波数 (Hz 単位)

正の実数値スカラー | N 行 1 列の非負の実数値列ベクトル | 1 行 N 列の非負の実数値行ベクトル

信号周波数 (Hz 単位)。正の実数値スカラーあるいは N 行 1 列の非負の実数値ベクトルまたは 1 行 N 列の非負の実数値ベクトルとして指定します。複数の周波数を同時に指定できます。周波数は 1-1000 GHz の範囲でなければなりません。

例: [1.4e9,2.0e9]

T — 周囲温度 (°C 単位)

実数値のスカラー

周囲温度 (°C 単位)。実数値のスカラーとして指定します。

例: -10.0

P — 乾燥空気の圧力 (Pa 単位)

正の実数値スカラー

乾燥空気の圧力 (Pa 単位)。正の実数値スカラーとして指定します。海水面の標準気圧は、101325 Pa です。

例: 101300.0

den — 水蒸気の密度 (g/m³ 単位)

非負の実数値スカラー

水蒸気の密度 (絶対湿度。g/m³ 単位)。非負の実数値スカラーとして指定します。30° C での大気の最大水蒸気密度は、約 30.0 g/m³ です。0° C での大気の最大水蒸気密度は、約 5.0 g/m³ です。

例: 4.0

出力引数

L — 信号の減衰 (dB 単位)

実数値の M 行 N 列の行列

信号の減衰 (dB 単位)。実数値の M 行 N 列の行列として返されます。各行列の行は、異なるパスを表します。ここで、M はパスの数です。各列は、異なる周波数を表します。ここで、N は周波数の数です。

詳細

大気ガスによる減衰モデル

このモデルは、大気ガスを通って伝播する信号の減衰を計算します。

電磁信号は、大気を通って伝播するときに減衰します。この効果は主に、酸素と水蒸気の吸収共鳴線によるもので、窒素ガスによる影響もわずかにあります。また、このモデルは 10 GHz 未満の連続的吸収スペクトルを含みます。ITU モデル Recommendation ITU-R P.676-10: Attenuation by atmospheric gases を使用します。このモデルは、信号の特定の減衰 (キロメートルごとの減衰) を、温度、圧力、水蒸気密度、および信号周波数による関数として計算します。この大気ガス モデルは 1-1000 GHz の周波数に対して有効であり、偏波の領域にも偏波でない領域にも適用されます。

各周波数の特定の減衰に対する式は、次のとおりです。

$$\gamma ={\gamma }_o(f)+{\gamma }_w(f)=0.1820f{N}^{″}(f).$$

ここで、量 N"() は複素数の大気屈折率の虚数部で、次のようなスペクトル線成分と連続成分で構成されます。

$$N^{″}(f)={\displaystyle \sum _i{S}_i{F}_i+{N^{″}}_D^{}(f)}$$

スペクトル成分は、離散スペクトルの個別の項の合計で構成され、これは、局在化された周波数帯域関数 F(f)_i にスペクトル線の強度 S_i をかけたもので構成されます。大気中の酸素については、各スペクトル線の強度は次のように計算されます。

$$S_i=a_1\times {10}^{-7}{\left(\frac{300}{T}\right)}^3\exp \left[a_2(1-\left(\frac{300}{T}\right)\right]P.$$

大気中の水蒸気については、各スペクトル線の強度は次のように計算されます。

$$S_i=b_1\times {10}^{-1}{\left(\frac{300}{T}\right)}^{3.5}\exp \left[b_2(1-\left(\frac{300}{T}\right)\right]W.$$

P は乾燥空気の圧力、W は水蒸気分圧、T は周囲温度です。圧力の単位はヘクトパスカル (hPa)、温度はケルビン度です。水蒸気分圧 W は、水蒸気密度 ρ と次のような関係があります。

$$W=\frac{\rho T}{216.7}.$$

合計大気圧は P + W です。

各酸素の線について、S_i は、2 つのパラメーター a₁ と a₂ によって変化します。同様に、各水蒸気の線は、2 つのパラメーター b₁ と b₂ によって変化します。このセクションの最後に記載している ITU の文献には、これらのパラメーターの表が周波数の関数として含まれています。

局在化された周波数帯域関数 F_i(f) は、周波数についての複雑な関数であり、以下に記載する ITU の参考文献で説明されています。また、この関数は、文献内で表にもなっている経験的モデル パラメーターに依存します。

このモデルは、狭帯域と広帯域の両方の大気減衰に適用されます。パスに沿った狭帯域信号の合計の減衰を計算するために、関数はパス長 R を特定の減衰にかけます。それにより、合計の減衰は、L_g= R(γ_o + γ_w) となります。広帯域信号に減衰モデルを適用するには、まず広帯域信号を周波数サブバンドに分割し、各サブバンドに減衰を適用します。次に、すべての減衰したサブバンド信号を足して、合計の減衰した信号を算出します。

参照

[1] Radiocommunication Sector of International Telecommunication Union. Recommendation ITU-R P.676-10: Attenuation by atmospheric gases 2013.

拡張機能

C/C++ コード生成

MATLAB® Coder™ を使用して C および C++ コードを生成します。

使用上の注意および制限:

可変サイズ入力はサポートしません。

バージョン履歴

R2017b で導入
