fskmod

周波数シフト キーイング変調

説明

y = fskmod(x,M,freq_sep,nsamp) は、周波数シフト キーイング変調を使用して、メッセージ信号 x の変調の複素エンベロープ y を出力します。

y = fskmod(x,M,freq_sep,nsamp,Fs) は、y のサンプリング レートを指定します。

y = fskmod(x,M,freq_sep,nsamp,Fs,phase_cont) は、位相連続を指定します。

y = fskmod(x,M,freq_sep,nsamp,Fs,phase_cont,symorder) は、バイナリ ワードを対応する整数にどのように割り当てるかを指定します。

すべて折りたたむ

FSK 変調信号を生成し、スペクトル特性を表示します。

関数のパラメーターを設定します。

M = 4; % Modulation order
freqsep = 8; % Frequency separation (Hz)
nsamp = 8; % Number of samples per symbol
Fs = 32; % Sample rate (Hz)

ランダム M-ary シンボルを生成します。

x = randi([0 M-1],1000,1);

FSK 変調を適用します。

y = fskmod(x,M,freqsep,nsamp,Fs);

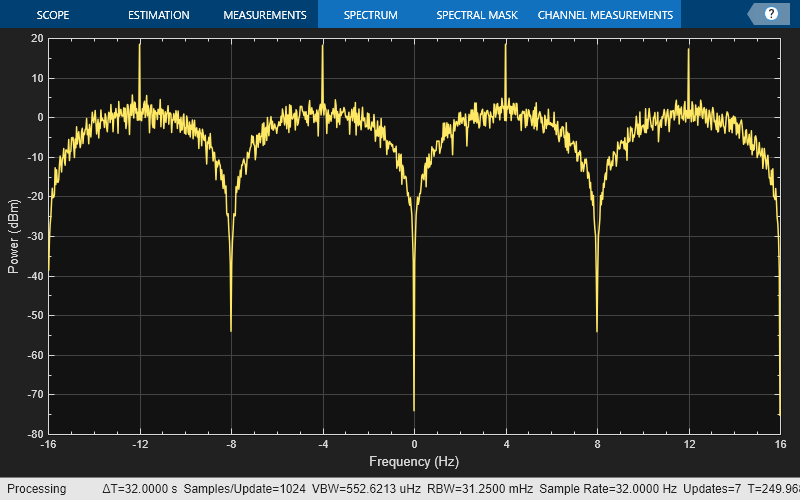

スペクトル アナライザー System object を作成し、これを呼び出して信号スペクトルのプロットを表示します。

specAnal = dsp.SpectrumAnalyzer('SampleRate',Fs);
specAnal(y)

Figure Spectrum Analyzer contains an axes and other objects of type uiflowcontainer, uimenu, uitoolbar. The axes contains an object of type line. This object represents Channel 1.

入力引数

すべて折りたたむ

入力信号。正の整数のベクトルまたは行列として指定します。x の要素は、[0, M-1] の範囲の値をもたなければなりません。x が行列の場合、fskmod は列を個別に処理します。

例: randi([0 3],100,1)

データ型: double

変調次数。2 の整数乗で指定します。

例: 2 | 4 | 16

データ型: double

シンボルの順序。'bin' または 'gray' で指定します。この引数は、どのようにバイナリ ベクトルを対応する整数に割り当てるかを指定します。

  • symorder'bin' に設定されている場合、関数は通常の 2 値符号の順序を使用します。

  • symorder'gray' に設定されている場合、関数はグレイ符号の順序を使用します。

データ型: char

目的の周波数の間隔。Hz 単位で指定します。ナイキスト サンプリング理論では、freq_sep および M は (M-1)*freq_sep <= 1 を満たさなければなりません。

データ型: double

出力シンボルあたりのサンプル数。1 より大きい正のスカラーとして指定します。

データ型: double

サンプルレート。正のスカラーで指定します。

データ型: double

位相連続。'cont' または 'discont' のいずれかとして指定します。y のシンボル境界に位相連続を強制するには、phase_cont'cont' に設定します。位相連続の強制を回避するには、'discont' に設定します。

データ型: char

出力引数

すべて折りたたむ

FSK 変調された信号の複素ベースバンド表現。複素数値のベクトルまたは行列として返されます。y の列は独立したチャネルを表します。

データ型: double | single
複素数のサポート: あり

参照

[1] Sklar, Bernard. Digital Communications: Fundamentals and Applications. Upper Saddle River, NJ: Prentice-Hall, 2001.

R2006a より前に導入
