Data Mapper

1 つの符号化方式から別の符号化方式に整数シンボルをマップする

•

ライブラリ:
Communications Toolbox / Utility Blocks

説明

Data Mapper ブロックは整数入力を受け入れ、整数出力にマッピングします。マッピング タイプには、バイナリからグレイ符号、グレイ符号からバイナリ、およびユーザー定義があります。さらに、パス スルー オプションを使用できます。

グレイ符号化は、すべての隣接する数が 1 ビットずつのみ異なる 2 進数の順序です。

例

Simulink でのバイナリからグレイへの変換

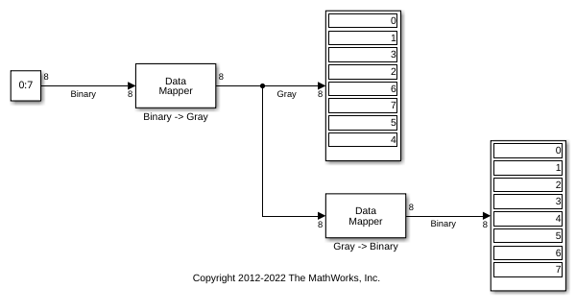

doc_binary2gray モデルは、Data Mapper ブロックを使用して、バイナリ シーケンスをグレイ符号化シーケンスに (およびその逆に) 変換します。

モデルを実行します。

Display ブロックは、バイナリ符号シーケンスおよびグレイ符号シーケンスの順序を示します。

端子

入力

In — 入力信号

スカラー | 列ベクトル | 行列

入力信号。スカラー、ベクトルまたは整数の行列として指定します。入力信号の要素は非負の値でなければなりません。このブロックは、非整数値を整数値として切り捨てます。入力が行列の場合、列は独立チャネルとして扱われます。

データ型: double | single | int8 | int16 | int32 | uint8 | uint16 | uint32

出力

Out — 出力信号

スカラー | 列ベクトル | 行列

出力信号。スカラー、列ベクトルまたは行列として返されます。出力信号の次元は入力信号と同じです。

データ型: double | single | int8 | int16 | int32 | uint8 | uint16 | uint32

パラメーター

ブロック パラメーターを対話的に編集するには、プロパティ インスペクターを使用します。Simulink^® ツールストリップの [シミュレーション] タブの [準備] ギャラリーで [プロパティ インスペクター] を選択します。

マッピング モード — Mapping mode

Binary to Gray (既定値) | Gray to Binary | User Defined | Straight through

マッピング モード。[Binary to Gray]、[Gray to Binary]、[User Defined]、または [Straight through] として指定します。次の表は、範囲 [0, 7] の入力に対する [Binary to Gray] モードと [Gray to Binary] モードのマッピングを示しています。

Binary to Gray モード		Gray to Binary モード
入力	出力	入力	出力
0	0 (000)	0 (000)	0
1	1 (001)	1 (001)	1
2	3 (011)	2 (010)	3
3	2 (010)	3 (011)	2
4	6 (110)	4 (100)	7
5	7 (111)	5 (101)	6
6	5 (101)	6 (110)	4
7	4 (100)	7 (111)	5

[User-defined] モードを選択する場合、出力の順序を指定するベクトルを与えて任意のマッピングを使用できます。[Straight through] モードを選択する場合、出力は入力と等しくなります。

Symbol set size (M) — Symbol set size

8 (既定値) | 正の整数

シンボル セット サイズ。正の整数で指定します。このパラメーターは、入力と出力を範囲 [0、(M – 1)] の整数に制限します。

Mapping vector — 入力要素を出力要素にマッピング

[0 1 3 2 7 6 4 5] (既定値) | ベクトル

マッピング ベクトル。入力端子 In の入力信号の長さと等しい長さの非負の整数ベクトルとして指定します。このパラメーターは入力整数と出力整数の間の関係を定義します。たとえば、ベクトル [1 5 0 4 2 3] は以下のマッピングを定義します。

$$\begin{array}{l}0\to 1\hfill \\ 1\to 5\hfill \\ 2\to 0\hfill \\ 3\to 4\hfill \\ 4\to 2\hfill \\ 5\to 3\hfill \end{array}$$

ブロックの特性

データ型	double | fixed point | integer | single
多次元信号	いいえ
可変サイズの信号	いいえ

拡張機能

C/C++ コード生成
Simulink® Coder™ を使用して C および C++ コードを生成します。

バージョン履歴

R2006a より前に導入

参考

トピック

• ベースバンド デジタル変調
