パターン データの統合と可視化

RF システムへのパターン データの統合、MSI Planet ファイルの入出力、2 次元スライスからの 3 次元パターンの再構築、対話型の極座標プロットの作成

アンテナまたはアレイに関する測定済みまたはサードパーティによるシミュレーション済みの放射パターン データを、TXT、CSV、FFD、または MSI Planet アンテナ ファイル (.msi または .pln) からインポートします。このデータを使用して measuredAntenna オブジェクトによってキャビティおよび反射体のバッキング構造を励振するか、Antenna (RF Blockset) ブロックを使用してこのデータを RF システムに統合します。このデータを使って 3 次元放射パターン、近傍界、遠方界を可視化し、対話型の極座標プロットを作成します。Antenna Toolbox™ の関数を使用すると、MSI Planet アンテナ ファイルの放射パターン データを ASCII テキスト形式で読み書きできます。また、2 次元パターン スライス データから 3 次元放射パターンを再構築できます。

オブジェクト

measuredAntennaUse measured pattern data as exciter for backing structures (R2023a 以降)
polarpatternInteractive plot of radiation patterns in polar format
PatternPlotOptions3 次元放射パターンをカスタマイズするためのパターン オーバーレイ オプション用のオプション リストを作成する

関数

fieldsCustomPlot electric or magnetic field of antenna
msireadRead antenna or array analysis data from MSI planet file
msiwriteWrite antenna or array analysis data to MSI planet file
patternCustom球面座標系 (ファイとシータの角度) を使用して放射パターンをプロットする
patternFromAIReconstruct 3-D radiation pattern of antenna or array from two orthogonal pattern slices using AI (R2024a 以降)
patternFromSlicesReconstruct approximate 3-D radiation pattern from two orthogonal slices
smithplot測定データをスミス チャートにプロットする

トピック

注目の例

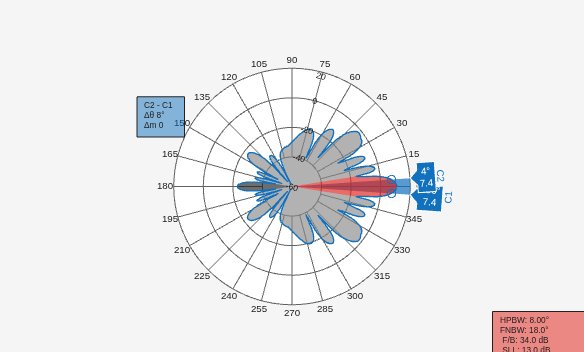

Read, Visualize and Write MSI Planet Antenna Files

Read, Visualize and Write MSI Planet Antenna Files

Read an MSI Planet antenna file (.msi or .pln). You can read an MSI file using the msiread function and visualize the data using the polarpattern function. You can also write the data back into the MSI Planet format using the msiwrite function.

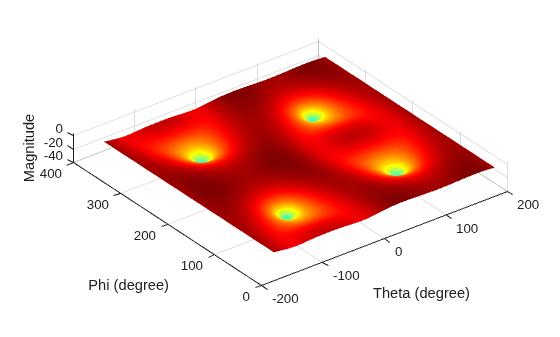

Import Measured Field Data and Visualize Radiation Pattern

Import Measured Field Data and Visualize Radiation Pattern

Visualize a radiation pattern and vector fields from the imported pattern data. Use the patternCustom function to plot the field data in 3D. This function also allows you to view the sliced data. Alternatively, use the polarpattern object to visualize the field data in 2D polar format. The polarpattern function allows you to interact with the data and perform antenna specific measurements. You can also plot the vector fields at a point in space using the fieldsCustom function.

Reconstruction of 3-D Radiation Pattern from 2-D Orthogonal Slices

Reconstruction of 3-D Radiation Pattern from 2-D Orthogonal Slices

Reconstruct a 3-D radiation pattern using patternFromSlices function. A 3-D radiation pattern is a very important tool for antenna analysis, characterization, design, planning, and applications. This example shows reconstruction of 3-D radiation pattern from two orthogonal slices for an omni-directional dipole, a directional helix, and imported pattern data of an antenna.

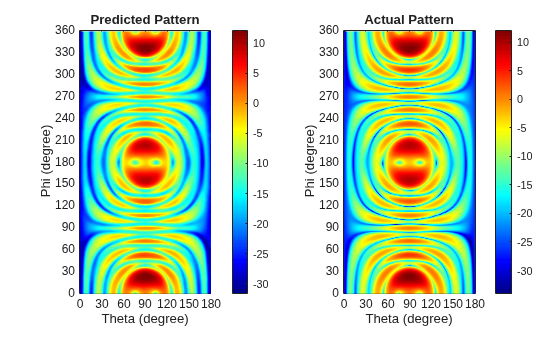

Reconstruct 3-D Antenna Pattern from 2-D Slices Using Deep Learning

Reconstruct 3-D Antenna Pattern from 2-D Slices Using Deep Learning

Use deep learning to reconstruct a 3-D antenna radiation pattern from two orthogonal 2-D slices.
