PatternPlotOptions

3 次元放射パターンをカスタマイズするためのパターン オーバーレイ オプション

説明

既定の PatternPlotOptions オブジェクトは、そのプロパティによって表される、事前に設定されたパターン オーバーレイ オプション構成を作成します。

これらのオプションを使用して、以下を変更します。

• 放射パターンの透明度。

• アンテナ ジオメトリと放射パターン サイズの比率。

• パターンの振幅スケール。

• 放射パターンを基準としたアンテナの位置。

以下のパターン関数で、PatternPlotOptions オブジェクトを使用して PatternOptions 引数を指定し、これらのオーバーレイ オプションを放射プロットに適用します。

• pattern

• patternCustom

• patternFromSlices

• patternFromAI

• patternMultiply

• patternSystem

作成

構文

説明

patternplot = PatternPlotOptions は、3 次元放射パターンの既定のパターン オーバーレイ オプション構成 (オブジェクト プロパティで表される) を作成します。

patternplot = PatternPlotOptions(PropertyName=Value) は、名前と値の引数を 1 つ以上使用してプロパティを設定します。PropertyName はプロパティ名、Value は対応する値です。PropertyName1=Value1,...,PropertyNameN=ValueN のように、複数の名前と値の引数を任意の順番で指定できます。指定されなければ、プロパティは既定値を保持します。

たとえば、patternplot = PatternPlotOptions(Transparency=0.5) は、透明度オプションの値が 0.5 に設定されたパターン オーバーレイのオプション リストを作成します。

プロパティ

Transparency — 3 次元放射パターンの透明度

1 (既定値) | (0,1] の範囲の正のスカラー

3 次元放射パターンの透明度。(0,1] の範囲のスカラー値として指定します。

例: 0.5

データ型: double

SizeRatio — 放射パターンに対するアンテナの相対的なサイズ

0.9000 (既定値) | 正のスカラー

放射パターンに対するアンテナの相対的なサイズ。正のスカラーとして指定します。

例: 1

データ型: double

MagnitudeScale — 放射パターンのスケール

[] (既定値) | 2 要素ベクトル

放射パターンのスケール。最小の大きさと最大の大きさから成る 2 要素ベクトルとして指定します。このプロパティが空である場合、放射パターンのプロットは全範囲にわたる大きさになります。

例: [0,1]

データ型: double

AntennaOffset — パターンの中心を原点とするアンテナの位置

[0 0 0] (既定値) | 3 要素ベクトル

パターンの中心を原点とするアンテナの位置。[x, y, z] 座標の 3 要素ベクトルとして指定します。

例: [1,0,0]

データ型: double

例

ヘリックス アンテナの放射パターン

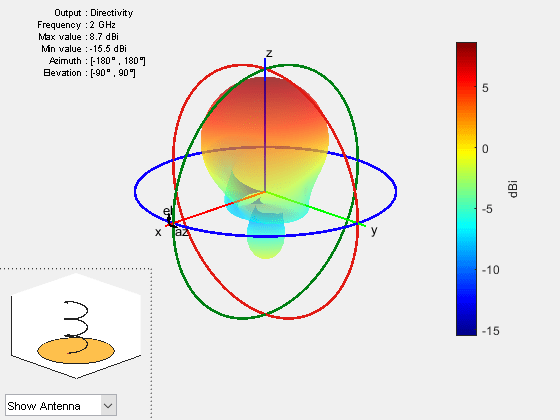

透明度を 0.5 に指定して、ヘリックス アンテナの放射パターンをプロットします。

p = PatternPlotOptions

p =
  PatternPlotOptions with properties:

      Transparency: 1
         SizeRatio: 0.9000
    MagnitudeScale: []
     AntennaOffset: [0 0 0]

p.Transparency = 0.5;
ant = helix;
pattern(ant,2e9,patternOptions=p)

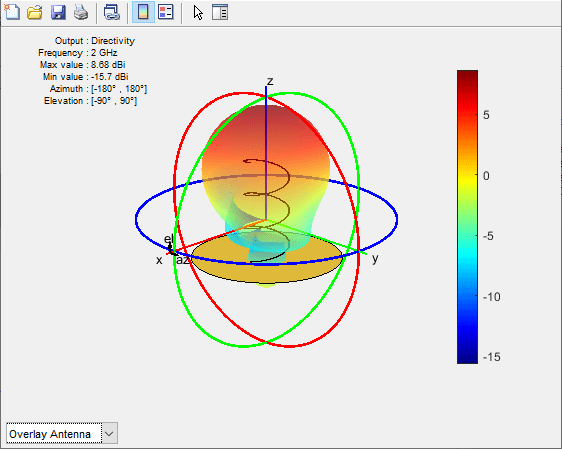

透明度の効果を理解するには、放射パターンのプロットで Overlay Antenna を選択します。

このオプションを選択すると、放射パターン上にヘリックス アンテナが重ねて表示されます。

バージョン履歴

R2019a で導入
