patternAzimuth

アンテナまたはアレイの方位面放射パターン

ページ内をすべて折りたたむ

構文

patternAzimuth(object,frequency,elevation)
patternAzimuth(object,frequency,elevation,Azimuth=Value)
directivity = patternAzimuth(object,frequency,elevation)
directivity = patternAzimuth(object,frequency,elevation,Azimuth=Value)

説明

patternAzimuth(object,frequency,elevation) は、指定された周波数におけるアンテナ オブジェクトまたはアレイ オブジェクトの方位面内での 2 次元放射パターンをプロットします。指定されていない場合、仰角の値は既定で 0 になります。

例

patternAzimuth(object,frequency,elevation,Azimuth=Value) は、指定された範囲の方位角を使用して、指定された周波数におけるアンテナまたはアレイの方位面内での 2 次元放射パターンをプロットします。指定されていない場合、仰角の値は既定で 0 になります。指定されていない場合、方位角の値は既定で [-180:1:180] になります。

例

directivity = patternAzimuth(object,frequency,elevation) は、指定された周波数におけるアンテナ オブジェクトまたはアレイ オブジェクトの指向性を返します。指定されていない場合、仰角の値は既定で 0 になります。

directivity = patternAzimuth(object,frequency,elevation,Azimuth=Value) は、指定された範囲の方位角を使用して、指定された周波数におけるアンテナ オブジェクトまたはアレイ オブジェクトの指向性を計算します。指定されていない場合、仰角の値は既定で 0 になります。指定されていない場合、方位角の値は既定で [-180:1:180] になります。

例

すべて折りたたむ

ライブ スクリプトを開く

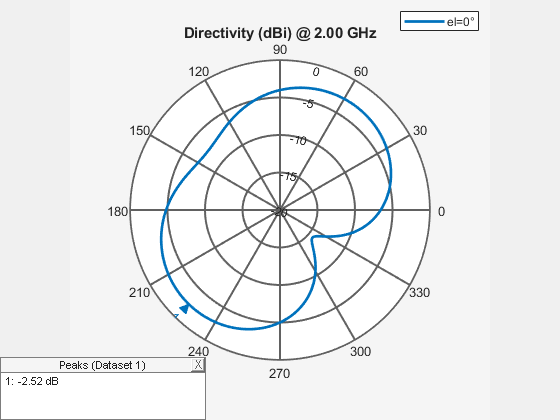

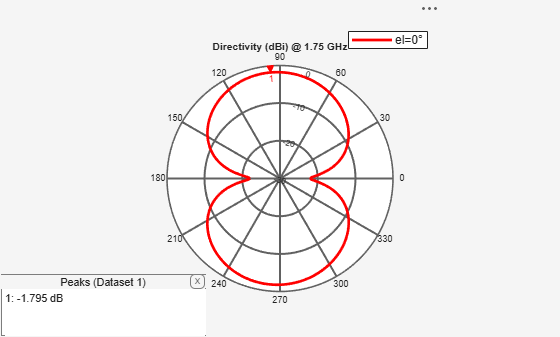

2 GHz におけるヘリックス アンテナの方位面での放射パターンを計算してプロットします。

h = helix;
patternAzimuth(h,2e9);

Figure contains an axes object and an object of type uicontainer. The hidden axes object contains 2 objects of type line, text. This object represents el=0° .

ライブ スクリプトを開く

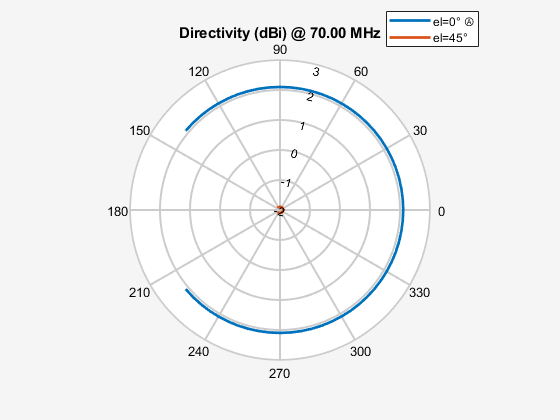

仰角の値が 0 および 45 である場合の 70 MHz におけるダイポール アンテナの方位面での放射パターンを計算してプロットします。

 d = dipole;
 patternAzimuth(d,70e6,[0 45],Azimuth=-140:5:140);

Figure contains an axes object. The hidden axes object contains 3 objects of type line, text. These objects represent el=0° Ⓐ , el=45° .

入力引数

すべて折りたたむ

方位面での指向性パターンを計算してプロットする、カタログのアンテナもしくはアレイ、カスタムのアンテナもしくはアレイ、またはプラットフォーム上にインストールされたアンテナ。アンテナ オブジェクトまたはアレイ オブジェクトとして指定します。

例: dipole

例: rectangularArray

方位面での指向性パターンを計算してプロットする周波数。Hz 単位のスカラーとして指定します。

例: 70e6

データ型: double

仰角の値。度単位のベクトルとして指定します。

例: [0 45]

データ型: double

アンテナまたはアレイの指向性を計算する方位角の範囲。度単位のベクトルとして指定します。

例: Azimuth=2:2:340

データ型: double

出力引数

すべて折りたたむ

アンテナまたはアレイの指向性。dBi 単位の行列として返されます。行列のサイズは、仰角値の数と方位角値の数の積です。

バージョン履歴

R2015a で導入
