patternElevation

アンテナまたはアレイの仰角面放射パターン

構文

patternElevation(object,frequency,azimuth)

patternElevation(object,frequency,azimuth,Elevation=Value)

directivity = patternElevation(object,frequency,azimuth)

directivity = patternElevation(object,frequency,azimuth,Elevation=Value)

説明

patternElevation(object,frequency,azimuth) は、指定された周波数におけるアンテナ オブジェクトまたはアレイ オブジェクトの仰角面内での 2 次元放射パターンをプロットします。指定されていない場合、方位角の値は既定で 0 になります。

patternElevation(object,frequency,azimuth,Elevation=Value) は、指定された範囲の仰角を使用して、指定された周波数におけるアンテナまたはアレイの仰角面内での 2 次元放射パターンをプロットします。指定されていない場合、方位角の値は既定で 0 になります。指定されていない場合、仰角の値は既定で [-90:1:90] になります。

directivity = patternElevation(object,frequency,azimuth) は、指定された周波数におけるアンテナ オブジェクトまたはアレイ オブジェクトの指向性を返します。指定されていない場合、方位角の値は既定で 0 になります。

directivity = patternElevation(object,frequency,azimuth,Elevation=Value) は、指定された範囲の仰角を使用して、指定された周波数におけるアンテナ オブジェクトまたはアレイ オブジェクトの指向性を計算します。指定されていない場合、方位角の値は既定で 0 になります。指定されていない場合、仰角の値は既定で [-90:1:90] になります。

例

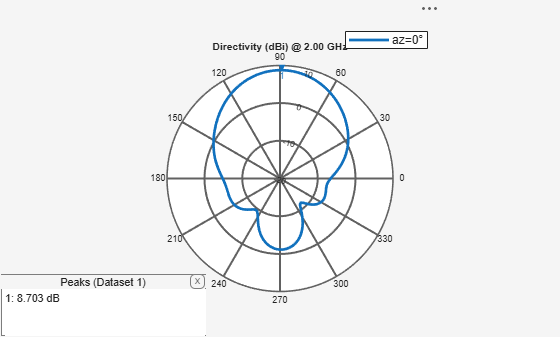

ヘリックスの仰角面での放射パターン

2 GHz におけるヘリックス アンテナの仰角面でのパターンを計算してプロットします。

h = helix;
patternElevation (h, 2e9);

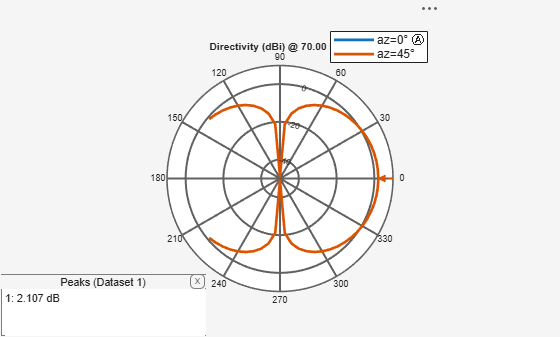

ダイポール アンテナの仰角面での放射パターン

仰角の値が 0 および 45 である場合の 70 MHz におけるダイポール アンテナの仰角面での放射パターンを計算してプロットします。

 d = dipole;
 patternElevation(d,70e6,[0 45],Elevation=-140:5:140);

パッチ アンテナの仰角パターン表示のカスタマイズ

マイクロストリップ パッチ アンテナを作成します。

fc = 1.75e9;
ant = patchMicrostrip;

仰角パターンをプロットし、現在の図から polarpattern オブジェクトを作成します。

patternElevation(ant,fc,0);
p = polarpattern("gco");

polarpattern プロパティを使用して外観をカスタマイズします。

p.LineWidth = 2;
p.Color = "r";
p.LegendLabels = ['az=0' char(176)];
p.LegendVisible = 1;
p.TitleTop = "Directivity (dBi) @ 1.75 GHz";
p.Peaks = 1;

入力引数

object — 仰角面でのパターンをプロットするアンテナまたはアレイ

アンテナ オブジェクト | アレイ オブジェクト | カスタム アンテナ | カスタム アレイ | pcbStack オブジェクト | installedAntenna オブジェクト

仰角面での指向性パターンを計算してプロットする、カタログのアンテナもしくはアレイ、カスタムのアンテナもしくはアレイ、またはプラットフォーム上にインストールされたアンテナ。アンテナ オブジェクトまたはアレイ オブジェクトとして指定します。

例: dipole

例: rectangularArray

frequency — 仰角面での指向性を計算してプロットする周波数

Hz 単位のスカラー

仰角面での指向性パターンを計算してプロットする周波数。Hz 単位のスカラーとして指定します。

例: 70e6

データ型: double

azimuth — 方位角の値

度単位のベクトル

方位角の値。度単位のベクトルとして指定します。

例: [0 45]

データ型: double

Elevation=Value — 仰角の範囲

–90:1:90 (既定値) | 度単位のベクトル

アンテナまたはアレイの指向性を計算する仰角の範囲。度単位のベクトルとして指定します。

例: Elevation=0:1:360

データ型: double

出力引数

directivity — アンテナまたはアレイの指向性

dBi 単位の行列

アンテナまたはアレイの指向性。dBi 単位の行列として返されます。行列のサイズは、仰角値の数と方位角値の数の積です。

バージョン履歴

R2015a で導入

参考

pattern | patternAzimuth | polarpattern
