altitudeEnvelopeContour
構文
説明
荷重係数とメッシュを含む等高線図を描く
altitudeEnvelopeContour( は、x-y 平面に loadfactor)loadfactor 行列の等高線図を描画します。この関数はMATLAB® contour関数に基づいています。頂点の x 座標は loadfactor の列インデックスに対応し、 y 座標は loadfactor の行インデックスに対応します。輪郭は輪郭レベルを自動的に選択します。
altitudeEnvelopeContour( は、airspeed,altitude,loadfactor)airspeed と altitude が定義するメッシュの頂点を使用して、loadfactor マトリックスの等高線プロットを描画します。
カスタマイズして等高線図を描く
altitudeEnvelopeContour(___, は、目的のレベル levels)levels によって指定された高度エンベロープ等高線をプロットします。
altitudeEnvelopeContour(___, は、目的のライン仕様 LineSpec)LineSpec で指定された高度エンベロープ等高線をプロットします。
altitudeEnvelopeContour(___, は、1 つ以上の Name,Value)Name,Value 引数によって指定された高度エンベロープ等高線をプロットします。
altitudeEnvelopeContour( は、高度等高線プロットを軸 ax 上に描画します。ax,___)
例

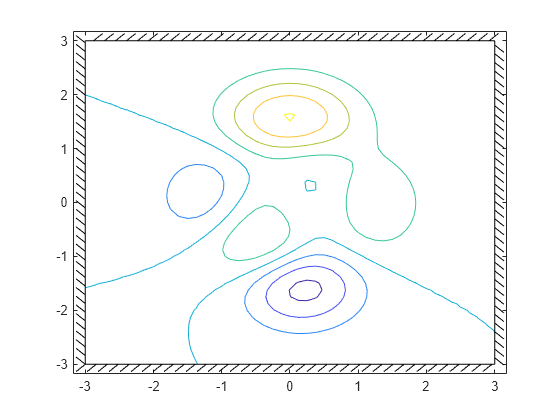

デフォルトのレベルと境界を使用して高度エンベロープ等高線をプロットします。
[speed,alt,loadfactor] = peaks(); altitudeEnvelopeContour(speed,alt,loadfactor)

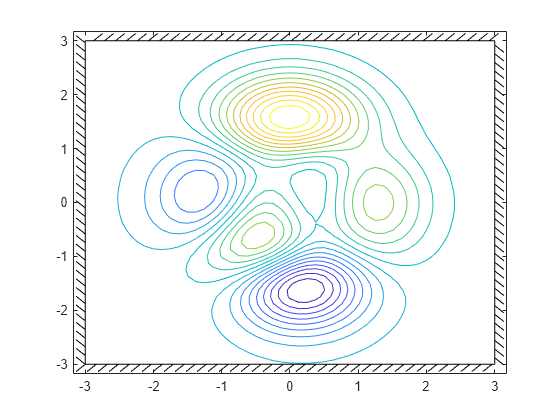

20 レベルとデフォルトの境界を持つ高度エンベロープ等高線をプロットします。
[speed,alt,loadfactor] = peaks(); altitudeEnvelopeContour(speed,alt,loadfactor,20)

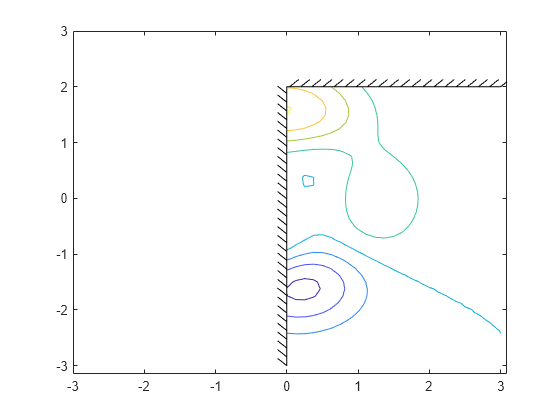

一定の境界線を持つ高度エンベロープ等高線をプロットし、境界線の交差クリッピングをオフにします。
[speed,alt,loadfactor] = peaks(); altitudeEnvelopeContour(speed,alt,loadfactor,... "MinimumSpeed",0,"MaximumAltitude",2,"ResolveBoundary","off")

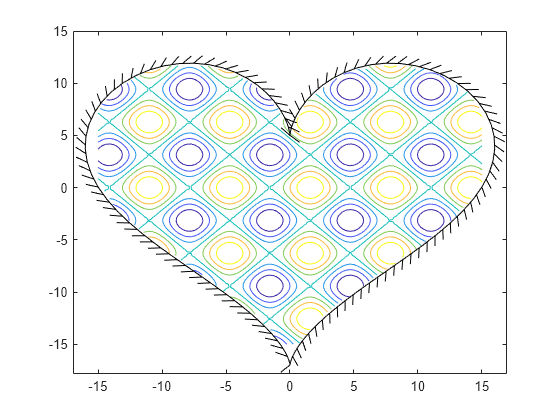

カスタム境界データを使用して高度エンベロープ等高線をプロットします。c、h、b 内の線オブジェクトと境界線オブジェクトを返します。
x = linspace(-15,15); y = linspace(-15,15); [X,Y] = meshgrid(x,y); Z = sin(X)+cos(Y); t = linspace(2*pi,0); boundaryX = 16*sin(t).^3; boundaryY = 13*cos(t) - 5*cos(2*t) - 2*cos(3*t) - cos(4*t); [c,h,b]=altitudeEnvelopeContour(X,Y,Z,... "BoundaryXData",boundaryX,"BoundaryYData",boundaryY);
入力引数
負荷率 は各対気速度と高度を表し、通常は g 単位の数値行列として指定されます。
データ型: double
loadfactor 内の対応する各インデックスの航空機の対気速度。数値ベクトルまたは行列として指定されます。
データ型: double
loadfactor 内の対応する各インデックスの航空機高度。数値ベクトルまたは行列として指定されます。
データ型: double
等高線を作成するレベル。スカラーまたはベクトルとして指定します。
levelsがスカラーの場合、levelsは等高線の数を指定し、等高線レベルはcontourによって自動的に選択されます。levelsがベクトルの場合、levelsはプロットする等高線の数とレベルを指定します。
ヒント
1 つの高さ (k) で等高線を描画するには、レベルを 2 要素の行ベクトル [k k] として指定します。
例: [2 3]
データ型: double
ライン スタイル、マーカー、および色。記号を含む string スカラーまたは文字ベクトルとして指定します。記号の順番は任意です。3 つの特性 (ライン スタイル、マーカーおよび色) をすべて指定する必要はありません。たとえば、ライン スタイルを省略してマーカーを指定する場合、プロットはラインなしでマーカーのみを表示します。
例: "--or" は円形マーカー付きの赤い破線です。
| ライン スタイル | 説明 | 結果として得られる線 |
|---|---|---|
"-" | 実線 |
|
"--" | 破線 |
|
":" | 点線 |
|
"-." | 一点鎖線 |
|
| マーカー | 説明 | 結果のマーカー |
|---|---|---|
"o" | 円 |
|
"+" | プラス記号 |
|
"*" | アスタリスク |
|
"." | 点 |
|
"x" | 十字 |
|
"_" | 水平線 |
|
"|" | 垂直線 |
|
"square" | 正方形 |
|
"diamond" | 菱形 |
|
"^" | 上向き三角形 |
|
"v" | 下向き三角形 |
|
">" | 右向き三角形 |
|
"<" | 左向き三角形 |
|
"pentagram" | 星形五角形 |
|
"hexagram" | 星形六角形 |
|
| 色名 | 省略名 | RGB 3 成分 | 外観 |
|---|---|---|---|
"red" | "r" | [1 0 0] |
|
"green" | "g" | [0 1 0] |
|
"blue" | "b" | [0 0 1] |
|
"cyan" | "c" | [0 1 1] |
|
"magenta" | "m" | [1 0 1] |
|
"yellow" | "y" | [1 1 0] |
|
"black" | "k" | [0 0 0] |
|
"white" | "w" | [1 1 1] |
|
スカラー ハンドルとして指定された有効な軸。デフォルトでは、この関数は gca 関数で取得できる現在の軸にプロットします。
データ型: double
名前と値の引数
出力引数
詳細
バージョン履歴
R2021b で導入
