点群

点群とは?

点群は、3D 空間内のデータ点の集合です。各点は、実世界のオブジェクトの表面における位置の XYZ 座標を表しており、それらの点は表面全体をまとめてマッピングします。点群は、一般的に LiDAR スキャナー、ステレオカメラ、TOF (time-of-flight) カメラによって生成されます。

点群は、データ型に基づいて次の 2 つのカテゴリーに分類できます。

オーガナイズド点群

  • 画像データにあるように複数の行と列で構成
  • 形式: M x N x C。M は行数、N は列数、C はチャネル数
  • 通常オーガナイズド点群を生成する、ステレオカメラや TOF (time-of-flight) カメラなどのセンサー
  • 隣接する点間の関係に関する情報を含む

アンオーガナイズド点群

  • 行と列で構成されない
  • 形式: MxC。M は点群内の点の数、C はチャネル数
  • 一般的な LiDAR センサーでアンオーガナイズド点群を生成
  • アンオーガナイズド点群は、球面に投影することでオーガナイズド点群に変換可能 (MATLAB の関数 pcorganizeを使用した変換など)

点群処理は、ロボティクスや自律システムで知覚とナビゲーションに使用されます。また、拡張現実 (AR) や仮想現実 (VR) のアプリケーションにも使用できます。MATLAB® には、特に Lidar Toolbox™Computer Vision Toolbox™ を使用して点群処理をサポートするツールやリファレンス アプリケーションが用意されています。

MATLAB を使用した一般的なワークフローとタスク

点群の読み取り、書き込み、ストリーミング

MATLAB は、PCD、PLY、PCAP、LAS/LAZ、Ibeo データコンテナーなど広く利用されているファイル形式の読み取り機能を提供します。Velodyne および Ouster LiDAR センサーからのライブ LiDAR データのストリーミングも可能です。

合成 LiDAR データの作成

実際の LiDAR センサーを模擬した合成 LiDAR データを作成し、ワークフローを実際のシステムに展開する前にテストします。

データの前処理

3D 点群のダウンサンプリング、メディアンフィルター、変換、特徴量の抽出、位置合わせなどのための前処理アルゴリズムを適用します。

LiDAR とカメラのキャリブレーション

システム内でカメラと LiDAR 間の変換を見つけます。次に、その変換を使用して LiDAR データをカメラデータに投影したり、反対にカメラデータを LiDAR データに投影したりできます。

オブジェクト検出とセマンティック セグメンテーションの実行

ディープラーニング アルゴリズムを使用してオブジェクト検出や点群のセグメンテーションを行います。

マップ作成と車両の位置推定

一連の点群を使用して、レジストレーション、マップ作成、および SLAM を行います。

CPU や GPU への展開

ターゲット ハードウェアに LiDAR 処理ワークフローを C/C++ または CUDA コードとして展開できます。

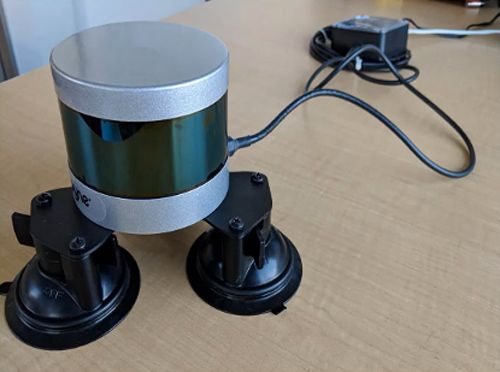

Velodyne センサーからのライブ LiDAR データのストリーミング

Velodyne センサーからの LiDAR データのライブストリーミング。LiDAR センサーに接続し、LiDAR データを MATLAB にライブストリーミング。

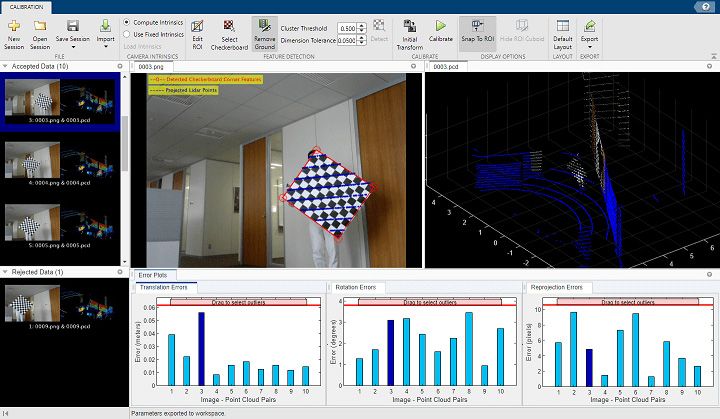

LiDAR カメラ キャリブレーター アプリ。3D LiDAR とカメラ間の剛体変換を推定。

LiDAR カメラ キャリブレーター アプリ。3D LiDAR とカメラ間の剛体変換を推定。

点群データシーケンスでのオブジェクトの追跡。エゴビークルに搭載した LiDAR センサーで取り込まれた逐次 LiDAR データを使用して車両を検出、分類、および追跡。

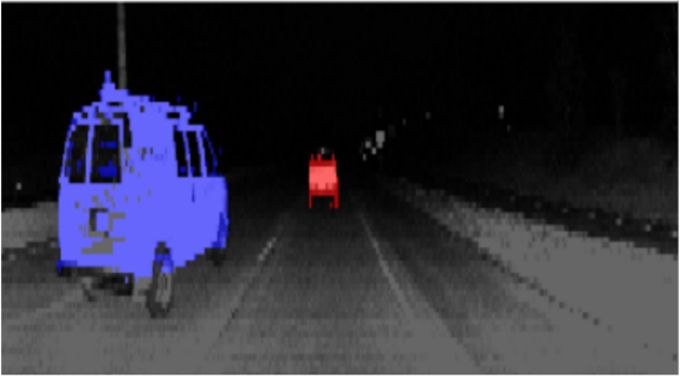

SqueezeSegV2 を使用した点群のセマンティック セグメンテーション

SqueezeSegV2 を使用した点群のセマンティック セグメンテーション。オーガナイズド形式の LiDAR データを、セマンティック セグメンテーションにより車 (赤)、トラック (紫)、背景 (黒) に分割(MATLAB の例を参照)

詳細については、 Lidar Toolbox™Computer Vision Toolbox™ を参照してください。
