2 台の 3 車軸トレーラーを牽引する 3 車軸トラクター

モデルを開く

この例では、商用トラック向けの 2 台の 3 車軸トレーラーを牽引する 3 車軸トラクターをシミュレートする方法を示します。このモデルでは、ヒッチ サブシステム、正弦波ステアリング入力、およびトラクターの後輪に加わる車軸トルクを実装します。

3D 可視化環境でシミュレーションを表示するには、Vehicle Monitor 3D バリアントを使用します。Vehicle Monitor ブロックを右クリックし、[バリアント]、[ラベル モードのアクティブな選択肢]、[Vehicle Monitor 3D] を選択します。3D 可視化環境でのシミュレーションの実行を参照してください。

トラクターとトレーラーの実装には、既定では、3 DOF のモデルで Vehicle Body 3DOF ブロックと Trailer Body 3DOF ブロックが使用されます。[Toggle Between 3DOF and 6DOF] ボタンを使用すると、Vehicle Body 6 DOF ブロック、Trailer Body 6DOF ブロック、および 6DOF Hitch サブシステムを使用する 6 DOF のモデルを構成できます。6 自由度モデルを参照してください。

モデル

シミュレーションの実行

[シミュレーション] タブで [実行] をクリックします。シミュレーションを実行すると、[Vehicle Position] ウィンドウにトラクターとトレーラーのトレースが表示されます。

Three-Axle Tractor サブシステム

Three-Axle Tractor サブシステムは、トラクターを操縦して走行させるために、正弦波ステアリング入力と後輪に加わる車軸トルクを使用します。このサブシステムには、車輪、サスペンション、および車体のモデルが含まれます。

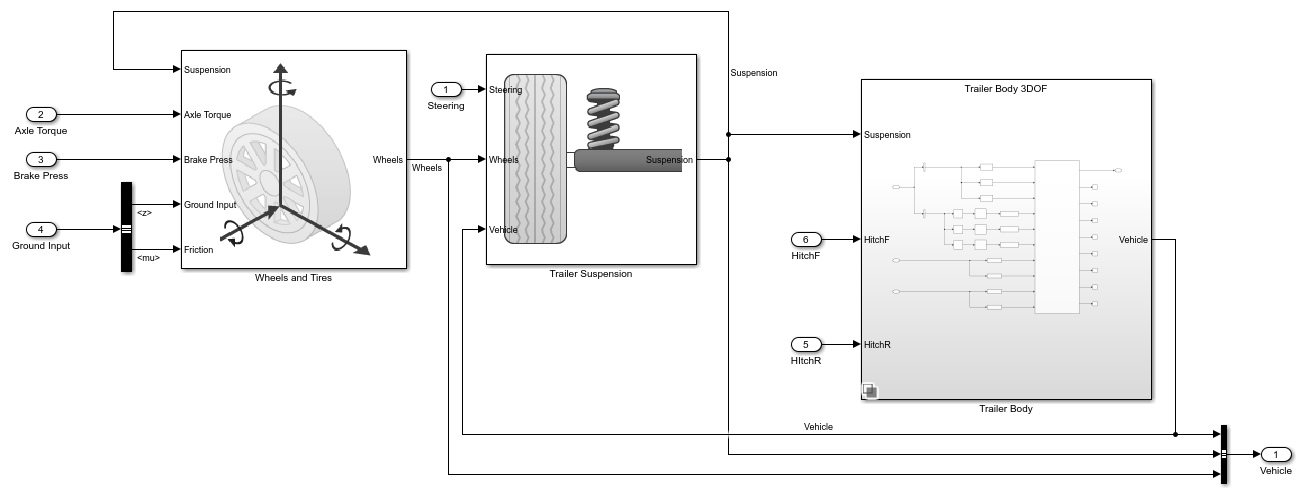

Three-Axle Trailer サブシステム

Three-Axle Trailer サブシステムには、車輪、サスペンション、およびトレーラー車体のモデルが含まれます。

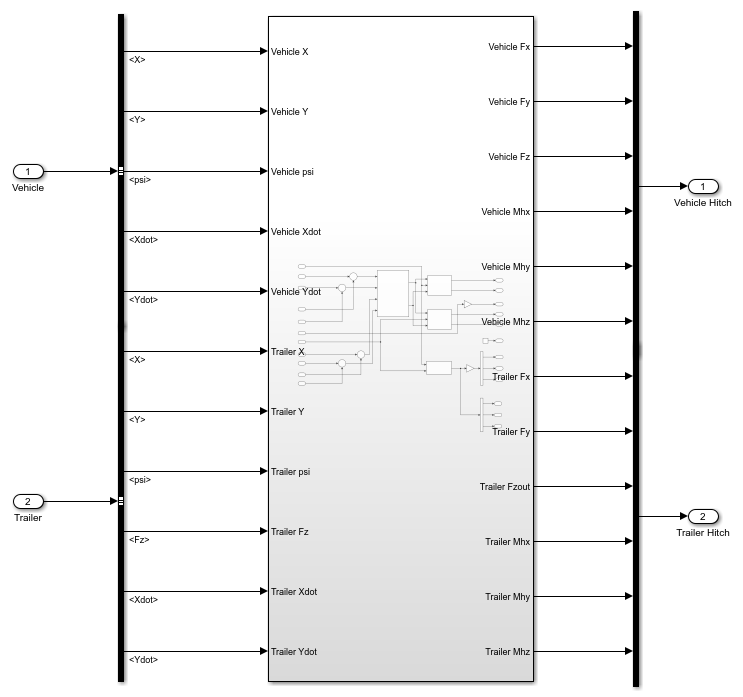

Hitch サブシステム

3 DOF モデル バリアントを選択した場合、ヒッチ モデルでトラクターとトレーラーの間の縦方向、横方向、およびヨーの相対運動が可能です。縦方向と横方向の運動を制限するために、ヒッチ モデルでは、車両固定の基準座標系の "xy" 平面に剛性の並進バネ-ダンパーを実装します。このバネ-ダンパーの力により、ヒッチ接続点におけるトラクターとトレーラーの間の相対運動が縦軸回りのヨー回転におおむね制限されます。ヒッチ モデルにより、トレーラーからトラクターに垂直方向のヒッチ力が伝達されます。

6 DOF モデル バリアントを選択した場合、ヒッチ モデルでトラクターとトレーラーの間の縦方向、横方向、垂直方向、およびヨーの相対運動が可能です。ヒッチ モデルでは、車両固定の基準座標系の "z" 軸に沿って、もう 1 つの並進バネ-ダンパーを実装します。ヒッチの相対回転によるヒッチ モーメントの効果は無視できるものと見なされます。

  • バネの力は、トラクターのヒッチの位置から最初のトレーラーのフロント ヒッチの位置までの慣性基準座標系における平面距離の線形関数です。

  • ダンパーの力は、トラクターのヒッチの位置から最初のトレーラーのフロント ヒッチの位置までの慣性基準座標系における平面速度の線形関数です。

Three-Axle Dolly サブシステム

Three-Axle Dolly サブシステムには、車輪およびサスペンションのモデルが含まれます。このサブシステムは、台車の実装に Trailer Body ブロックを使用します。3D 環境を有効にすると、このモデルはSimulation 3D Dollyブロックを使用して台車を可視化します。

3D 可視化環境でのシミュレーションの実行

Vehicle Monitor サブシステムで、Vehicle Monitor 3D バリアントを使用してトラクターとトレーラーを 3D シミュレーション環境で可視化します。

  1. Vehicle Monitor ブロックを右クリックし、[バリアント]、[ラベル モードのアクティブな選択肢]、[Vehicle Monitor 3D] を選択します。

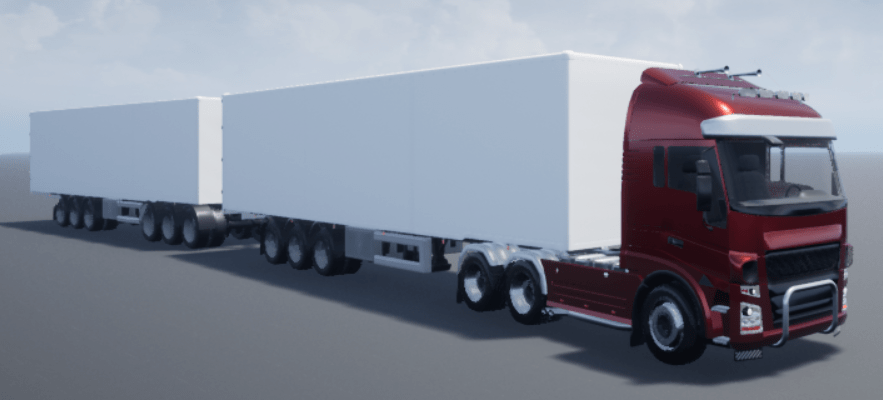

2. [実行] をクリックします。AutoVrtlEnv ウィンドウに、トラクターとトレーラーが 3D 可視化環境で表示されます。数値キーを使用してトラクターとトレーラーのカメラ ビューを変更できます。たとえば、左前方のカメラ ビューの場合は 7 を押します。

6 自由度モデル

トラクター、トレーラー、およびヒッチの 6 DOF のモデルを実装するには、[Toggle Between 3DOF and 6DOF] をクリックします。その後、[シミュレーション] タブで [実行] をクリックします。

3D 可視化環境でシミュレーションを表示するには、Vehicle Monitor 3D バリアントを使用します。
